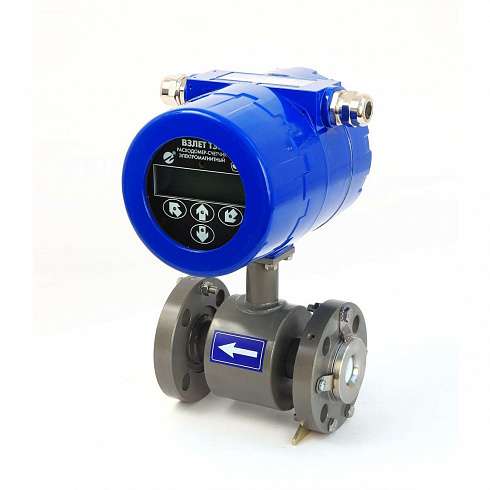

ВЗЛЕТ ТЭР расходомер-счетчик электромагнитный

ВЗЛЕТ ТЭР расходомер-счетчик электромагнитный предназначен для точного и стабильного измерения расхода и объема различных электропроводящих  жидкостей (в том числе агрессивных, пищевых, слабоэлектропроводных и т.п.) в технологических процессах промышленных предприятий, в том числе на объектах атомной энергетики (ОАЭ).

Расходомер-счетчик ВЗЛЕТ ТЭР предназначен для измерения в напорных трубопроводах среднего объёмного расхода и объёма следующих жидких электропроводящих сред:
— горячей и холодной воды;
— растворов пищевых и технических кислот, щелочей и других сильноагрессивных сред;
— жидких пищевых продуктов (сока, вина, пива, молока, сметаны, майонеза и т.п.);
— абразивных сред (пульпы, шлама, сточной воды и т.д.);
— слабо электропроводных жидкостей (спирта, патоки, химикоорганических жидкостей и т.п.).

Расходомеры ТЭР могут устанавливаться как в металлические, так и в пластиковые (металлопластиковые) трубопроводы.

Стоимость электромагнитного расходомера ВЗЛЕТ ТЭР зависит от исполнения (модификации), цен на дополнительное оборудование и других ценообразующих факторов (см. также форму (карту) заказа расходомера ТЭР, как выбрать, заказать, купить).
Цена расходомера-счетчика ВЗЛЕТ ТЭР (базовой модификации) — от 13800 руб.
Цена на ВЗЛЕТ ТЭР указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе счетчиков ТЭР уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Исполнения расходомера-счетчика ВЗЛЕТ ТЭР электромагнитного

Расходомер Взлет ТЭР Ох — общепромышленное исполнение.
Расходомер Взлет ТЭР Ах — агрессивостойкое исполнение.
Расходомер Взлет ТЭР Пх — пищевое исполнение.

Выпускается также специсполнение для АЭС (атомных электростанций).

Различают следующие исполнения расходомера-счетчика ТЭР по типу присоединения:

— Взлет ТЭР хС — «сэндвич» (Ду10 и Ду15);

— Взлет ТЭР хФ — фланцевое (от Ду20 до Ду300);

— Взлет ТЭР хР — «молочная муфта» (Ду15, Ду32, Ду40, Ду50, Ду80).

Отличительные особенности расходомера ТЭР:

— расчет массового расхода и массы при введении в прибор значения плотности жидкости;

— высокая точность, стабильность и повторяемость результатов измерения;

— измерение расхода и объема реверсивного потока;

— контроль заполнения трубопровода и электрического сопротивления измеряемой среды;

— режим дозирования;

— использование различных материалов электродов (нержавеющая сталь, титан, тантал);

— возможность монтажа на полимерные трубы без заземляющих колец;

— установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

— на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;

— в виде импульсов с нормированным весом на два универсальных выхода;

— гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;

— по последовательному интерфейсу RS-485 (протокол MODBUS), протокол PROFIBUS(по заказу),Ethernet (по заказу).

Технические характеристики расходомера-счетчика ВЗЛЕТ ТЭР электромагнитного

* для ВЗЛЕТ ТЭР с «молочной муфтой» 1,6 МПа

Погрешность измерения:

±0,35 % — относительная в диапазоне расходов от 0,03×Q_{v наиб} до Q_{v наиб};

±0,35 % — приведенная в диапазоне расходов от 0,001×Q_{v наиб} до 0,03×Q_{v наиб};

повторяемость результатов измерения — ±0,2 %.

Габаритные размеры расходомера-счетчика ВЗЛЕТ ТЭР электромагнитного

Массогабаритные характеристики расходомера ТЭР:

Массогабаритные характеристики для расходомера ВЗЛЕТ ТЭР с «молочной муфтой»:

Форма (карта) заказа расходомера ВЗЛЕТ ТЭР

Для оформления заказа на электромагнитный расходомер-счетчик ВЗЛЕТ ТЭР с целью оптимального подбора оборудования для нужд конкретного потребителя следует заполнить карту заказа (опросный лист). Карта заказа расходомера ТЭР высылается по запросу, причем для каждого из исполнений —  общепромышленного ТЭР Ох, пищевого ТЭР Пх, агрессивостойкого ТЭР Ах  и атомного (для АЭС) — существует своя карта заказа.

Возможные ошибки при оформлении заказа на электромагнитные расходомер ТЭР Взлет (счетчик ТЕР)

Ввиду многообразия исполнений и модификаций, и, в связи с этим, относительной сложности обозначения и формы заказа электромагнитного расходомера ТЭР Взлет, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: водосчетчик, э/м измеритель расхода, потока, флуометр, флоуметр, регистратор, сигнализатор, датчик, преобразователь, детектор, индикатор и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ТЕР, ТР, TEP (латиницей, а не кириллицей) и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: electromagnetic flowmeter counter TER, water meter, fluid meter, flow converter, flow sensor, vzlet ter raskodomer-schetchik ehlektromagnitnyj, Dpktn N»H (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на э/м расходо-мер ТЕР, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Дополнительная информация о электромагнитных преобразователях расхода (счетчиках-расходомерах)

КМЧ и дополнительное оборудование к электромагнитным расходомерам (счетчикам воды)

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика-расходомера:
— квартирные счетчики (бытовые/индивидуальные Ду15, Ду20);
— домовые счетчики (общедомовые Ду25,32,40,40);
— промышленные (Ду свыше 50мм);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Общедомовые и промышленные счетчики-расходомеры могут иметь достаточно сложную и разнообразную комплектацию:

Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-250мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев («КОФ» по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки).
— Защитный выравнивающий токопровод с присоединительным комплектом крепежа.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич» (узлы учета холодного(УУХВС) и горячего(УУГВС) водоснабжения, в состав которых входят приборы, прямые участки, КМЧ,  шаровые краны и пр.).

Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные приборные
— КИПиА: вычислители, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, импульсный и др.), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе электромагнитных и других счетчиков-расходомеров жидкости (водосчётчиков)

Счетчики-расходомеры обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с  положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специальных исполнений: для отрицательных температур или «затапливаемого» исполнения для преобразователей расхода с кодом пыле-водозащиты IP68).

При монтаже электромагнитного счетчика-расходомера должны быть соблюдены следующие обязательные условия:

а) Преобразователь расхода (далее Прибор) рекомендуется монтируется только на горизонтальном участке трубопровода.

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

Длины прямого участка до и после счетчика-расходомера

в) Требования к прямолинейным участкам для электромагнитного счетчика-расходмера:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.

г) На случай ремонта или замены расходомера-счетчика воды перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка электромагнитного расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.

Разрешительная и техническая документация на расходомер ТЭР

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации расходомера ТЭР, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).

Паспорт, техническое описание и руководство по эксплуатации счетчика-расходомера содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
