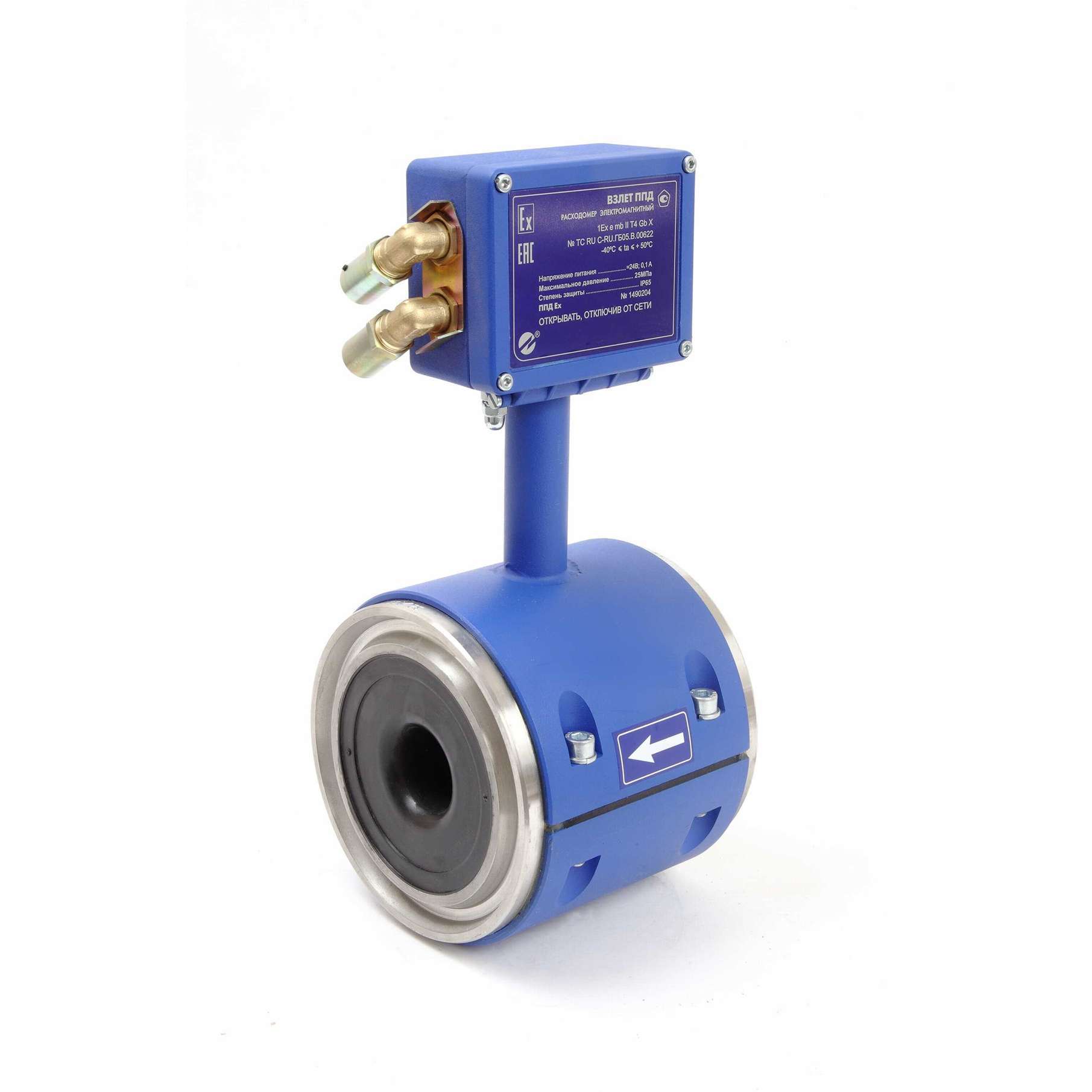

ВЗЛЕТ ППД специализированный электромагнитный расходомер-счетчик для систем поддержания пластового давления предназначен для измерения в трубопроводах высокого давления среднего объемного расхода и объема жидких сред (минерализованной оборотной воды, пресной воды).
ППД-113, ППД-Ex – без индикатора;
ППД-213 – с индикатором.
Относительная погрешность измерения среднего объемного расхода и объема:
от ±1,0 до ±2,0% — при температуре окружающей среды от 0 до 50 °С;
от ±2,0 до ±3,0% — при температуре окружающей среды от минус 40 до 0 °С.
Отличительные особенности расходомера ВЗЛЕТ ППД:
— полнопроходные расходомеры без потери давления на измерительном участке;
— специальные конструкционные материалы, обеспечивающие высокую надежность в течение всего срока эксплуатации;
— конструктивная взаимозаменяемость при монтаже с широко распространенными вихревыми расходомерами;
— возможность использования во взрывоопасных зонах;
— измерение расхода и объема реверсивного потока (по заказу).
Вывод информации:
— на жидкокристаллический индикатор (для ППД-213);
— по последовательному интерфейсу RS-485;
— в виде импульсов с нормированным весом;
— в виде нормированного токового сигнала (по заказу, кроме ППД-Ех).
Технические характеристики ВЗЛЕТ ППД расходомера-счетчика электромагнитного для поддержания пластового давления
| Наименование параметра | Значение параметра | ||||||
| Типоразмер расходомера, Dу/Dy тр*, мм | 32/50 | 32/100 | 50/100 | 80/100 | 100/100 | 150/150 | 200/250 |
| Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 20,3 | 34,8 | 84,9 | 217,3 | 339,6 | 764,1 | 1358 |
| Удельная проводимость жидкости, См/м | не менее 5х10-4 | ||||||
| Давление в трубопроводе, МПа | не более 25 | ||||||
| Температура окружающей среды, °С | от минус 40 до 50 | ||||||
| Степень защиты | IP 65 | ||||||
| Маркировка взрывозащиты | 2Ex emb II T4 Gb X | ||||||
| Напряжение питания, В | =24 | ||||||
| Среднее время наработки на отказ, ч | 75000 | ||||||
| Средний срок службы, лет | 8 | ||||||
| Гарантийный срок эксплуатации, мес. | 21 | ||||||
* Dy тр — диаметр подводящего трубопровода
Массогабаритные характеристики расходомера ВЗЛЕТ ППД:
| Dy/Dy тр, мм | 32/50 | 32/100 | 50/100 | 80/100 | 100/100 | 150/150 | 200/250 |
| Длина проточной части | 120 | 140 | 140 | 140 | 140 | 200 | 200 |
| Высота расходомера, мм | 284 | 341 | 341 | 362 | 371 | 426 | 477 |
| Масса (не более), кг | 8,0 | 12,0 | 12,2 | 15,2 | 19,2 | 37,5 | 55 |
Дополнительная информация о электромагнитных преобразователях расхода (счетчиках-расходомерах)
