Электромагнитный расходомер Волга ЭМ применяется для измерения объёмного расхода и объёма жидкости с отдельным вычислением значений для прямого и реверсивного потока, а также их суммарного значения, для питьевой, природной, очищенной и сточной воды в напорных и безнапорных водоводах.
Электромагнитный расходомер Волга ЭМ предназначен для использования в составе коммерческих узлов учета и соответствует всем требованиям, предъявляемым к измерительному оборудованию, используемому для финансовых взаиморасчетов хозяйствующих субъектов.

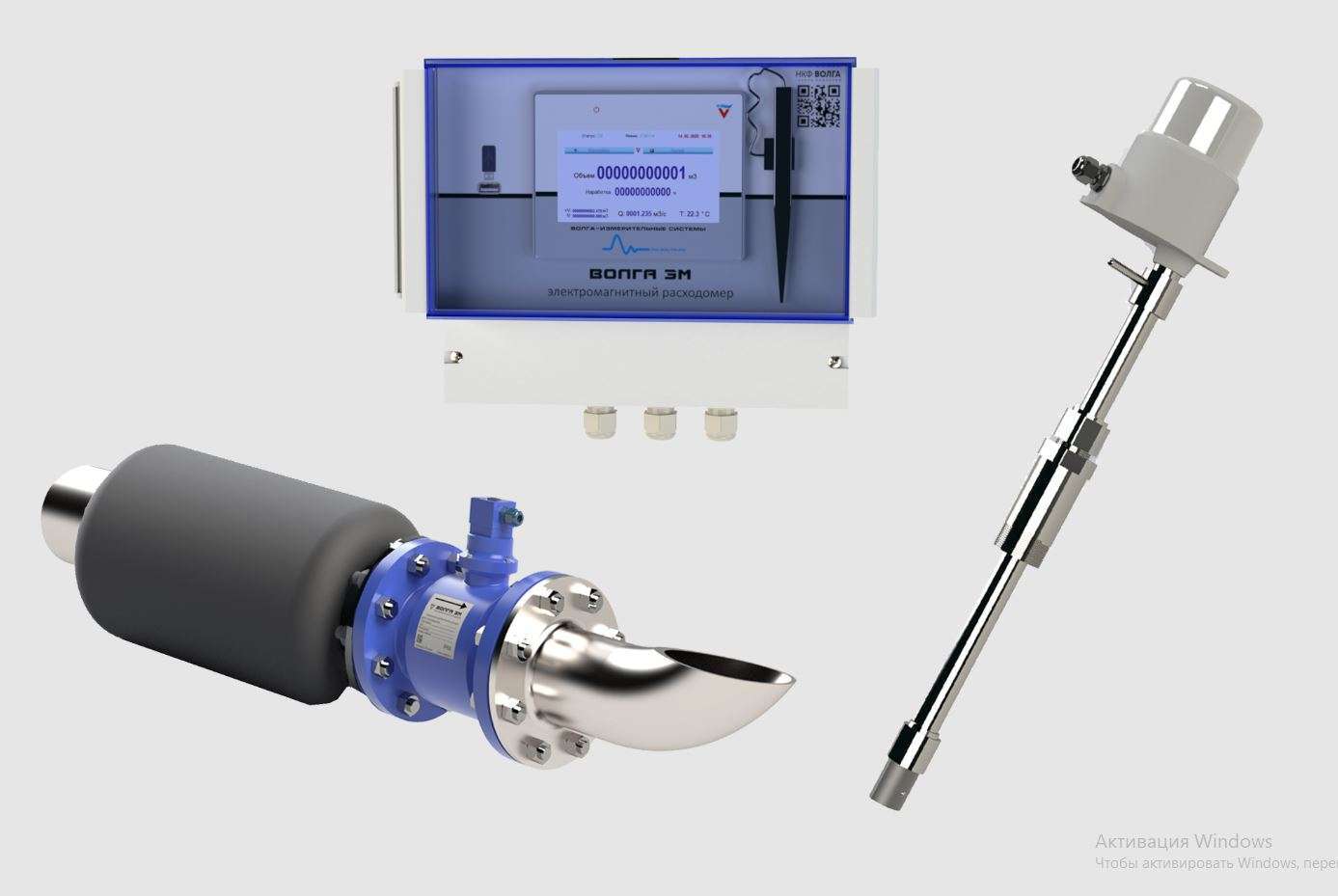

Электромагнитный расходомер Волга ЭМ состоит из:
— первичного преобразователя скорости:
— измерительного участка;
— элемента уплотнения;
— вторичного измерительного преобразователя.
Первичный преобразователь скорости вместе с измерительным участком необходимо установить в трубопровод с помощью элемента уплотнения, который входит в комплект поставки, блокирующего свободную часть трубопровода, заставляя жидкость течь по измерительному участку. Измерительный участок и первичный преобразователь крепятся друг с другом при помощи быстросъемного соединения.
Измерительная часть Электромагнитного расходомера Волга ЭМ — участок трубопровода с установленным на нем электромагнитным первичным преобразователем скорости. Выпускная часть измерительного участка выполнена в виде изгиба, направленного вверх («L-система»), таким образом, создается постоянный подпор, и все сечение измерительного участка оказывается заполненным. При этом режим течения на участке трубопровода ниже по течению от излива установленного расходомера вновь становится безнапорным.
Исполнения первичного преобразователя электромагнитного расходомера Волга ЭМ:
| Исполнение «Ц» («цифровое») | Вторичный измерительный преобразователь исполнения «Ц» (цифровой) оборудован сенсорным экраном диагональю 4.3’’ и имеет в базовой комплектации только цифровые интерфейсы (RS485, Ethernet) для взаимодействия с контроллерами и верхним уровнем системы АСУ. Может иметь только один комплект ПП (не более двух в любом сочетании), установленный на одном створе измерений (водоводе). Является базовым для большинства применений. |
| Исполнение «П» («промышленное») | Вторичный измерительный преобразователь исполнения «П» (промышленный), в отличие от исполнения «Ц», оборудован сенсорным экраном диагональю 7’’ и может иметь от одного до четырех комплектов ПП (не более двух ПП на один створ измерений в любом сочетании, подключение через ВПП), установленных на одном, двух, трех или четырех различных створах измерений (водоводах). |
| Исполнение «Н» («переносной») | Вторичный измерительный преобразователь исполнения «Н» (переносной) предназначен для организации кратко- и среднесрочных временных измерений и выполнен в виде пластикового кейса с сенсорным экраном диагональю 7’’. Опционально доступно автономное электропитание от встроенных или внешних аккумуляторных батарей. Может иметь от одного до четырех комплектов ПП, установленных на одном, двух, трех или четырех различных створах измерений (водоводах). |
Электропитание ВПИ исполнений «Ц» и «П» производится от источника переменного тока (220В, 50Гц) или постоянного тока 24В. Электропитание ВПИ исполнения «Н» может осуществляться от сети переменного тока (220В, 50 Гц), встроенной и/или внешней аккумуляторной батареи.
Опционально электромагнитные расходомеры Волна ЭМ могут быть оснащены интерфейсными модулями ввода-вывода:
— ВМЛ.АВЫХ – 4 аналоговых выхода 4-20 мА, 0-10 В;
— ВМЛ.АВХ – 4 аналоговых входа 4-20 мА для подключения дополнительных первичных преобразователей;
— ВМЛ.ДВВ – 8 дискретных входов, 7 частотных/импульсных/дискретных выходов;
— ВМЛ.4G – 4G модем для удаленного подключения к расходомеру по беспроводным 4G сетям и передачи данных в сетях IIoT.
Опросный лист для подбора расходомера Волга МЛ, ЭМ, ИР, Тритон, Иволга
Сферы применения Электромагнитного расходомера Волга ЭМ:
— коммерческие узлы учета в водопроводно-канализационном хозяйстве;
— технологический учет в различных отраслях промышленности и народного хозяйства;
— организация узлов коммерческого и технологического учета сточных вод;
— экологический мониторинг;
— калибровка других средств измерений;
— водный аудит.
Преимущества и отличительные черты Электромагнитного расходомера Волга ЭМ:
— извлечение первичного преобразователя из водовода для обслуживания без остановки течения и снятия рабочего напора (исполнение ВР);
— полноцветный сенсорный экран с интуитивно понятным интерфейсом;
— регистрация времени наработки, ведение журнал ошибок и событий;
— сохранение полученных данных и журналов на флэш-накопитель;
— оборудован цифровыми интерфейсами RS-485, Ethernet;
— оборудован VNC сервером, обеспечивающим удаленное подключение с любого мобильного устройства (Android/iOS смартфон, планшетный или персональный компьютер);
— поддерживает беспроводную связь в сетях GPRS 3G/4G (отдельная опция);
— для заказа доступно специальное исполнение для ливневых, хозяйственно бытовых и совмещенных безнапорных канализационных систем (L-системы);
— поддерживает подключение до трех первичных преобразователей к одному вторичному блоку (отдельная опция);
— обеспечивает высокую точность измерений;
— производит автоматическую каталитическую очистку измерительных электродов;
— обладает высокая чувствительность в области малых расходов для произведения наиболее точных измерений;
— оборудован простым в эксплуатации и надежным механизмом для быстрого монтажа и демонтажа L-системы из канализационного трубопровода (исполнение ППМ).
1. Технические характеристики Электромагнитного расходомера Волга ЭМ
| Диаметр условного прохода первичного преобразователя, мм | Исполнение | Минимальный расход, м3/ч | Максимальный расход, м3/ч |
| 25 | ПП | 0,04 | 20 |
| 32 | ПП | 0,06 | 31,25 |
| 40 | ПП | 0,1 | 50 |
| 50 | ПП | 0,16 | 78,75 |
| 65 | ПП | 0,25 | 125 |
| ППМ | 0,12 | 72 | |
| 80 | ПП | 0,4 | 200 |
| ППМ | 0,18 | 110 | |
| 100 | ПП | 0,5 | 250 |
| ППМ | 0,28 | 170 | |
| 125 | ПП | 1 | 500 |
| ППМ | 0,44 | 270 | |
| 150 | ПП | 1,58 | 787,5 |
| ППМ | 0,64 | 383 | |
| 200 | ПП | 2 | 1000 |
| ППМ | 1,13 | 680 | |
| 250 | ПП | 2,5 | 1250 |
| ППМ | 1,77 | 1062 | |
| 300 | ПП | 4 | 2000 |
| ППМ | 2,54 | 1528 |
1.1. Метрологические и технические характеристики Электромагнитного расходомера Волга ЭМ
| Диапазон измерения скорости потока (исполнение Волга ЭМ ПП), м/с | от -10 до -0,02 |
| от 0,02 до 10 | |
| Диапазон измерения скорости потока (исполнение Волга ЭМ ППМ), м/с | от -6 до -0,01 |
| от 0,01 до 6 | |
| Диапазон измерения скорости потока (исполнение Волга ЭМ ВР), м/с | от -10 до -0,04 |
| от -0,04 до 10 | |
| Пределы допускаемой относительной погрешности измерения расхода (модификация Волга ЭМ ПП), %: | |
| — для 0,02 ≤ v < 0,3 | ±2 |
| — для 0,3 ≤ v < 10,где v – скорость в проточной части расходомера | ±0,2 |
| Пределы допускаемой относительной погрешности измерения расхода (модификация Волга ЭМ ППМ), %: | |
| — для 0,01 ≤ v < 0,2 | ±4 |
| — для 0,2 ≤ v < 0,5 | ±2 |
| — для 0,5 ≤ v ≤ 6,где v – скорость в проточной части расходомера | ±0,5 |
| Пределы допускаемой относительной погрешности измерения расхода (модификация Волга ЭМ ВР), %: | |
| — для 0,04 ≤ v < 0,1 | ±4 |
| — для 0,1 ≤ v < 0,3 | ±2 |
| — для 0,3 ≤ v ≤ 10,где v – скорость в створе измерения | ±1 |
| Диапазон условного прохода, мм | |
| исполнение ПП, ППМ | От 25 до 300 |
| исполнение ВР | От 50 до 2000 |
| Максимальное давление в трубопроводе, МПа | |
| для исполнения ПП, ППМ | 2 |
| для исполнения ВР | 1 |
| Максимальная температура жидкости, ᵒС: | |
| — исполнение ПП, ППМ и футеровка из жесткой резины; | +70 |
| — исполнение ПП, ППМ и футеровка из фторопласта | +130 |
| — исполнение ВР | + 60 |
| Диапазон температуры окружающей среды для первичного преобразователя, ᵒС: | |
| — исполнения ПП и ППМ | от -20 до +60 |
| — исполнение ВР | от -40 до +70 |
| Диапазон температуры окружающей среды для вторичного блока, без конденсации влаги, ᵒС | от -20 до +60 |
| Минимальная удельная электропроводимость жидкости, мкС/см | 5 |
| Степень защиты первичного преобразователя всех исполнений, ГОСТ 14254-2015 | IP68 |
| Степень защиты вторичного блока, ГОСТ 14254-2015 | IP65 |
| Напряжение питания, В: | |
| — постоянный ток | +24 |
| — переменный ток | от 187 до 242 |
| Потребляемая мощность, Вт | 22 |
| Габаритные размеры электронного блока, мм, не более: | |
| — высота | 200 |
| — ширина | 300 |
| — длина | 140 |
| Габаритные размеры первичного преобразователя, мм, не более: | |
| — исполнение ПП, ППМ (В х Ш х Д) | 491 х 450 х 400 |
| — исполнение ВР (В х Ø) | 1358 х 117 |
| Масса электронного блока, кг, не более | 1,5 |
| Масса первичного преобразователя, кг, не более | 90 |
| Наработка на отказ, ч, не менее | 70000 |
| Срок службы, лет | 12 |
2. Принцип работы Электромагнитного расходомера Волга ЭМ
Измерение расхода электромагнитным расходомером Волга ЭМ основывается на принципе закона Фарадея об электромагнитной индукции, согласно которому, электрическое напряжение возникает в электропроводящем теле, которое движется в магнитном поле. Напряжение в электропроводящей жидкости, протекающей в магнитном поле, регистрируется двумя электродами, расположенными под углом 90о к магнитному полю и направлению потока. Наведенная ЭДС пропорциональна скорости движения проводника (жидкости), плотности магнитного потока и внутреннего диаметра измерительной трубы.
Уравнение наведенной ЭДС описывается следующей формулой:
E = k*B*V*D,
где:
E — наведенная электродвижущая сила
k — инструментальная константа
B — плотность магнитного потока
V — скорость
D — внутренний диаметр измерительной трубы
Для осуществления корректных измерений необходимо, чтобы следующие условия были выполнены:
— измеряемая жидкость должна обладать электропроводностью;
— труба должна быть полностью заполнена жидкостью;
— компоненты жидкости должны быть хорошо перемешаны.
Опросный лист для подбора расходомера Волга МЛ, ЭМ, ИР, Тритон, Иволга
Возможные ошибки при оформлении заказа на расходомер ВОЛГА-ЭМ
Рекомендуем быть внимательными при оформлении заказа на расходомер ВОЛГА-ЭМ, в т. ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик преобразователь расхода потока протока, счётчик жидкости воды, водосчетчик, ротаметр, флоуметр, комплект, анализатор, детектор, сенсор, сигнализатор, регистратор, регулятор и т. п.
— неправильные обозначения модели: Волга-Э-М, ВолгаЭМ, Волга-эм, ВолгаЭМ, Влага-М, Волога-э-м и т.п и т. п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: flowmeter VOLGA-EM, raskhodomer volga em, Djkuf ‘V (в En-раскладке) и т. д. и т. п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчетчик Волга- ЭМ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (тип измеряемой жидкости, максимальная температура жидкости и другие параметры) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
