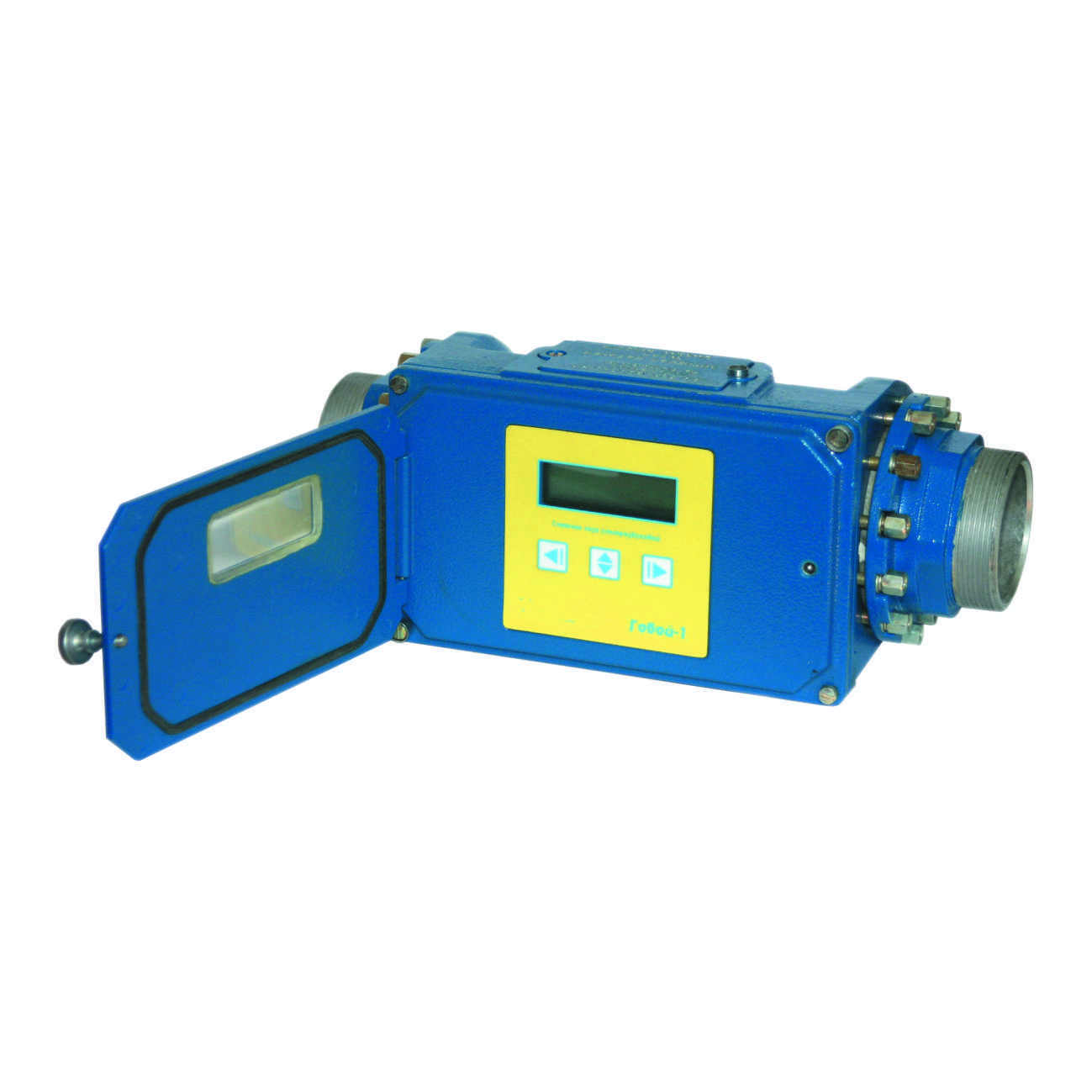

Счетчики газа ГОБОЙ-1, ГОБОЙ-1М ультразвуковые

Бытовые и промышленные ультразвуковые счетчики газа ГОБОЙ-1 (G10, G16, G25, G40, G65, G100, расход газа до 160 м3/ч) предназначены для измерения объема природного газа (а также воздуха, ацетилена, азота, аргона и пропан-бутановой смеси) по ГОСТ 5542, приведенного к стандартным условиям, нарастающим итогом, для использования в жилых домах, административных и производственных помещениях при учетно-расчетных и технологических операциях при измерении объема газа и могут работать во взрывоопасных помещениях.

Новинка! Ультразвуковые счетчики газа ГОБОЙ-1М (G10, G25, G65, расход газа до 160 м3/ч) совмещены с газовым корректором и предназначены для местного и дистанционного измерения объема природного газа и других неагрессивных, одно- и многокомпонентных газов (воздуха, ацетилена, азота, аргона и др.), приведения к стандартным условиям объема посредством автоматической электронной коррекции по температуре и давлению с учетом коэффициента сжимаемости газа в соответствии с ГОСТ-Р 30319-2015 г.
Скачать опросный лист на счетчик ГОБОЙ-1М goboj-1m-oprosnyj-list.

Газовые счетчики ГОБОЙ-1, -1М могут использоваться для учета воздуха и других промышленных газов (ацетилена, азота, аргона), с учетом коэффициента сжимаемости и других при необходимости параметров. Возможно измерение смеси пропан-бутан.

Счетчики газа ГОБОЙ-1, ГОБОЙ-1М имеют взрывозащищенное искробезопасное исполнение Exi, маркировка взрывозащиты 1ExibIIAT5.

Функциональные возможности счетчиков газа ГОБОЙ-1, ГОБОЙ-1М

Промышленные и бытовые ультразвуковые расходомеры — счетчики газа ГОБОЙ-1 и ГОБОЙ-1М обеспечивают измерение, расчет, индикацию на отсчетном устройстве и возможность передачи данных по стандартному интерфейсу RS485 двухпроводной линии связи длиной до 1000 метров следующих параметров:

— объема газа нарастающим итогом, приведенного к нормальным (стандартным) условиям;

— неисправности или аварийной ситуации;

— текущего времени и даты;

— времени нахождения счетчика в неисправном состоянии;

— рабочего давления;

— рабочей температуры;

— объёмного расхода.

Имеются исполнения счетчика Гобой-1-М с возможностью архивирования параметров (объема, температуры, давления) с глубиной хранения суточных данных 45 суток, месячных данных – не менее трех лет лет.

Стоимость счетчика газа Гобой-1, Гобой-1М зависит от типоразмера (Ду), дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика газа Гобой-1, -1М, как выбрать, заказать, купить).
Цена счетчика газа Гобой-1 (-1М) — высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе газосчетчиков Гобой-1 и -1М (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Технические характеристики счетчиков газа ГОБОЙ-1 и ГОБОЙ-1М ультразвуковых

Устройство и принцип работы счетчика газа ГОБОЙ-1(-1М)

Ультразвуковой счетчик газа ГОБОЙ-1(-1М) выполнен в едином конструктивном исполнении и состоит из первичных преобразователей расхода, давления, температуры и измерительно- вычислительного блока.

Счетчик имеет литой корпус из алюминиевого сплава АК12, в котором находятся:
— преобразователь расхода (ПР) с установленными в нем двумя пьезоэлектрическими преобразователями (ПЭП);
— преобразователь давления (ПД);
— преобразователь температуры (ПТ);
— измерительно-вычислительный блок (ИВБ).

Электропитание счетчиков осуществляется от автономных элементов питания, конструктивно входящих в состав измерительно-вычислительного блока, обеспечивающих работоспособность счетчиков не менее двух лет.

Основным измеряемым параметром счетчика ГОБОЙ-1(-1М) является объем газа, приведенный к стандартным условиям. Для решения этой задачи в газосчетчике созданы три измерительных канала: канал измерения объема и объемного расхода газа в рабочих условиях, канал измерения абсолютного давления и канал измерения температуры. На основании полученных измерений производится вычисление за заданный интервал времени объема газа, приведенного к стандартным условиям.
По способу измерения объемного расхода газа в рабочих условиях в счетчике реализован ультразвуковой времяимпульсный метод. Принцип работы основан на измерении разности времени прохождения импульсов ультразвуковых колебаний (УЗК) по направлению потока газа в трубопроводе и против него. Возбуждение зондирующих импульсов производится пьезоэлектрическими преобразователями (ПЭП), установленными в ПР, по которому протекает поток газа.
Преобразователь расхода для каждого типоразмера счетчика имеет свои геометрические размеры при едином конструктивном решении, остальные части счетчика одинаковы для всего типоразмерного ряда.
ПР представляет собой устройство с нормированными геометрическими характеристиками и состоит из входного и выходного патрубков, профильных дисков и измерительного участка. Для достижения стабильности метрологических характеристик и долговечности работы счетчика все ответственные элементы конструкции выполнены из износоустойчивых, коррозионностойких материалов.
Входной и выходной патрубки счетчика обеспечивают подключение счетчика к трубопроводу с помощью переходных устройств через муфтовые или фланцевые соединения.

Преобразователь давления служит для измерения абсолютного давления газа. В качестве ПД используются серийно выпускаемые преобразователи-датчики абсолютного давления тензорезистивного типа — ИПИА или аналогичные.
Преобразователь температуры предназначен для измерения температуры газа. В качестве чувствительного элемента используются серийно выпускаемые чувствительные элементы полупроводникового типа ТМР36.
Измерительно-вычислительный блок (ИВБ) размещен в корпусе счетчика и имеет мембранную клавиатуру с многоразрядным жидкокристаллическим индикатором.

Условия эксплуатации и параметры контролируемой среды (газа) для счетчиков газа ГОБОЙ-1 и ГОБОЙ-1М

Счетчики газа ГОБОЙ-1 и ГОБОЙ-1М могут размещаться на открытом воздухе и в помещениях газоизмерительных пунктов и предназначены для работы в интервале температур от -35 до +50°С. При размещении на открытом воздухе, необходимо обеспечить защиту от попадания осадков и прямых солнечных лучей.

Абсолютное давление газа: от 90 до 200 кПа (разделено на 2 диапазона):

Абсолютное давление для ГОБОЙ-1М от 90 до 300кПа.

Плотность измеряемого газа при нормальных условиях: от 0,67 до 0,88 кг/м³.

Исполнение счетчиков газа ГОБОЙ-1, ГОБОЙ-1М по устойчивости к климатическим воздействиям – УХЛЗ, но для работы при температуре окружающей среды Тос от минус 35°С  до плюс 50°С, исполнения:

Счетчики газа ГОБОЙ-1, ГОБОЙ-1М (газосчетчики-расходомеры) могут работать во взрывоопасных помещениях и имеют взрывозащиту «искробезопасная электрическая цепь Exi.

Пылеводозащита корпуса газового счетчика Гобой-1, -1М — IP54.

Типоразмеры и диапазоны измерения расхода газа счетчиков ГОБОЙ-1 и ГОБОЙ-1М ультразвуковых

Пределы основной допускаемой относительной погрешности измерений, %:
— объема газа, приведенного к стандартным условиям в диапазоне расходов:
— от Qпер до Qмакс —  ±1;
— давления газа — ±0,25
— температуры газа.- ±0,25
— вычисления объема газа — ±0,15.

Типоразмеры и диапазоны измерения расхода счетчика газа ГОБОЙ-1М:

— G10-C — расход газа до 16 м3/ч;
— G10-Р — расход газа до 25 м3/ч
— G25-C — расход газа до 40 м3/ч;
— G25-Р — расход газа до 65 м3/ч
— G65-C — расход газа до 100 м3/ч;
— G65-Р — расход газа до 160 м3/ч.

Счетчики газа ГОБОЙ-1М могут выпускаться с расширенным диапазоном расхода (Qmax указано в скобках).

Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода газа, приведенного к стандартным условиям, не превышают:
в диапазоне от 0,1 Qмакс (включительно) до Qмакс (включительно) δv = ± 1 %.
в диапазоне от Qмин (включительно) до 0,1 Qмакс.. δv = ± 2 %;

Архивация данных счетчиков ГОБОЙ-1 и ГОБОЙ-1М

Счетчики ГОБОЙ-1 и ГОБОЙ-1М обеспечивают хранение в энергонезависимой памяти технических параметров, а также ведение часовых, суточных и месячных архивов средних значений параметров газа в стандартных и рабочих условиях: глубина часовых архивов — 45 суток, суточных архивов — 300 суток, месячных — не менее двух лет (не менее трех лет у ГОБОЙ-1М).

Индикация параметров счетчиков ГОБОЙ-1 и ГОБОЙ-1М

Индицируемые параметры счетчиков ГОБОЙ-1 и ГОБОЙ-1М:
— объемный расход газа в рабочих условиях;
— температура газа;
— давление газа;
— объем газа нарастающим итогом, приведенный к стандартным условиям;
— текущее время (часы, минуты);
— текущая дата (год, месяц, число);
— время нахождения счетчика в нерабочем состоянии (часы);
— результаты самодиагностики каналов измерения расхода, давления, температуры;
— заводской номер счетчика;
—состояние интерфейса RS-485 (вкл./выкл.).

Габаритные размеры и типы соединения счетчика газа ГОБОЙ-1

Условные обозначения типов соединения переходных устройств счетчика газа ГОБОЙ-1 приведены в следующей таблице.

Комплект поставки счетчика газа ГОБОЙ-1, ГОБОЙ-1М

В стандартный комплект поставки ультразвукового счетчика газа ГОБОЙ-1 (ГОБОЙ-1М) входят:

— счетчик газа ультразвуковой Гобой-1 или Гобой-1М (типоразмер и исполнение согласно заказу);

— заглушка или колпачок 2 шт.;

— программное обеспечение (компакт-диск) 1шт;

— комплект монтажных частей фланцевого или муфтового соединения*;

— комплект для подключения линии связи

— комплект для считывания данных*;

— комплект для диспетчерского пункта (1 на N-кол-во счетчиков, состав: модем, GSM-антенна, преобразователь интерфейсов, блок питания)*;

— комплект ЗИП;

— документация.

*- по желанию заказчика, КМЧ, комплекты считывания данных и диспетчерское оборудование оплачиваются отдельно.

Форма записи обозначения при заказе счетчиков газа ГОБОЙ-1, ГОБОЙ-1М

Внимание! Для оптимального подбора исполнения ультразвукового счетчика газа ГОБОЙ-1М, в наибольшей степени соответствующего запросам конкретного потребителя, и последующего оформления заказа на газовый счетчик, рекомендуется заполнение опросного листа, ссылка на скачивание goboj-1m-oprosnyj-list.

Пример записи обозначения счетчика газа ГОБОЙ-1М при его заказе и расшифровка:
Счетчик газа Гобой-1М G65-Р-ГП-Ф
— типоразмер: G65;
— расход максимальный (Qмакс): 160 м³/час;
— диапазон измерения абсолютного давления газа: 90…200 КПа;
— с архивированием данных;
— ГП — рабочее положение на газопроводе: горизонтальное, направление потока газа справа налево;
— температура окружающей среды: -35 — +50°С;
— температура измеряемого газа: -35 — +50°С;
— Ф– фланцевое соединение.

При оформлении заказа на ультразвуковой счетчик газа ГОБОЙ-1 (расходомер) нужно придерживаться следующего установленного порядка (структуры) записи обозначения прибора:

Гобой-1 — Х1 — GХ2 — X3 — Х4 — Х5 — Х6 — Х7,

где:

Х1 — диапазон измерения абсолютного давления газа:
1 — 90…150 кПа;
2 — 150…200 кПа.

Х2 — типоразмер счетчика: 10; 16; 25; 40; 65; 100.

X3 — диапазон измерения расхода газа:
С — нормальный;
Р — расширенный.

Х4 — наличие архивирования данных:
А — с архивированием данных;
Б — без архивирования данных.

Х5 — рабочее положение счетчика на трубопроводе:
ВВ — вертикальное, направление потока газа сверху вниз;
ВН — вертикальное, направление потока газа снизу вверх;
ГЛ — горизонтальное, направление потока газа слева направо;
ГП — горизонтальное, направление потока газа справа налево.

Х6 — рабочие диапазоны температур окружающей среды и измеряемого газа:
Н — температура окружающей среды 0…+ 50 °С, температура измеряемого газа 0…+ 50 °С;
Т — температура окружающей среды -35…+50 °С, температура измеряемого газа -35…+50 °С.

Х7 — наличие соединительных переходных устройств (см. таблицу выше по тексту):
М — муфтовое соединение;
МП — муфтовое соединение с прямолинейным участком;
Ф — фланцевое соединение;
ФП — фланцевое соединение с прямолинейным участком.

Пример записи в спецификации заказа счетчика газа «Гобой-1»:
Счетчик газа с диапазоном измерения абсолютного давления газа 90…150 кПа, типоразмера G25, с расширенным диапазоном измерения расхода, с архивированием данных, для горизонтальной установки, с направлением потока газа слева направо, рабочим диапазоном температуры окружающей среды 0…+50 °С, рабочим диапазоном температуры измеряемого газа 0…+50 °С, с муфтовым переходным устройством:

«Счетчик Гобой-1-1-G25-Р-А-ГЛ-Н-М ТУ 311-00227465.059-2001».

Комплекты монтажных частей (КМЧ) с газовым фильтром ФН и комплекты считывания данных могут входить в комплект поставки по желанию заказчика.
Оплата комплектов производится отдельно.

Возможные ошибки при оформлении заказа на  ультра-звуковые газовые счетчики Гобой-1, Гобой-1М (УЗ газосчетчики)

Рекомендуем быть внимательными при оформлении заказа на  ультра-звуковые газовые счетчики Гобой-1, Гобой-1М (УЗ газосчетчики), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: акустический расходомер газа, газовый преобразователь расхода, прибор учета газа, газомер, газоизмеритель, детектор, регистратор, индикатор, измеритель, сигнализатор, регулятор, датчик, газоанализатор, газосигнализатор и т.д. и т.п.
— неправильные обозначения модели, ошибки и описки: Гобой1-М, ГБ1, го-бой-01-М, Гобой-М1 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:  ultrasonic gaz meter Goboj-1, Goboj-1M, schetchiki gaza goboj-1, goboj-1m, Uj,jq-1, Uj,jq-1V (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи — акустические датчики расхода газа Гобой-1, Гобой-М1 (G 10, G 16, G 25, G 40, G 65, G 100), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и  параметры измеряемой (контролируемой) Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения  и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Техническая документация на ультразвуковые счетчики газа ГОБОЙ-1, ГОБОЙ-1М:
см. Карта заказа Гобой-1, ГОБОЙ-1М счетчики газа (скачать опросный лист goboj-1m-oprosnyj-list).
см. Технические характеристики ГОБОЙ-1, -1М счетчики газаа (Тех.описание).
см. Руководство по эксплуатации ГОБОЙ-1, ГОБОЙ-1М счетчики газа.
см. Методика поверки ГОБОЙ-1, ГОБОЙ-1М счетчики газа.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ультразвукового газового счетчика, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт газосчетчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
