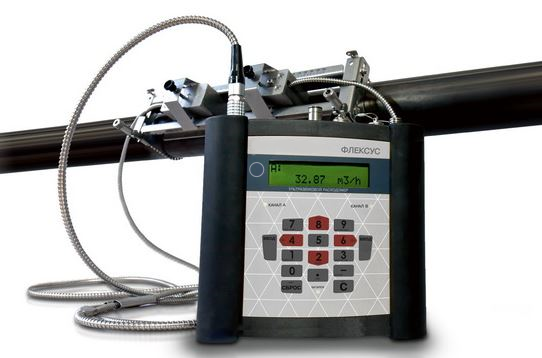

Портативный ультразвуковой расходомер газа ФЛЕКСУС-G601 с накладными датчиками Теккноу предназначен для измерений объемного и массового расхода различных газа без врезки датчиков в напорный трубопровод.
Также возможно изготовление во взрывозащищенное исполнение (Ех) – см. расходомер газа Флексус-G608-Ex.
1. Особенности Портативного ультразвукового расходомера газа ФЛЕКСУС-G601 с накладными датчиками
• Масса менее 2 кг
• Два измерительных канала
• Диаметр трубы до 1600 мм
• Приведение объемного расхода газов к НУ
• Встроенный аккумулятор до 25 часов работы
• Рабочая среда (во взрывобезопасных зонах): все природные, инертные, агрессивные и технические газы
• Материалы труб: металл, пластик, стекло и др.
2. Области применения Портативного ультразвукового расходомера газа ФЛЕКСУС-G601 с накладными датчиками
• Измерение расхода газов
• Диагностика утечек
• Подмена неисправных расходомеров
• Диагностика среды внутри трубы
• Аудит стационарных приборов
• Контроль производительности насосов
• Контроль запорной арматуры
• Энергоаудит
3. Технические характеристики Портативного ультразвукового расходомера газа ФЛЕКСУС-G601 с накладными датчиками
| Модель | ФЛЕКСУС G601 |
| Измерительные каналы | два измерительных канала расхода |
| Диапазон скорости потока, м/с | от -35 до -0,01 и от +0,01 до +35 |
| Пределы допускаемой относительной погрешности при измерении расхода и объема газа в рабочих условиях | ±2 % |
| ±1 % – по заказу | |
| Токовый выход | 2 × (0/4…20 мА) |
| Частотный выход | 0…5 кГц, 24 В/4 мА, открытый коллектор |
| Бинарный выход | 2 × (26 В/100 мА), оптическое реле (сигнализация, суммирование) |
| Интерфейс | RS232, USB (с адаптером), Modbus RTU (опция) |
| Измерительные функции | скорость потока, рабочий объемный расход, стандартный объемный расход (НУ), массовый расход объем, масса |
| Диаметр условного прохода трубопровода | от 10 мм до 1600 мм |
| Степень защиты по МЭК 60529 | блок электроники: IP66, датчики: до IP67 |
| Электропитание | 100…230 В, 50…60 Гц (внешний блок питания), 7,2…15 В пост. тока (гнездо на преобразователе), встроенный аккумулятор |
| Потребляемая мощность, не более | 6 Вт |
| Габаритные размеры (без измерительного участка) (длина; ширина; высота), не более |
500 мм; 400 мм; 190 мм (с учетом транспортировочного кейса) |
| Масса (без измерительного участка), не более | 1,9 кг |
| Диапазон температуры окружающего воздуха | электронный блок: от -10 °С до +60 °С |
| Диапазон температуры измеряемой среды (газы) (в зависимости от ультразвукового преобразователя) |
от -55 °С до +200 °С |
| Относительная влажность окружающего воздуха, не более | 95 % |
| Объем энергонезависимой памяти, не менее | 100000 результатов измерений |
4. Комплектация Портативного ультразвукового расходомера газа ФЛЕКСУС-G601 с накладными датчиками
• Электронный блок G601
• Выбранные накладные датчики
• Крепления на трубу для датчиков
• Акустическая гель-смазка/прокладка
• Рулетка
• Программное обеспечение
• Руководство по эксплуатации
• Методика поверки
5. Опции Портативного ультразвукового расходомера газа ФЛЕКСУС-G601 с накладными датчиками
• Датчик-толщиномер стенки трубы (1…200 мм)
• Дополнительные системы крепежа датчиков на трубопроводе
6. Принцип ультразвуковых измерений расхода газов Портативным ультразвуковым расходомером газа ФЛЕКСУС-G601 с накладными датчиками
6.1 Метод разности времени прохождения
Для измерений скорости потока среды применяется времяимпульсный метод измерений ультразвуковых сигналов. Ультразвуковые сигналы посылаются первым датчиком, установленным на трубе, и принимаются вторым датчиком. Сигналы попеременно посылаются по направления потока и против него.
Так как среда, через которую распространяется сигнал, находится в движении, то время прохождения звукового сигнала в направлении потока короче, чем время прохождения сигнала против потока.
Расходомер измеряет разность времени прохождения ∆t и на основании этой величины рассчитывает среднюю скорость потока вдоль пути распространения сигнала. С поправкой на профильное сечение потока, прибор рассчитывает скорость потока через поперечное сечение, которая пропорциональна объемному расходу.
Весь процесс измерений управляется интегрированными микропроцессорами. Расходомер проверяет специальным электронным блоком поступающие ультразвуковые сигналы на пригодность для поведения измерений и оценивает достоверность результатов значений. Паразитные сигналы подавляются.
6.2 Двухрежимность измерительного процесса — HybridTrek
Если содержание газовых или твердых включений в среде время от времени сильно возрастает, то это делает невозможным дальнейшее применение режима разности времени прохождения. Вместо него включается режим NoiseTrek — доплеровский метод измерений, позволяющий добиться стабильности измерений также при высоком содержании газовых и твердых включений.
Переключение преобразователя между режимом разности времени прохождения и режимом NoiseTrek происходит автоматически без необходимости изменения измерительной схемы.
7. Возможные ошибки при оформлении заказа на Портативный ультразвуковой расходомер газа ФЛЕКСУС-G601 с накладными датчиками
Ввиду относительного многообразия моделей и исполнений Портативный ультразвуковой расходомер газа ФЛЕКСУС-G601 с накладными датчиками рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные обозначения модели, другие модели: G601-Теккноу, G608-Ex (взрывозащищенное исполнение Ех), Flexim FLUXUS G601, П601 и т.д.
— неправильное или некорректное название прибора, отличающиеся от заводского: датчик расхода газа, измеритель расхода газа, устройство для измерения расхода газа и т.д.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Portable ultrasonic gas flow meter FLEXUS-G601, FLEXUS-G601 rashodomer gaza и т.д. и т.п..
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на расходомер газа ФЛЕКСУС-G601 не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, исполнение, класс точности) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
