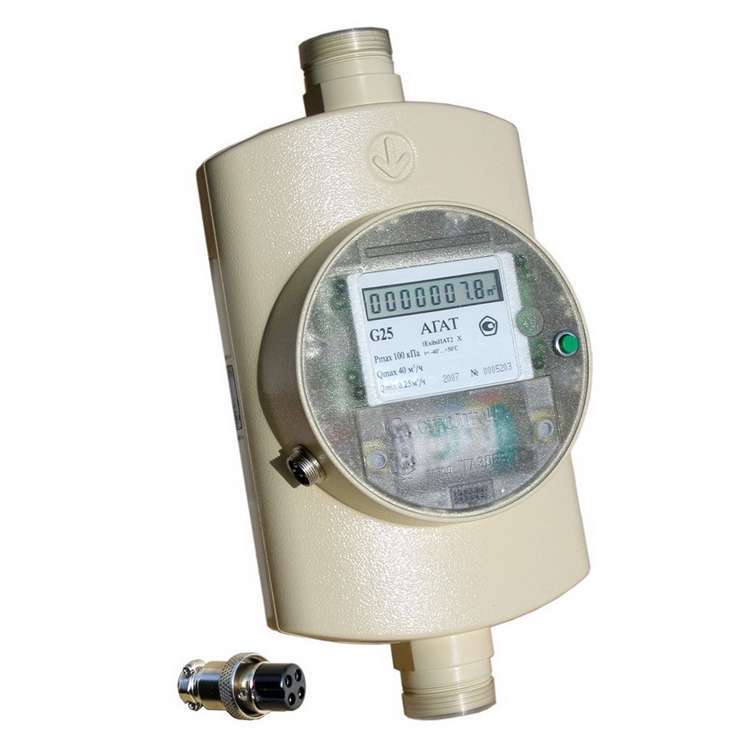

Счетчики газа ультразвуковые коммунальные АГАТ (G16; G25) с автоматической температурной компенсацией предназначены для измерений прошедшего через них объема газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газопроводе низкого давления, с приведением измеряемого объема газа к нормальным условиям по температуре (+20°С), по ГОСТ 2939.
Для удобства потребителей ультразвуковых счетчиков газа АГАТ предусмотрена возможность настройки на заводе-изготовителе коэффициентов Р (рабочее избыточное давление газа) и G (плотность газа) под реальные условия газовой сети потребителей.
Информация о суммарном измеренном объеме потребленного газа отображается на табло счетчика. Предусмотрена возможность передачи этой информации по интерфейсу RS-232 в централизованную автоматизированную систему учета энергоресурсов по проводной линии. Счетчик полностью адаптирован для использования в автоматизированной системе коммерческого учета газа.
Преимущества счетчиков-расходомеров газа АГАТ
— Отсутствие подвижных деталей и узлов;
— Высокая точность измерений счётчика;
— Высокая стабильность метрологических характеристик;
— Возможность введения корректирующих коэффициентов по давлению и плотности газа;
— Автоматическое приведение измеренного объема к температуре +20°С;
— Наличие интерфейса RS232 для передачи информации;
— Возможность калибровки по семи точкам.
Основные технические характеристики счетчика газа АГАТ
| Наименование параметра | Типоразмер счетчика | |
| АГАТ G16 | АГАТ G25 | |
| Номинальный измеряемый расход, Qном | 16 м3/ч | 25 м3/ч |
| Максимальный измеряемый расход, Qмакс | 25 м3/ч | 40 м3/ч |
| Минимальный измеряемый расход, Qмин | 0,16 м3/ч | 0,25 м3/ч |
| Пределы допускаемой относительной погрешности счетчика в диапазоне расходов: Qмин ≤ Q < 0,1Qном; 0,1Qном ≤ Q ≤ Qмакс | ±3,0; ±1,5% | |
| Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1°С | 0,1% | |
| Допускаемая потеря давления при Qмакс | не более 300 Па | |
| Порог чувствительности счетчика | 0,032 м3/ч | 0,05 м3/ч |
| Максимальное избыточное давление | 100 кПа | |
| Максимальное избыточное рабочее давление | 5000 Па | |
| Емкость индикаторного табло в рабочем режиме | 999999,99 | |
| Цена наименьшего разряда в рабочем режиме | 0,01 м3 | |
| Диапазон рабочей и окружающей среды, Тис | от -40 до +50 °С | |
| Температура, к которой приводится объем газа | +20 °С | |
| Масса прибора | не более 3,0 кг | |
| Габаритные размеры | не более 308х155х85 мм | |
| Направление подвода газа, при выпуске с завода | сверху вниз (по заказу любое) | |
| Размер трубной резьбы штуцеров | 1 ¼″ | |
| Срок службы расходомера | не менее 25 лет | |
| Межповерочный интервал | 6 лет | |
| Гарантийный срок эксплуатации | 24 месяца | |
| Маркировка взрывозащиты | 1ExibsIIАT4 X | |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP54 | |
| Источник питания | батарея литиевая 10А ч (3.6V) | |
| Ресурс работы счётчика от одной батареи | не менее 6 лет | |
| Съём информации об измеренном объёме газа | RS232 | |
Дополнительно по заказу потребителей может поставляться
— Адаптер;
— Методика поверки;
— Руководство по эксплуатации
Возможные ошибки при заказе ультразвуковых счетчиков газа АГАТ
Рекомендуем быть внимательными при оформлении заказа на ультразвуковые бытовые счетчики газа, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки обозначения. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: ультрозвуковые, коректор, обьема, вычеслитель, счетчик газа, датчики расхда газа и т.п.
— неправильные обозначения модели: Агт, огат, агад и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: AGAT, OgAT, AJAT (в En-раскладке) FUFN, FUF-N и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на бытовые ультразвуковые счетчики газа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, а наши менеджеры и инженеры подберут необходимый Вам прибор и доп. оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
