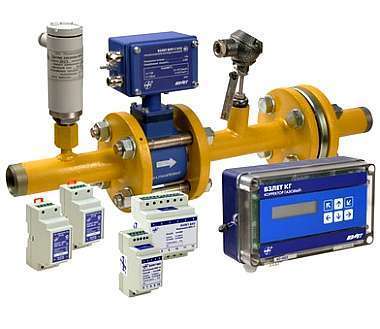

ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомер-счетчик газовый

ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомеры-счетчики газовые вихревые общепромышленного, взрывозащищённого и кислородного исполнений предназначены для измерения расхода, количества, параметров различных газов;   обеспечивают приведение расхода и объема газа к стандартным условиям с коррекцией по температуре и давлению, а также вычисление массы и энергосодержания измеряемого газа.

Аналог: Промышленный счётчик газа Комплекс Русь

Отросли применения ВЗЛЕТ ВРС-Г-5ХХ , -5xx Ex, -5хх К расходомера-счетчика газового

Изделия могут применяться в энергетике, в горнодобывающей промышленности, коммунальном хозяйстве, черной и цветной металлургии, химической, целлюлозно-бумажной, пищевой и других производственных отраслях, в том числе и для коммерческого учета. Расходомер-счетчик вихревой «ВЗЛЕТ ВРС-Г» способен работать на пульсирующих потоках без ухудшения технических и метрологических характеристик.

Счётчик газа осуществляет вычисление, индикацию, регистрацию, хранение и передачу значений параметров следующих видов газов:
воздуха, азота, диоксида углерода, гелия-4, аргона.

Исполнения ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомера-счетчика газового

ВРС-Г-5xx — общепромышленное;
ВРС-Г-5xx Ex — взрывозащищённое;
ВРС-Г-5xx К — кислородное;

ВРС-Г-500,-501,-502 — расходомер или расходомер с корректором;
ВРС-Г-52х — расходомер, датчики давления и температуры, корректор.

Вывод информации:
ВРС-Г-500 — по частотному выходу;
ВРС-Г-501 — по последовательному интерфейсу RS-232, токовый выход;
ВРС-Г-502 — по последовательному интерфейсу RS-485.

Исполнения ВРС-Г-500, -500 Ex, -500 К

Предназначены для измерения объемного расхода газа в рабочих условиях. Позволяют передать информацию о текущем расходе на контроллер или газовый корректор по частотному выходу.

Состав комплекта

Исполнения ВРС-Г-501, -501 Ex, -501 К, -502, -502 Ex, -502 К

Предназначены для измерения объемного расхода различных газов в рабочих условиях. Позволяют осуществлять индикацию, регистрацию, архивирование и передачу значений расхода и накопленного объема измеряемых газов.

Состав комплекта

Исполнения ВРС-Г-521, -521 Ex, -521 К, -522, -522 Ex, -522 К

Предназначены для измерения объемного расхода различных газов в рабочих условиях и приведения объемного расхода и объема газа к стандартным условиям. Позволяют осуществлять индикацию, регистрацию, архивирование и передачу значений расхода, объема, температуры и давления газа. Могут применяться для измерения расхода природного, попутного нефтяного и распространенных технических газов (воздуха, азота, кислорода, диоксида углерода, аммиака, аргона, этилена, пропана, гелия).

Состав комплекта

Корректор газовый ВЗЛЕТ КГ

Предназначен для работы в составе расходомера-счетчика вихревого ВЗЛЕТ ВРС. Корректор осуществляет непрерывное измерение входных электрических сигналов от преобразователей расхода, давления и температуры с последующим вычислением значений расхода и объема газа, приведенных к стандартным условиям, а также массы и энергосодержания газа. Обеспечивает регистрацию, хранение и передачу на верхний уровень (диспетчеризацию) параметров измеряемого газа.

Исполнения:
КГ-402П – последовательный интерфейс RS-485, токовый выход;
КГ-412П – последовательный интерфейс RS-485.

Технические характеристики ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомера-счетчика газового

ВНИМАНИЕ!ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ИЗДЕЛИЕ ПРИ АБСОЛЮТНОМ ДАВЛЕНИИ В ТРУБОПРОВОДЕ БОЛЕЕ 1,6 МПа.

Отличительные функциональные особенности ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомера-счетчика газового

Модификации расходомера отличаются составом прибора, функциональными возможностями и типом выходного интерфейса.
Виды модификаций обозначаются следующим образом:
ВРС-Г 500 – датчик расхода, частотный выход
ВРС-Г 501 – датчик расхода + корректор газа с интерфейсом RS-232 и токовым выходом (по заказу)
ВРС-Г 502 – датчик расхода + корректор газа с интерфейсом RS-485
ВРС-Г 511 – датчик расхода + датчик температуры + корректор газа с интерфейсом RS-232 и токовым выходом (по заказу)
ВРС-Г 512 – датчик расхода + датчик температуры + корректор газа с интерфейсом RS-485
ВРС-Г 521 – датчик расхода + датчик температуры + датчик давления + корректор газа с интерфейсом RS-232 и токовым выходом (по заказу)
ВРС-Г 522 – датчик расхода + датчик температуры + датчик давления + корректор газа с интерфейсом RS-485.

В состав расходомера в зависимости от модификации входят:
— преобразователь расхода вихревой «ВЗЛЕТ ВПР» исполнения ВПР-Г010;
— корректор газовый «ВЗЛЕТ КГ» исполнения КГ-402П (412П);
— термопреобразователь сопротивления «ВЗЛЕТ ТПС»;
— датчик абсолютного давления 415-ДА.

ВРС-Г 500, 501, 502 предназначены для измерения расхода измеряемого газа в рабочих условиях.
ВРС-Г 501, 502 дополнительно могут осуществлять вычисление объема измеряемого газа в рабочих условиях.
ВРС-Г 511, 512 обеспечивают приведение расхода и объема газа к стандартным условиям с коррекцией по температуре.
ВРС-Г 521, 522 обеспечивают приведение расхода и объема газа к стандартным условиям с коррекцией по температуре и давлению, а также вычисление массы и энергосодержания измеряемого газа.

Каждая модификация изделия имеет 7 исполнений в зависимости от диаметра условного прохода (DN).

В состав каждой модификации изделия включается источник вторичного питания «ВЗЛЕТ ИВП» исполнения ИВП-06.09 для электропитания «ВЗЛЕТ ВПР». Кроме этого, в состав изделия по заказу может включаться источник вторичного питания «ВЗЛЕТ ИВП» исполнения ИВП-06.24 для электропитания «ВЗЛЕТ КГ» и датчика давления 415-ДА. По заказу корректор газовый исполнения КГ-402П может оснащаться гальванически развязанным токовым выходом, при этом в состав изделия может включаться дополнительный источник питания «ВЗЛЕТ ИВП» исполнения ИВП-06.24.

Варианты исполнения

Гарантийные обязательства по ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомеру-счетчику газовому

Изготовитель гарантирует соответствие расходомеров-счетчиков вихревых ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К техническим условиям в пределах гарантийного срока 21 месяц с даты первичной поверки при соблюдении следующих условий:
а) хранение, транспортирование, монтаж и эксплуатация изделия осуществляются в соответствии с эксплуатационной документацией на изделие;
б) монтаж и пусконаладочные работы выполнены в течение 15 месяцев с даты первичной поверки с отметкой в паспорте изделия.
При несоблюдении условия пункта «б» гарантийный срок эксплуатации составляет 15 месяцев с даты первичной поверки изделия.

ПРИМЕЧАНИЕ. Дата ввода изделия в эксплуатацию и дата постановки на сервисное обслуживание указываются в паспорте на изделие в разделе «Отметки о проведении работ», заверяются подписью ответственного лица и печатью сервисного центра.

Форма заказа ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомера-счетчика газового

Заказать счётчики газа ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К можно через почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).

Возможные ошибки при оформлении заказа на ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К расходомер-счетчик газовый

Рекомендуем быть внимательными при оформлении заказа на промышленный счётчик газа ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: коммунальный газовый преобразователь расхода газа, детектор, регистратор, измеритель, сигнализатор, регулятор, коректор обьема, вычеслитель и т.д.
— неправильные обозначения модели, ошибки и описки: РС-Г-5ХХ, ВРС-Г-5xx Ex, ВРС-Г-5хх К (этого не достаточно, необходимо расшифровать «х») и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gas flow meter, utility gas flow Converter, The rise of the BPC-G-5XX, dpktn dhc-u (в En-раскладке) и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на промышленный расходомер газа ВЗЛЕТ ВРС-Г-5ХХ, -5xx Ex, -5хх К, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, способы присоединения и м
