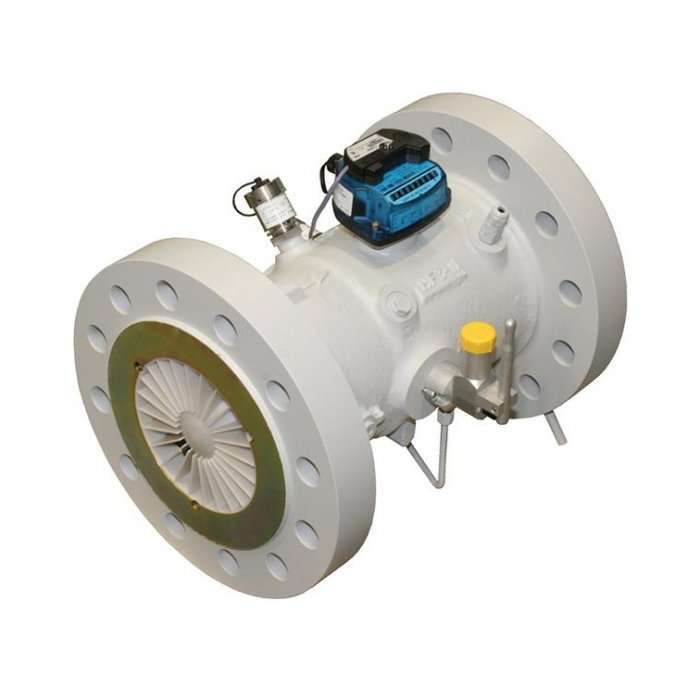

Счетчики газа турбинные TZ/FLUXI предназначены для коммерческого учета расхода природного и других неагрессивных газов при давлении до 100 бар. Измеряемая среда: природный и другие неагрессивные, сухие и чистые газы температурой -30…+60°С.
Счетчики TZ/FLUXI снабжены встроенным струевыпрямителем, сглаживающим потенциальные возмущения потока газа на входе в счетчик.
Счетчики TZ/FLUXI могут использоваться совместно с электронным корректором объема газа CORUS.
Счетчики могут комплектоваться четырехпроводным бесконтактным импульсным НЧ датчиком CYBLE_SENSOR_ATEX V2, монтируемым на отсчетное устройство и обеспечивающим дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства. Датчик CYBLE_SENSOR_ATEX V2 регистрирует несанкционированное воздействие магнитным полем на работу НЧ датчика, а также производит регистрацию направления потока, позволяя учитывать реальный объем газа в прямом направлении с автоматической блокировкой учета объема газа, прошедшего в обратную сторону.
Преимущества счетчика газа TZ/FLUXI
— Требования по соблюдению прямых участков газопровода: 2 Ду до счетчика и 0 Ду после счетчика
— Низкая потеря давления
— Калибровка при высоком давлении в расширенном диапазоне измерений Qmin/Qmax до 1:50 (по специальному заказу)
— Пределы допускаемой относительной погрешности:
Стандартное исполнение: Qmin<Q<0,2Qmax ±2%, 0,2Qmax<Q<Qmax ±1%
По специальному заказу: Qmin<Q<0,2Qmax ±1%, 0,2Qmax<Q<Qmax ±0,5%
— Варианты комплектации: встроенные гильзы для датчиков температуры, масляный насос для смазки подшипников, датчики импульсов
— Межповерочный интервал — 8 лет.
Отличительные особенности счетчика газа TZ/FLUXI
— Типоразмеры от G65 до G6500
— Широкий диапазон измеряемых расходов от 8 до 10 000 м3/ч (при рабочих условиях) в трубопроводах с Ду от 50 до 500 мм
— Фланцы: ISO PN10 — ISO PN110, ANSI150 — ANSI600
Температура окружающей среды -30…60°С при эксплуатации счетчика.
Технические характеристики счетчика газа TZ/FLUXI
| Типоразмер счетчика | Ду, мм | Максимальный расход Qmax(1), м3/ч | Диапазон измерений Qmin/Qmax | Количество газа, соответствующее 1 импульсу НЧ датчика, м3/импульс | Потеря давления(2), мбар (1 мбар = 10 мм вод. ст) | Масса(3), кг |
| G65 | 50 | 100 | 1:10 | 0,1 | 7,3 | 8,5 |
| G100 G160 G250 |
80 | 160 250 400 |
1:20 1:20-30 1:20-30 |
1,0 1,0 1,0 |
1,9 4,8 10,3 |
19 19 19 |
| G160 G250 G400 |
100 | 250 400 650 |
1:20 1:20-30 1:20-30 |
1,0 1,0 1,0 |
1,8 4,4 9,5 |
27 27 27 |
| G400 G650 G1000 |
150 | 650 1000 1600 |
1:20 1:20-30 1:20-30 |
1,0 1,0 1,0 |
2,2 5,3 11,1 |
50 50 50 |
| G650 G1000 G1600 |
200 | 1000 1600 2500 |
1:20 1:20-30 1:20-30 |
10,0 10,0 10,0 |
1,3 3,2 7,0 |
76 76 76 |
| G1000 G1600 G2500 |
250 | 1600 2500 4000 |
1:20 1:20-30 1:20-30 |
10,0 10,0 10,0 |
1,7 4,0 8,9 |
118 118 118 |
| G1600 G2500 G4000 |
300 | 2500 4000 6500 |
1:20 1:20-30 1:20-30 |
10,0 10,0 10,0 |
1,6 4,0 7,7 |
114 114 114 |
| G2500 G4000 G6500 |
400 | 4000 6500 10000 |
1:20 1:20-30 1:20-30 |
10,0 10,0 10,0 |
1,5 3,6 7,7 |
400 400 400 |
| G4000 G6500 |
500 | 6500 10000 |
1:20-30 1:20-30 |
10,0 10,0 |
3,6 7,7 |
850 850 |
Примечания:
(1) — в таблице указаны значения расхода газа при рабочих условиях (в газопроводе);
(2) — потеря давления указана для следующих условий: через счетчик протекает природный газ с плотностью 0,67 кг/м3 с расходом Qmax;
(3) — величина массы счетчика зависит от конструкции фланцев и материала корпуса, в таблице указана минимальная масса.
Пересчет расходов газа, приведенных при рабочих условиях, к нормальным условиям производится по формуле: Qn=Q(Р+1), где:
Qn — расход газа, приведенный к нормальным условиям, в нм3/ч;
Q — расход газа через счетчик при рабочем давлении, в м3/ч;
Р — рабочее давление газа в газопроводе, в кгс/см2.
Выходные сигналы счетчика газа TZ FLUXI
Технические характеристики низкочастотных датчиков:
— минимальная длительность импульса 0,4 с;
— разъем для подключения: 6-ти полюсная вилка типа Binder.
Комплектность счетчика газа TZ/FLUXI
Стандартное исполнение
Турбинные счетчики газа комплектуются двумя датчиками импульсов низкой частоты и датчиком, регистрирующим несанкционированное воздействие магнитным полем на работу низкочастотных датчиков.
Специальное исполнение
По спецзаказу счетчики могут быть оснащены масляным насосом для смазки подшипников турбины и двумя датчиками высокой частоты.
Гарантийный срок эксплуатации счетчика газа TZ/Fluxi – 18 месяцев.
Возможные ошибки при заказе счетчиков газа турбинных TZ/FLUXI
Ввиду относительной сложности обозначения и формы заказа на счетчики газа турбинные, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки обозначения. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: коректор, обьема, вычеслитель, счетчик газа, датчики расхда газа и т.п.
— неправильные обозначения модели: TZ/FlYxi, TZ-Fluxi, TZ/Flixi, TS/Flixi и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: NP/FLuxi, NPFLuxi, вликис (в En-раскладке) ТС/Флукси, ТЗ/Фликси, ТЗ/Флукси и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчики газа турбинные, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диаметр условного прохода в мм), а наши менеджеры и инженеры подберут необходимый Вам прибор и доп. оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
