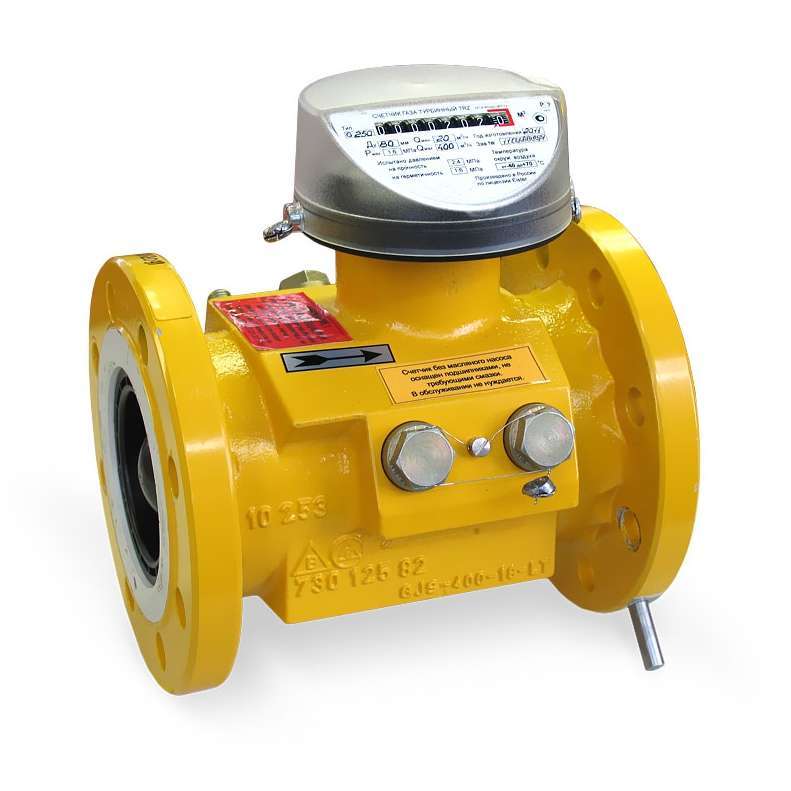

TRZ счетчики газа турбинные промышленные G65-G4000 предназначены для измерения объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).
Стоимость счетчика газа TRZ зависит от типоразмера (G65-G4000), дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика газа TRZ, как выбрать, заказать, купить).
Цена расходомера-счетчика газа TRZ — высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе газосчетчиков TRZ (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Отличительные особенности счетчика газа TRZ G65-G4000:
— Широкий диапазон измерения расходов (Qmin/Qmax) – до 1/80 в зависимости от рабочего давления (для счетчиков исполнения «2» и «2У»).
— Высокая точность измерения до 0,9% во всем диапазоне расходов (для счетчиков исполнения «2У»).
— Поверка счетчик путем замены устройства измерительного (картриджа). Поверку счетчика возможно производить на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового картриджа.
— Устройство измерительное является отдельным средством измерения и имеет свидетельство об утверждении типа.
— Устройство измерительное не связано жестко с корпусом счетчика; что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика.
— Длина прямых участков: до счетчика от 2-х Ду, после счетчика – не требуется.
— Применение подшипников, не требующих дополнительного обслуживания (смазки) во время эксплуатации счетчика (для типоразмеров TRZ Ду50-150).
— Применение турбинного колеса из алюминиевого сплава в счетчиках всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях.
— Допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax.
— Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215, ТС210.
— Возможность использования высокочастотных датчиков импульсов A1R и A1S, среднечастотного R300 в комплексах СГ-ЭК с корректором объема газа ЕК270.
— Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
Новые функциональные особенности счетчиков TRZ
— В результате проведенных работ по улучшению счетчиков газа TRZ значительно улучшены технические характеристики данных счетчиков. В соответствие с новым свидетельством об утверждении типа средств измерений появились исполнения со следующими характеристиками:
— Введено расширение диапазона расхода 1:50 и 1:80 в зависимости от давления газа в трубопроводе.
Введено специальное исполнение счетчика газа TRZ с погрешностью 0,9% во всем диапазоне расходов.
Измерительный картридж, ответственный за метрологию счетчика, сертифицирован как отдельное средство измерений – устройство измерительное (УИ). Это позволяет производить замену УИ в составе счетчика газа TRZ на новое УИ, непосредственно на месте установки. При этом метрологические характеристики счетчика будут соответствовать характеристикам нового УИ.
Технические характеристики счетчика газа TRZ турбинного

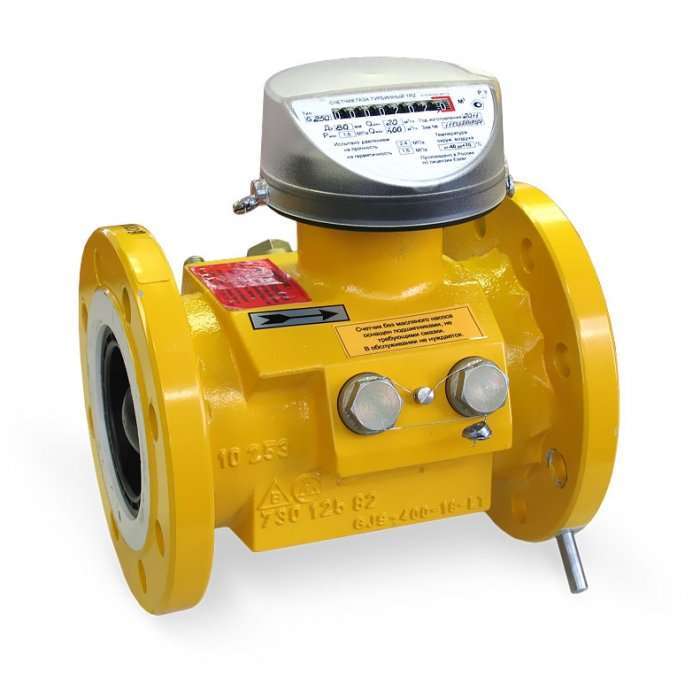

Счетчик газа TRZ турбинный состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину, последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.
Конструктивно счетчик газа TRZ представляет собой корпус во фланцевом исполнении, в проточной части которого последовательно по потоку расположено устройство измерительное, состоящее из струевыпрямителя, корпуса, турбинного колеса, узла редуктора. Корпус имеет монтажные отверстия для установки гильз датчиков температуры, высокочастотных датчиков импульсов, место отбора давления.
Конструкция счетчика TRZ сделана таким образом, что устройство измерительное (картридж) может целиком извлекаться из корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики счетчика, так как вся измеряемая среда проходит через проточную часть устройства измерительного.
Основные метрологические параметры счетчика газа TRZ
— Диапазон рабочих расходов: от 5 м3/ч до 6500 м3/ч.
— Диаметр условного прохода: от Ду 50 до Ду 300.
— Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа.
— Диапазон измерений Qmin/Qmax:
1:20 (1:30) – для счетчиков исполнения «1»;
до 1/80 – для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.
— Диапазон температуры:
окружающей среды от -40 °С до +70 °С;
измеряемой среды от -30 °С до +60 °С.
— Пределы допускаемой относительной погрешности
для TRZ G160 Ду80 – TRZ G4000 Ду300 исполнения «1» и «2»:
1% в диапазоне расходов от 0,1Qmax до Qmax,
2% в диапазоне расходов от Qmin до 0,1Qmax;
для TRZ G65 Ду50 исполнения «1»:
1% в диапазоне расходов от 0,2Qmax до Qmax,
2% в диапазоне расходов от Qmin до 0,2Qmax;
для TRZ G160 Ду80 – TRZ G4000 Ду300 исполнения «2У»:
0,9% в диапазоне расходов от Qmin до Qmax.
— Межповерочный интервал: 10 лет.
Типоразмеры, исполнения и диапазоны измерения расхода счетчика газа TRZ
| Типоразмер счетчика газа TRZ | Условный проход Ду, мм | Макс. Расход Qmax, м3/ч | Минимальный расход Qmin, м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении Pизб, МПа | |||
| исполнение «1» | исполнение «2» и исполнение «2У» | |||||
| Pизб | ||||||
| Pизб < 0,3 | 0,3≤ Pизб <1 | Pизб ≥ 1 | ||||
| G65 | 50 | 100 | 5 (1/20) | 5 (1/20) | ||
| G100 | 80 | 160 | 8 (1/20) | 8 (1/20) | ||
| G160 | 80 | 250 | 13 (1/20) | 13 (1/20) | 5 (1/50) | |
| G250 | 80 | 400 | 20 (1/20); 13 (1/30)* | 20 (1/20); 13 (1/30)** | 8 (1/50) | 5 (1/80)
|
| G160
|
100
|
250
|
13 (1/20)
|
13 (1/20)
|
||
| G250
|
100
|
400
|
20 (1/20)
|
20 (1/20)
|
13 (1/30)
|
8 (1/50)
|
| G400
|
100
|
650
|
32 (1/20); 20 (1/30)* | 32 (1/20); 20 (1/30)** | 13 (1/50)
|
8 (1/80)
|
| G250 | 150 | 400 | 20 (1/20) | 20 (1/20) | ||
| G400 | 150 | 650 | 32 (1/20) | 32 (1/20) | 20 (1/30) | 13 (1/50) |
| G650 | 150 | 1000 | 50 (1/20); 32 (1/30)* | 50 (1/20); 32 (1/30)** | 20 (1/50) | 13 (1/80) |
| G1000 | 150 | 1600 | 80 (1/20); 50 (1/30)* | 80 (1/20); 50 (1/30)** | 32 (1/50) | 20 (1/80) |
| G650 | 200 | 1000 | 50 (1/20) | 50 (1/20) | ||
| G1000 | 200 | 1600 | 80 (1/20) | 80 (1/20) | 50 (1/30) | 32 (1/50) |
| G1600 | 200 | 2500 | 130 (1/20); 80 (1/30)* | 130 (1/20); 80 (1/30)** | 50 (1/50)
|
32 (1/80)
|
| G1000 | 250 | 1600 | 80 (1/20) | 80 (1/20) | ||
| G1600 | 250 | 2500 | 130 (1/20) | 130 (1/20) | 80 (1/30) | 50 (1/50) |
| G2500 | 250 | 4000 | 200 (1/20); 130 (1/30)* | 200 (1/20); 130 (1/30)** | 80 (1/50) | 50 (1/80) |
| G2500 | 300 | 4000 | 200 (1/20) | 200 (1/20) | 130 (1/30) | 80 (1/50) |
| G4000 | 300 | 6500 | 320 (1/20); 200 (1/30)* | 320 (1/20); 200(1/30)** | 130 (1/50)
|
80 (1/80)
|
* — Поставляется по специальному заказу.
** — Поставляется по специальному заказу; не имеет исполнения «2У».
Исполнения счетчика газа TRZ
| Наименование параметра
|
Значение параметра | ||
| исполнение «1» | исполнение «2» | исполнение «2У» | |
| Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов,%: от Qmin до Qt; от Qt до Qmax; от Qmin до Qmax | 2,0; 1,0; — | 2,0; 1,0; — | —; —; 0,9 |
| Точка перехода Qt , м3/ч: для TRZ G100—G4000 для TRZ G65 * |
0,1Qmax 0,2Qmax |
0,1Qmax 0,2Qmax |
— — |
| Рабочее давление измеряемого газа, не более, МПа (в зависимости от исполнения) | 1,6; 6,3; 10 | ||
| Диапазон температур измеряемой среды, ºС | от минус 30 до плюс 60 | ||
| Диапазон температур окружающей среды, ºС | от минус 40 до плюс 70 | ||
Примечание: Счетчик TRZ G65 Ду50 исполнение «2У» не имеет.
Форма записи обозначения при заказе турбинного счетчика газа TRZ G65-G4000
С целью оптимизации подбора исполнения турбинного счетчика газа TRZ G65-G4000 , в наибольшей степени удовлетворяющего запросам конкретного потребителя, при подаче заявки и оформлении заказа рекомендуется заполнение опросного листа (высылается по запросу).
Также по согласованию с Заказчиком возможна поставка следующего дополнительного оборудования:
— Фильтра газа ФГ16, устанавливаемого перед счетчиком;
— Комплекта прямых участков КПУ для установки счетчиков газа согласно требованиям эксплуатационной документации на счетчик и требованиям ГОСТ Р8.740 -2011. На КПУ предусмотрены места отбора давления, в том числе для контроля перепада давления.
Возможные ошибки при оформлении заказа на промышленные газовые счетчики TRZ-65…-4000 (турбинные газосчетчики)
Рекомендуем быть внимательными при оформлении заказа на промышленные газовые счетчики TRZ-65…-4000 (турбинные газосчетчики), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: расходомер газа, газовый преобразователь расхода, прибор учета газа, детектор, регистратор, индикатор, измеритель, сигнализатор, регулятор, датчик и т.д. и т.п.
— неправильные обозначения модели, ошибки и описки: TRZ65, TRZ4000, ТРЦ-, ТРЗ-, TZR- и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: turbine gaz meter TRZ, trz schetchiki gaza turbinnye g65-g4000, ЕКЯ (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи — турбинные датчики расхода газа ТРЗ-65… ТРЗ-4000 (расходомеры-газосчетчики), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на турбинные счетчики газа TRZ G65-G4000:
см. Карта заказа TRZ G65-G4000 счетчики газа (скачать опросный лист).
см. Технические характеристики TRZ G65-G4000 счетчики газаа (Тех.описание).
см. Руководство по эксплуатации TRZ G65-G4000 счетчики газа.
см. Методика поверки TRZ G65-G4000 счетчики газа.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) бытового газового счетчика, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт газосчетчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
