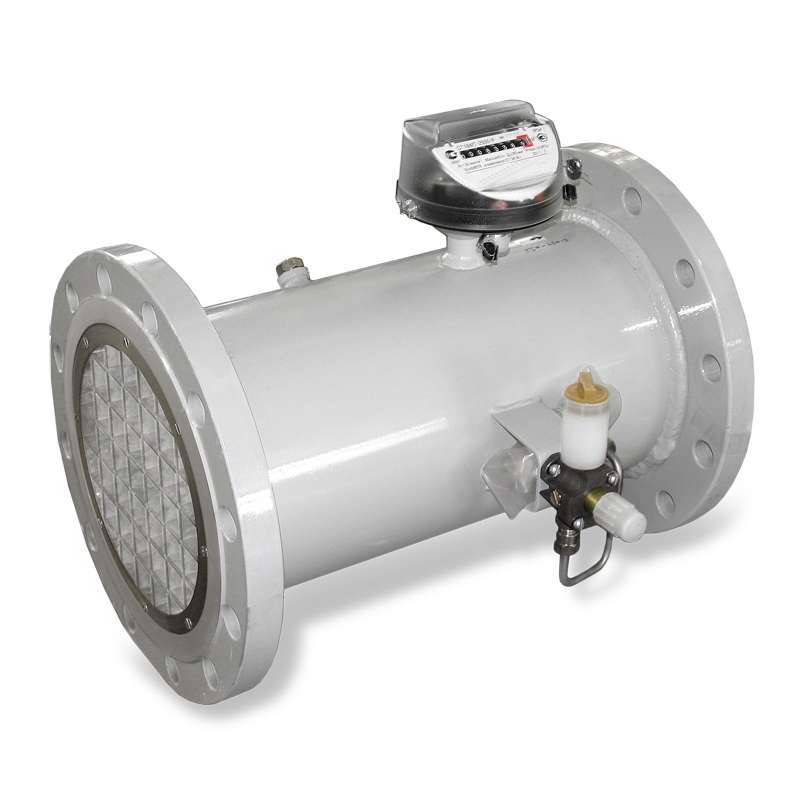

СГ 16МТ, СГ 75МТ счетчики газа турбинные используются для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
Счетчик СГ-16МТ, СГ-75МТ может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
Модели счетчиков газа: СГ16МТ-Р, СГ75МТ-Р, СГ16МТ-65-Р
По габаритно-присоединительным размерам счетчики СГ 16МТ-Р, СГ 75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
10 имп./м3 – для СГ 16МТ-100 – СГ 16МТ-650, – для СГ75МТ-160 – СГ75МТ-650
1 имп./м3 – для остальных счетчиков.
При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ-16 МТ по ГОСТ 12820-80, для СГ-75МТ-1 по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ-16 МТ из паронита ПМБ ГОСТ 481-80, для СГ-75МТ-1 из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.
Технические характеристики счетчиков газа СГ-16, СГ-75
— Температура измеряемого газа: от -20 до +50°С
— Температура окружающего воздуха: -30 до +50°С
по специальному заказу: от -40 до +50°С
— Рабочее давление измеряемого газа: 1,6 МПа (СГ16); 7,5 МПа (СГ75)
— Потеря давления: не более 1200 Па (120 мм вод.ст.)
— Длины прямых участков: не менее 5 Ду до счетчика и не менее 3 Ду после
Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.
Метрологические характеристики счетчиков газа СГ-16, СГ-75
Порог чувствительности счетчика, не более
0,033 Qmax для СГ16(М)100
0,02 Qmax для остальных исполнений.
Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax: ± 1%
Характеристики модификаций счетчиков газа СГ-16МТ, СГ-75МТ
| Условное обозначение | Ду, мм | Qmax, м3/ч | Qmin, м3/ч | Масса, кг |
| СГ16МТ | ||||
| СГ 16МТ-100 | 50 | 100 | 10 | 5 |
| СГ16МТ-250 | 80 | 250 | 12,5 | 13 |
| СГ16МТ-400 | 100 | 400 | 20 | 17 |
| СГ16МТ-650 | 100 | 650 | 32,5 | 17 |
| СГ 16МТ-800 | 150 | 800 | 40 | 32 |
| СГ16МТ-1000 | 150 | 1000 | 50 | 32 |
| СГ16МТ-1600 | 200 | 1600 | 80 | 46 |
| СГ16МТ-2500 | 200 | 2500 | 125 | 46 |
| СГ16МТ-4000 | 200 | 4000 | 200 | 46 |
| СГ16МТ-Р | ||||
| СГ16МТ-250-Р3 | 80 | 250 | 10 | 13 |
| СГ16МТ-400-Р3 | 100 | 400 | 16 | 17 |
| СГ 16МТ-650-Р3 | 100 | 650 | 25 | 17 |
| СГ16МТ-800-Р3 | 150 | 800 | 25 | 32 |
| СГ16МТ-1000-Р3 | 150 | 1000 | 32,5 | 32 |
| СГ16МТ-1600-Р3 | 200 | 1600 | 50 | 46 |
| СГ16МТ-2500-Р3 | 200 | 2500 | 80 | 46 |
| СГ16МТ-4000-Р3 | 200 | 4000 | 130 | 46 |
| СГ75МТ | ||||
| СГ75МТ-250 | 80 | 250 | 12,5 | 17 |
| СГ75МТ-400 | 100 | 400 | 20 | 20 |
| СГ75МТ-650 | 100 | 650 | 32,5 | 20 |
| СГ75МТ-800 | 150 | 800 | 40 | 45 |
| СГ75МТ-1000 | 150 | 1000 | 50 | 45 |
| СГ75МТ-1600 | 200 | 1600 | 80 | 75 |
| СГ75МТ-2500 | 200 | 2500 | 125 | 75 |
| СГ75МТ-4000 | 200 | 4000 | 200 | 75 |
Габаритные и присоединительные размеры счетчиков СГ 75МТ, СГ 16МТ (фланцевое исполнение)
| Обозначение исполнения счетчика | Размеры, мм | |||||||
| Ду | D | D1 | D2 | d/n | L | H | B | |
| СГ16Т-250 | 80 | 195 | 160 | 133 | 18/8 | 240 | 255 | 280 |
| СГ16Т-400 | 100 | 215 | 180 | 158 | 18/8 | 300 | 275 | 305 |
| СГ16Т-650 | ||||||||
| СГ16Т-800 | 150 | 280 | 240 | 212 | 22/8 | 450 | 330 | 365 |
| СГ16Т-1000 | ||||||||
| СГ16Т-1600 | 200 | 335 | 295 | 268 | 22/12 | 450 | 390 | 430 |
| СГ16Т-2500 | ||||||||
| СГ16Т-4000 | ||||||||
Габаритные и присоединительные размеры счетчиков СГ 75МТ, СГ 16МТ-100 (безфланцевое исполнение)
| Обозначения исполнения счетчика | Размеры, мм | ||||||
| Ду | D | L | L1 | L2 | H | H1 | |
| СГ75МТ-250 | 80 | 140 | 240 | 245 | 258 | 267 | 291 |
| СГ75МТ-400 | 100 | 164 | 300 | 305 | 282 | 291 | 304 |
| СГ75МТ-650 | |||||||
| СГ75МТ-800 | 150 | 218 | 450 | 455 | 353 | 362 | 348 |
| СГ75МТ-1000 | |||||||
| СГ75МТ-1600 | 200 | 295 | 424 | 431 | 380 | ||
| СГ75МТ-2500 | |||||||
| СГ75МТ-4000 | |||||||
| СГ16МТ-100 | 50 | 103 | 103 | 150 | — | 260 | — |
В счетчиках СГ 16МТ-Р применена оригинальная конструкция входного стабилизатора потока газа, что обеспечило высокую метрологическую стабильность при минимальной длине прямых участков до и после счетчика равной 2 Ду и 1 Ду.
| Обозначение исполнения счетчика | Расход | |||||
| Qmax, м3/ч | Qmin, м3/ч | Ду | ||||
| 1:12,5 | 1:20 | 1:25 | 1:30 | |||
| СГ16МТ-100-Р-1 | 100 | 8 | 50 мм | |||
| СГ16МТ-160-Р-2 | 160 | 8 | 80 мм | |||
| СГ16МТ-250-Р-3 | 250 | 10 | ||||
| СГ16МТ-400-Р-3 | 400 | 16 | 100 мм | |||
| СГ16МТ-650-Р-1 | 650 | 25 | ||||
| СГ16МТ-800-Р-3 | 800 | 25 | 150 мм | |||
| СГ16МТ-1000-Р-3 | 1000 | 32,5 | ||||
| СГ16МТ-1600-Р-3 | 1600 | 50 | 200 мм | |||
| СГ16МТ-2500-Р-3 | 2500 | 80 | ||||
| СГ16МТ-4000-Р-3 | 4000 | 130 | ||||
— Межповерочный интервал: 5 лет
— Гарантийный срок: 24 месяца
— Срок службы: не менее 12 лет
Обозначение при заказе счетчика СГ-16МТ, СГ-75МТ
При заказе следует указать тип прибора, максимальное значение объемного расхода и давления газа, нижний предел температурного диапазона, материал из которого изготавливается прибор, диапазон измерения расхода (1:20 цифрой 2; 1:10 не указывается).
Пример:
Счетчик газа для максимального значения объемного расхода 250 м3/ч и давления среды до 1,6 МПа (16 кгс/см2) с «НЧ» выходом, предназначенный для эксплуатации при температуре от -40 °С, материал — сталь, диапазон измерения — 1:20: СГ-16МТ-250-40-С-2 ТУ4213-001-07513518-94.
Счетчик газа для максимального значения объемного расхода 250 м3/ч и давления среды до 7,5 МПа (75 кгс/см2), без фланцевого исполнения, предназначен для эксплуатации при температуре от -40 °С, материал — сталь: СГ-75МТ-250-40-С-2 ТУ4213-001-07513518-94.
Возможные ошибки при оформлении заказа на счетчики газа СГ-16МТ, СГ-75МТ
Ввиду относительной сложности обозначения и формы заказа счетчика газа СГ-16МТ, СГ-75МТ счетчики газа турбинные, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: торбинный или термосчётчик и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками; СГ-16-МТ, СГ-75-МТ, СГ-I6МТ, СГ75МТ, СГ-75Т и т.д.;
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: CU-16VN, CU-75VN, CU16VN, CU75VN, (в En-раскладке) SG-16МТ, SG-75MT, SG-16-МТ, SG-75-MT, CG-16VN, CG-75Mt и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчики газа турбинные, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, тип, количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
