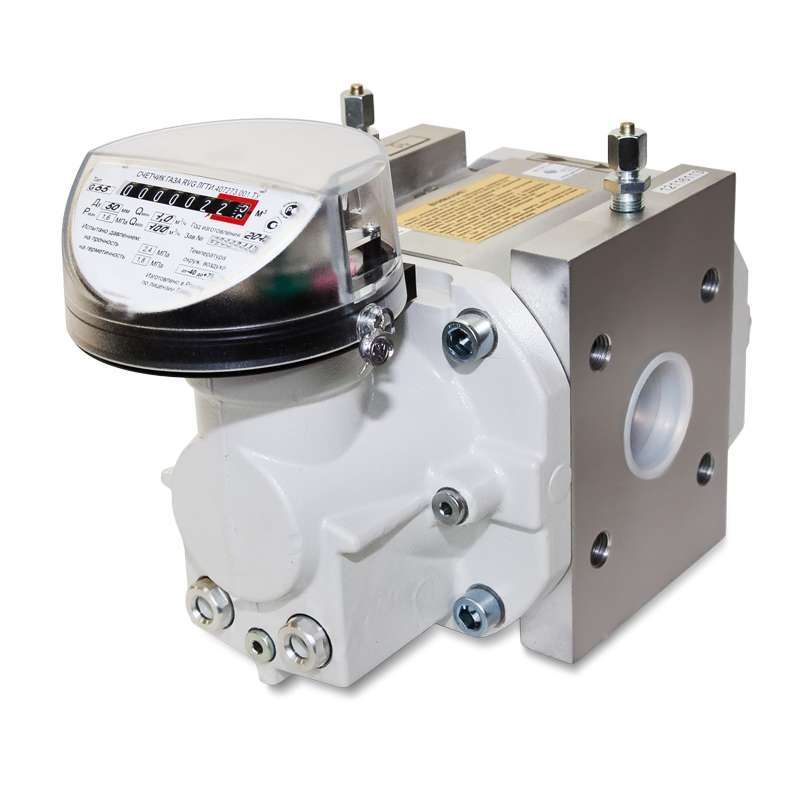

RVG cчетчики газа ротационные (G16; G25; G40; G65; G100; G160; G250; G400) используются для технологического и коммерческого учета объема неагрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.
Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронным корректором ЕК270.
Стоимость счетчика газа RVG зависит от типоразмера (Ду), дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика газа RVG, как выбрать, заказать, купить).
Цена расходомера-счетчика газа RVG — высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе газосчетчиков RVG (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Отличительные особенности счетчика газа RVG
— Диапазон измеряемых расходов от 0,6 м³/ч до 650 м³/ч;
— Рабочее давление газа не более 1,6 МПа;
— Диапазон измерения расходов Qмин / Qмакс: до 1:160
— Диапазоны температур:
окружающей среды Тос от −40 до +70°С;
измеряемой среды Тис от −30 до +70°С ;
— Пределы допускаемой относительной погрешности основного исполнения:
не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;
не более ±2% в диапазоне расходов от Qmин до 0,1Qмакс;
— Пределы допускаемой относительной погрешности дополнительного исполнения, имеющего в обозначении букву «У»:
не более ±1% в диапазоне расходов от 0,05Qмакс до Qмакс;
не более ±2% в диапазоне расходов от Qmин до 0,05Qмакс;
— Межповерочный интервал (МПИ) 5 лет.
Преимущества счетчика газа RVG (РВГ):
— высокие метрологические характеристики;
— широкий диапазон измеряемых расходов;
— низкая потеря давления на счетчике;
— быстродействие и высокая точность в импульсном режиме эксплуатации;
— отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруглости трубопровода;
— монтаж на горизонтальных и вертикальных участках трубопровода;
— независимость точности измерений от давления и характера потока газа в сети;
— возможность работы с электронными корректорами ЕК270, ЕК260*, ЕК-88*, ТС220, ТС215*, ТС210*, ТС-90*;
— возможность использования высокочастотного А1К и среднечастотного датчика R300 в комплексах СГ-ЭК с корректором ЕК270 для контроля расхода газа;
— энергонезависимость.
* — эти электронные корректоры сняты с производства.
Технические характеристики ротационного счетчика газа RVG-G16…G400
Роторный (ротационный) счетчик газа RVG-G16…G400 работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.
Два низкочастотных датчика импульсов Е1 (герконовый контакт), один из которых при работе с электронным корректором используется для счета импульсов, второй — для обеспечения возможности контроля несанкционированного вмешательства. По специальному заказу счетчики газа RVG комплектуются среднечастотным датчиком Е300 и высокочастотным А1К. Сочетание различных типов датчиков импульсов позволяет использовать счётчик газа RVG в системах автоматического регулирования и контроля (АСУ ТП).
| Диапазон измерений Qmax /Qmin | 1 : 30 (по заказу 1:50, 1:65, 1:80, 1:100, 1:160) |
| Погрешность измерений: в диапазоне от Qmin до 0,1 Qmax в диапазоне от 0,1 Qmax до Qmax |
2 % 1 % |
| Порог чувствительности | 0,1 — 0,40 м3/ч |
| Максимальное рабочее давление | 1,6 МПа |
| Диапазон температуры: | |
| – окружающей среды, Тос | от -30 °С до +70 °С |
| – измеряемой среды, Тис | от -20 °С до +60 °С |
| Межповерочный интервал (МПИ) | 5 лет |
Типоразмеры и диапазоны измерения расхода газа счетчика RVG-G16…G400
| Типоразмер счетчика RVG | Порог чувствительности, м3/ч | Диапазон расхода, Qmax/Qmin | Qmax, м3/ч | 2*НЧ(Е1), имп/м3 (стандарт) | ВЧ(А1К), имп/м3 (дополн.) | Перепад P при Qmax, Па |
| G16 | 0,1 | 1:30 | 25 | 10 | 14025 | 45 |
| G25 | 0,1 | 1:30; 1:50; 1:65 | 40 | 10 | 14025 | 75 |
| G40 | 0,1 | 1:30; 1:50; 1:65; 1:80 | 65 | 10 | 14025 | 180 |
| G65 | 0,1 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 100 | 10 | 14025 | 390 |
| G100 | 0,16 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 160 | 1 | 7528 | 390 |
| G160 | 0,25 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 250 | 1 | 3882 | 525 |
| G250 | 0,40 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 400 | 1 | 3187 | 975 |
| G400 (Дy100) | 0,65 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 650 | 1 | 2191 | 1100 |
| G400 (Дy150) | 0,65 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 650 | 1 | 2191 | 1100 |
Параметры датчиков импульсов
| Параметр | Е1 | Е300 | А1К |
| Напряжение питания U, В | 24,0 | 8,0 | 8,0 |
| Ток нагрузки Imax, мA | 50 | ≤ 3 | ≤ 2,1 |
| Imin, мA | – | ≥ 1 | ≥ 1,2 |
| Мощность Pmax, Вт | 0,25 | – | – |
| Добавочное сопротивление R, Ом | 100 ± 20% | – | – |
Форма записи обозначения при заказе счетчика газа RVG-G16…G400
С целью оптимизации подбора исполнения счетчика газа RVG-G16…G400, в наибольшей степени удовлетворяющего запросам конкретного потребителя, при подаче заявки и оформлении заказа рекомендуется заполнение опросного листа (высылается по запросу).
Возможные ошибки при оформлении заказа на роторные газовые счетчики РВГ (газосчетчики промышленные)
Рекомендуем быть внимательными при оформлении заказа на роторные газовые счетчики РВГ (газосчетчики промышленные), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: расходомер газа, газовый преобразователь расхода, прибор учета газа, детектор, регистратор, индикатор, измеритель, сигнализатор, регулятор, датчик и т.д. и т.п.
— неправильные обозначения модели, ошибки и описки: RGV-, GVR-, VRG-, VGR- и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: rotary gaz meter RVG, rvg schetchiki-gaza-rotatsionnye, КМП (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи — роторные датчики расхода газа RGV(расходомеры-газосчетчики), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на ротационные счетчики газа RVG:
см. Карта заказа RVG счетчики газа ротационные (скачать опросный лист).
см. Технические характеристики RVG счетчики газа ротационные (Тех.описание).
см. Руководство по эксплуатации RVG счетчики газа ротационные.
см. Методика поверки RVG счетчики газа роторные.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) бытового газового счетчика, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт газосчетчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
