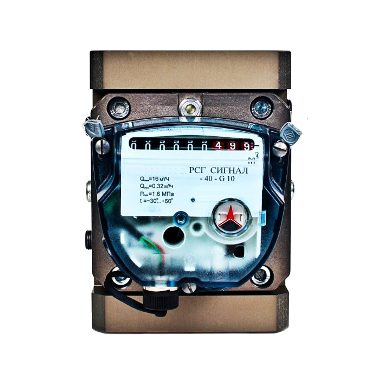

Роторный (ротационный) счетчик газа РСГ-G10…G250-Сигнал(Ду40…Ду100) предназначен для измерения объема природного газа и других неагрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с рабочими расходами от 0,25 до 400 м³/час (от G10 до G250) с целью его коммерческого и технологического учёта при давлении до 1,6 МПа
Основные параметры ротационного счетчика газа РСГ-G10…G250-Сигнал (Ду 40…100мм):
— Т окр. среды Тос от -40°С до +60°С.
— Т изм. среды Тис от -30°С до +60°С.
— Р раб. до 1,6 МПа.
— Основная относительная погрешность:
от Qмин.до 0,1Qном. ±2 %
0,1 Qном. до Qмакс. ±1 %.
— Варианты повышенной точности не более 0,75%.
— Степень пылевлагозащиты IP66.
Преимущества счетчика газа РСГ-G10…G250-Сигнал:
— Наличие сертификата «ГАЗПРОМСЕРТ».
— Установка датчиков давления, температуры и перепада давления в корпус счетчика.
— Расширенный диапазон расходов до 1:200 по умолчанию.
— Мультипозиционный монтаж.
— МПИ 6 лет.
— Не требуют прямых участков.
— Низкая потеря давления на счетчике.
Стоимость счетчика газа РСГ-Сигнал зависит от типоразмера (Ду), дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика газа РСГ, как выбрать, заказать, купить).
Цена расходомера-счетчика газа РСГ — высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе газосчетчиков РСГ (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики ротационного счетчика газа РСГ-Сигнал (Ду 40)
| Типоразмер | G10 | G16 | G25 | G40 |
| Qmax., м3/ч | 16 | 25 | 40 | 65 |
| Диапазон измерений Qmax./ Qmin. | от 1:20 до 1:50 | от 1:20 до 1:100 | от 1:20 до 1:160 | от 1:20 до 1:200 |
| Порог чувствительности, м3/ч, не более | 0,03 | 0,03 | 0,05 | 0,05 |
| Потеря давления Р, Па, не более | 27 | 67 | 111 | 268 |
| 1 имп. НЧ LF Суblе Sensor, м3/имп | 0,01 | 0,01 | 0,01 | 0,01 |
| 1 имп. ВЧ л/имп* | 0,0227 | 0,0227 | 0,0324 | 0,0324 |
| Частота ВЧ при Qmax., Гц* | 195 | 305 | 343 | 558 |
| Циклический объем, дм3 | 0,14 | 0,14 | 0,19 | 0,19 |
Технические характеристики ротационного счетчика газа РСГ-Сигнал (Ду 50, Ду 80, Ду 100)
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160 | G250 |
| Ду, мм | 50 | 50 | 50 | 50 | 80 | 80 | 100 |
| Qmax., м3/ч | 25 | 40 | 65 | 100 | 160 | 250 | 400 |
| Диапазон измерений Qmax/ Qmin | от 1:20 до 1:50 | от 1:20 до 1:100 | от 1:20 до 1:160 | от 1:20 до 1:200 | от 1:20 до1:160 | ||
| Порог чувствительности, м3/ч, не более | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 | 0,15 | 0,2 |
| Потеря давления Р, Па, не более | 10 | 27 | 71 | 168 | 140 | 220 | 212 |
| 1 имп. НЧ LF Cyble Sensor, м3/имп | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 1 |
| 1 имп. СЧ л/имп* | 2,72 | 2,72 | 2,72 | 2,72 | 4,36 | 8,26 | 32,6 |
| Частота СЧ при Qmax, Гц* | 2,55 | 4,08 | 6,64 | 10,2 | 10,2 | 8,41 | 3,40 |
| 1 имп. ВЧ л/имп* | 0,0585 | 0,0585 | 0,0585 | 0,0585 | 0,0939 | 0,178 | 0,365 |
| Частота ВЧ при Qmax., Гц* | 119 | 190 | 309 | 475 | 473 | 390 | 304 |
| Циклический объем, дм3 | 0,59 | 0,59 | 0,59 | 0,59 | 0,94 | 1,78 | 3,65 |
Форма записи обозначения при заказе счетчика газа РСГ
С целью оптимизации подбора исполнения счетчика газа РСГ , в наибольшей степени удовлетворяющего запросам конкретного потребителя, при подаче заявки и оформлении заказа рекомендуется заполнение опросного листа (высылается по запросу).
Возможные ошибки при оформлении заказа на роторные газовые счетчики РСГ (газосчетчики промышленные)
Рекомендуем быть внимательными при оформлении заказа на роторные газовые счетчики РСГ (газосчетчики промышленные), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: расходомер газа, газовый преобразователь расхода, прибор учета газа, детектор, регистратор, индикатор, измеритель, сигнализатор, регулятор, датчик и т.д. и т.п.
— неправильные обозначения модели, ошибки и описки: РСГ-Сигнал, РГС-Сигнал, СРГ-, ГСР- — и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: rotary gaz meter RSG, rsg schetchik gaza rotatsionnyj , HCU- (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи — роторные датчики расхода газа РСГ40…РСГ100 (расходомеры-газосчетчики), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на ротационные счетчики газа РСГ:
см. Карта заказа РСГ счетчики газа ротационные (скачать опросный лист).
см. Технические характеристики РСГ счетчики газа ротационные (Тех.описание).
см. Руководство по эксплуатации РСГ счетчики газа ротационные.
см. Методика поверки РСГ счетчики газа роторные.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) бытового газового счетчика, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт газосчетчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
