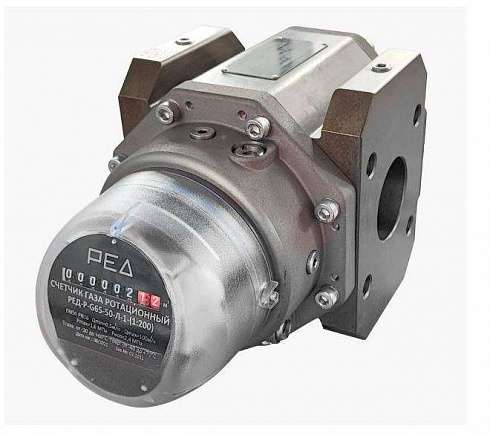

Ротационный счетчик газа РЕД-Р G10...G1000

Промышленный роторный (ротационный) счетчик газа РЕД-Р G10…G1000 DN25…DN200 предназначен для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.

Внимание! Для учета кислорода использование счетчика РЕД-Р запрещено!

Счетчик газа РЕД-Р допускается применять также на опасных производственных объектах газовой и других областей промышленности.

Счетчик газа РЕД-Р предназначен для размещения и эксплуатации во взрывоопасных зонах согласно ПУЭ (“Правила устройства электроустановок”), в которых возможно образование смесей газов и паров с воздухом, отнесенных к категориям IIВ и IIС групп Т1‐Т4 по ГОСТ 30852.10‐2002 (МЭК 60079‐
11:1996).

Счетчик газа РЕД-Р обеспечивает взрывозащиту при подключении электронных корректоров, которые прошли аттестацию на взрывобезопасность в установленном порядке и имеют соответствующие сертификаты по взрывозащищенности.

Маркировка взрывозащиты 1Ex iа IIС T4 X.

Межповерочный интервал (МПИ) 4 года.

Гарантийный срок эксплуатации счётчика РЕД-Р 12 месяцев со дня ввода счётчика в эксплуатацию, но не более 18 месяцев с даты изготовления.

Ротационный счетчик газа РЕД‐Р измеряет прошедший объем газа при рабочих условиях.

Для приведения измеренного объема газа к объему при стандартных условиях счетчик может быть укомплектован электронными корректорами различных производителей.

Счетчик газа РЕД-Р применим для работы с электронными корректорами объёма газа ЕК270, ЕК280, ЕК290, ТС220, Флоугаз, Флоугаз‐Т, СПГ 742, СПГ 761 и другими корректорами.

Исполнения счетчика газа РЕД-Р:

— Счетчик газа РЕД-Р исполнение «1» с пределами допускаемой относительной погрешности ±1 % в диапазоне расходов от 0,05 Qmax включительно до Qmax и ±2% в диапазоне расходов от Qmin включительно до 0,05 Qmax.

— Счетчик газа РЕД-Р Исполнение «2» с пределами допускаемой относительной погрешности ±0,9 % во всем диапазоне расходов от Qmin до Qmax, в соответствии с таблицей ниже.

Область применения счетчика газа РЕД-Р – промышленность (включая опасные производственные объекты) и коммунальное хозяйство, а также другие области деятельности, требующие учёта газа.

Стоимость счетчика газа РЕД-Р зависит от типоразмера (G10…G1000), номинального диаметра DN, исполнения (исп.1, исп.2), потребности в дополнительном оборудовании (газовом фильтре и др.), общего объема заказа и других ценообразующих факторов.
Цена счетчика газа РЕД-Р высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) счетчик газа РЕД-Р, а также наличие на складе промышленных газосчетчиков (срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Форма заказа счетчика газа РЕД-Р

В комплект поставки счетчика газа РЕД-Р входят составные части и документация, приведенные в следующей таблице:

Дополнительное оборудование для счетчика газа РЕД-Р (поставляется по отдельному заказу):

— гильза защитная для установки датчика температуры,

— корректор объема газа (модель прибора по согласованию),

— дополнительный временный фильтр,

— фильтр газа РЕД (модель прибора по согласованию — Фильтр тонкой очистки газовый литой РЕД-25,-40,-50, Фильтр тонкой очистки газовый стальной сварной РЕД-С DN25…DN500),

— комплект прямых участков.

1. Технические характеристики ротационного счетчика газа РЕД-Р G10…G1000

1.1. Устройство и работа счетчика газа РЕД-Р

Ротационный счетчик газа РЕД-Р G10…G1000 состоит из следующих основных частей:

‐ корпус,

‐ крышка задняя,

‐ крышка передняя,

‐ два ротора,

‐ редуктор,

‐ магнитная муфта,

‐ счетный механизм,

‐ НЧ датчик импульсов (стандартно геркон, датчик Холла по спецзаказу),

‐ гильза защитная датчика температуры.

Ротационный (роторный) счетчик газа РЕД-Р работает по принципу вытеснения строго определенного объема газа вращающимися роторами.

Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух
синхронно вращающихся в противоположных направлениях роторов.

Вращательное движение роторов через редуктор и магнитную муфту передается на 8–ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.

Цифры счетного механизма, стоящие после запятой, обрамлены красным цветом.

Для удобства считывания показаний, например, при установке на вертикальном участке трубопровода, корпус счетного механизма имеет возможность поворачиваться вокруг своей оси на 355°.

Для формирования импульсов, количество которых пропорционально прошедшему объему газа, служит НЧ датчик импульсов, встроенный в счетчик. В счетчике устанавливается один из 2‐х типов НЧ датчиков: НЧ датчик (геркон) – применяется по умолчанию и НЧ датчик (датчик Холла) – по специальному заказу.

НЧ датчик (геркон) состоит из 3 герконов, 2 из которых отвечают сигнал расхода и один за сигнал магнитной помехи.

Ответный разъем датчика импульсов устанавливается на кабель, подключенный к корректору.

С помощью НЧ датчика импульсов рабочий объем может быть передан на корректоры объема газа или вычислители.

Вид климатического исполнения счётчика РЕД-Р – C2 по ГОСТ Р 52931‐2008.

Счетчик газа РЕД-Р устойчив к воздействию синусоидальной вибрации в соответствии с требованиями к группе N2 по ГОСТ Р 52931‐2008.

Параметры потока измеряемого газа:

‐ значения чисел Рейнольдса (Re) должны находиться в диапазоне от 10 до 3,5∙106;

‐ скорость потока газа зависит от расхода газа.

1.2. Основные параметры счетчика газа РЕД-Р

Таблица 1. Технические характеристики счетчиков газа РЕД‐Р, часть 1

Таблица 2. Технические характеристики счетчиков газа РЕД‐Р, часть 2

Таблица 3. Технические характеристики счетчиков газа РЕД‐Р, часть 3

1.3. Габаритные и монтажно-присоединительные размеры счетчика РЕД-Р

Габаритные размеры счетчиков газа РЕД‐Р (DN25 – DN100)

Таблица 4.1 Габаритные размеры счетчиков газа РЕД‐Р (DN25 – DN100)

Габаритные размеры счетчиков газа РЕД‐Р (DN150 – DN200)

Таблица 4.2 Габаритные размеры счетчиков газа РЕД‐Р (DN150 – DN200)

1.3.1. Требования, которые необходимо учитывать при установке счётчика РЕД-Р:

‐ счетчики следует устанавливать в закрытом помещении или под навесом, обеспечивающим защиту от внешних атмосферных осадков,

‐ счетчик может устанавливаться как на горизонтальных, так и вертикальных участках трубопровода,

‐ место установки счетчика на трубопроводе следует выбрать так, чтобы предохранить его от ударов, производственной вибрации, механических воздействий и внешнего постоянного или переменного магнитного поля,

‐ счетчики не рекомендуется устанавливать в нижней части трубопровода, где возможно скопление конденсата,

‐ при наличии в газе конденсирующихся примесей воды счетчик следует располагать на вертикальном участке трубопровода при направлении потока газа сверху‐ вниз,

‐ прямые участки до и после счетчика во всем диапазоне рабочих давлений не требуются,

‐ при монтаже счетчика не предъявляется, каких ‐ либо требований к величине несоосности счётчика и трубопровода и к степени некруглости трубопровода. Счетчик может быть установлен в непосредственной близости от фильтра газа или регулятора давления газа, а также иных местных
сопротивлений в том числе конфузоров и диффузоров,

‐ допустимая разность внутреннего диаметра измерительного трубопровода и диаметра условного прохода счетчика ± 10%. Диаметр условного прохода (или его номинальный диаметр) счетчика «РЕД‐Р» не совпадает с истинным внутренним диаметром счетчика. Поэтому, при проведении проверки реализации МИ нужно сравнивать средний внутренний диаметр сечений измерительного трубопровода не с истинным внутренним диаметром счетчика, а с диаметром его условного прохода,

‐ рекомендуется не применять тефлоновую ленту при монтаже оборудования, установленного до счётчика, чтобы избежать попадания частиц тефлона в измерительную камеру счетчика,

‐ рекомендуется устанавливать специальные подпорки под счетчики газа типоразмеров G160 – G1000 при их монтаже в трубопровод,

‐ минимальное рекомендуемое расстояние счетчика от стены в горизонтальной плоскости, которое должно обеспечивать доступ для его технического обслуживания.

2. Возможные ошибки при оформлении заказа на роторный газовый счетчик РЕД-Р-G10…G1000

Рекомендуем быть внимательными при оформлении заказа на роторный газовый счетчик РЕД-Р-G10…G1000, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: роторный счетчик газа, газосчетчик, акустический расходомер газа, газовый преобразователь расхода, прибор учета газа, газомер, газоизмеритель, детектор, регистратор, индикатор, измеритель, сигнализатор, регулятор, датчик, газоанализатор, газосигнализатор и т.д. и т.п.
— неправильные обозначения модели: РЭД-Р, РД-Р, РДР, РЕДР, РЭДР, РЕД-П, РЕТ-Р, РГС, РСГ (др.модели) и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: gas meter RED-R, schetchik gaza red-r, HTL-H (в En-раскладке) и т.д. и т.п.:

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на расходомер-счетчик газа РЭД-Р, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и  параметры измеряемой (контролируемой) Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения  и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Техническая документация на ротационный счетчик газа РЕД-Р:
см. Карта заказа РЕД-Р счетчик газа ротационный (скачать опросный лист).
см. Технические характеристики РЕД-Р счетчик газа ротационный (Тех.описание).
см. Руководство по эксплуатации РЕД-Р счетчик газа ротационный.
см. Методика поверки РЕД-Р счетчик газа ротационный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) роторного газового расходомера-счетчика, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт газосчетчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
