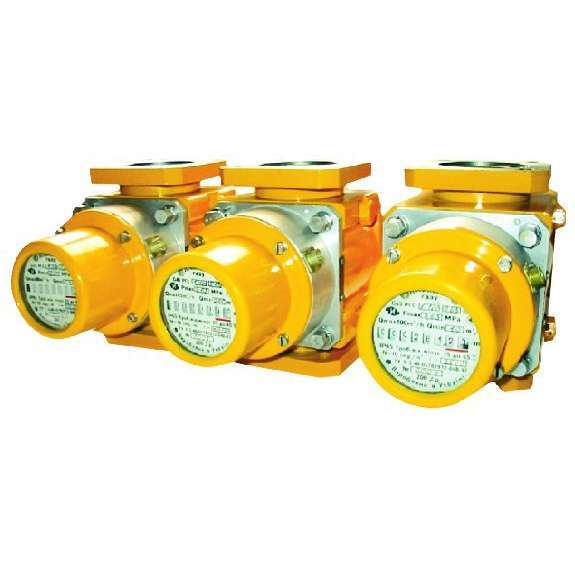

Счетчики газа РГС-Ех G25, G40, G65, G100, G160, G250 роторные (ротационные) предназначены для измерения количества газа, который протекает в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учета газа.
Счетчики газа РГС-Ех имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibІІBT3 X.
Особенности счетчика газа РГС-Ех
— Корпус и ротора счетчиков изготовлены из алюминиевого сплава.
— Сочетание надежности счетчиков РГC-Ех с высокой точностью измерения.
— В новых счетчиках РГС-Ех сохранены монтажные и присоединительные размеры счетчиков РГК-Ех, что дает возможность замены старых счетчиков на новые с минимальными затратами;
— Применение в конструкции счетчиков специальных подшипников повышенной стойкости.
— Соответствуют требованиям ДСТУ EN 12480:2006.
— Счетчики работают при давлениях газа до 1,0 МПа.
— Малая чувствительность к загрязненному газу.
— Простота монтажа и эксплуатации.
Основные технические данные счетчиков газа РГС-Ех
| Наименование параметра | Значение параметра | ||
| G25 РГС-Ех | G40 РГС-Ех | G65 РГС-Ех | |
| Номинальный расход Qnom м3/час | 25 | 40 | 65 |
| Максимальный расход Qmax м3/час | 40 | 65 | 100 |
| Минимальный расход Qmin м3/час при соотношении Qmin/Qmax : 1:65; 1:100; 1:160 |
0,65; 0,4; 0,25 | 1; 0,65; 0,4 | 1,6; 1; 0,65 |
| Максимальное рабочее давление, МПа | 0,63;1,0 | ||
| Номинальный диаметр, DN | 50 | ||
| Условия эксплуатации: температура, оС относительная влажность, % до |
от минус 25 до 65 95 |
от минус 50 до 65 95 |
|
| Пределы основной относительной погрешности, % Qmin≤Q<Qt Qt≤Q≤Qmax |
±2,0 ±2,0 |
||
| Значения импульса генератора импульсов ниской частоты | 1 имп. = 0,1 м3 | ||
| Масса, кг, не больше | 9,5 | 11,5 | |
Примечание: Qt — переходной расход, который должен быть не более 0,05Qmax
РГС-Ех счетчики газа роторные (ротационные) G100, G160, G250
РГС-Ех счетчики газа роторные(ротационные) предназначены для измерения количества газа, который протекает в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учета газа.
Счетчики газа РГС-Ех имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibІІBT3 X.
Особенности счетчика газа РГС-Ех
— Корпус и ротора счетчиков изготовлены из алюминиевого сплава.
— Сочетание надежности счетчиков РГC-Ех с высокой точностью измерения.
— В новых счетчиках РГС-Ех сохранены монтажные и присоединительные размеры счетчиков РГК-Ех, что дает возможность замены старых счетчиков на новые с минимальными затратами;
— Применение в конструкции счетчиков специальных подшипников повышенной стойкости.
— Соответствуют требованиям ДСТУ EN 12480:2006.
— Счетчики работают при давлениях газа до 1,0 МПа.
— Малая чувствительность к загрязненному газу.
— Простота монтажа и эксплуатации.
Основные технические данные счетчиков газа РГС-Ех
| Наименование параметра | Значение параметра | ||
| G 100 РГС-Ех | G 160 РГС-Ех | G 250 РГС-Ех | |
| Номинальный расход, Qnom, м3/год | 100 | 160 | 250 |
| Максимальный расход, Qmax, м3/год | 160 | 250 | 400 |
| Минимальный расход Qmin м3/час при соотношении Qmin/Qmax: 1:100; 1:160; 1:200 *; 1:250 * |
1,6; 1,0*; -; — | 2,5; 1,6; 1,3; 1,0 | 4,0; 2,5; 2,0; 1,6 |
| Максимальное рабочее давление, МПа | 1,6; 6,3 | ||
| Номинальный диаметр, DN | 80 | 100 | |
| Условия эксплуатации: температура, оС; относительная влажность, % до |
вид минус 50 до 65; до 95 | ||
| Пределы основной относительной погрешности,%: Qmіn≤ Q ≤ Qt; Qt ≤ Q ≤ Qmax | ±2,0; ±1,0 | ||
| Значения импульса генератора импульсов ниской частоты | 0,1 | ||
| Габаритные размеры, мм: Длина х Ширина х Высота | 370 х 210 х 300 | 460 х 250 х 300 | 460 х 250 х 300 |
| Масса, кг, не больше | 48 | 65 | |
Примечание: Qt — переходной расход, который должен быть не более 0,05Qmax
