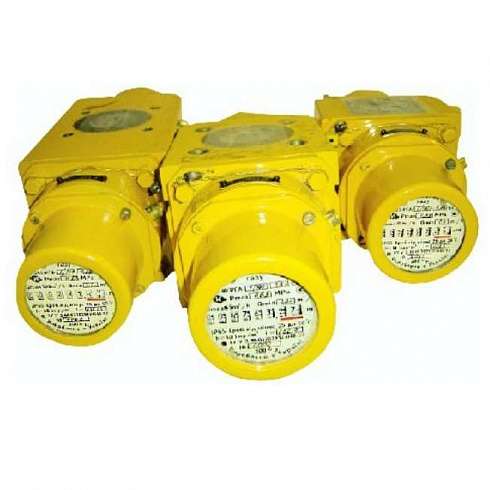

РГА, РГА-Ех счетчики газа роторные (ротационные) G10, G16 предназначены для измерения количества газа, протекающего в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учёта газа.
Счетчики газа РГА-Ех имеют выходной низкочастотный сигнал для работы с электронными корректорами газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibllBT3 X.
Особенности счетчика газа РГА
— Корпус и ротора счетчиков изготовлены из алюминиевых сплавов.
— Стабильность метрологических характеристик во времени.
— Использование в конструкции счетчиков специальных подшипников повышенной стойкости.
Преимущества счетчика газа РГА
— Соответствуют требованиям ДСТУ EN 12480:2006.
— Небольшая чувствительность к загрязненному газу, стойкость к пневмоударам.
— Простота монтажа и эксплуатации.
За отдельную плату счетчики комплектуются:
— Электронными корректорами объема газа;
— Фильтрами газа типа ФГК или ФГТ со сменным фильтрующим элементом;
— Комплектом присоединительных фланцев;
— Защитными гильзами для преобразователя температуры (термометра).
Основные технические данные счетчиков газа РГА, РГА-Ех типоразмеров G10, G16
| Наименование параметров | Значение параметров | |||
| G10 | G16 | |||
| РГА | РГА-Ех | РГА | РГА-Ех | |
| Номинальный расход Qnom, м3/час | 10 | 16 | ||
| Максимальный расход Qmax, м3/час | 16 | 25 | ||
| Минимальный расход Qmin, м3/час при соотношении Qmin/Qmax: 1:50; 1:100 | 0,3; 0,16 | 0,5; 0,25 | ||
| Максимальное рабочее давление, МПа | 0,005 | 0,3 | 0,005 | 0,3 |
| Номинальный диаметр DN | 32 | |||
| Условия эксплуатации: температура, оС; относительная влажность, % | от минус 25 до 50; до 95 | |||
| Пределы основной относительной погрешности Qmin≤Q< Qt Qt≤Q< Qmax |
±2,0% ±1,0% |
|||
| Значения импульсу генератора импульсов низкой частоты | — | 1 имп = 0,01 м3 | — | 1 имп = 0,01 м3 |
| Масса, кг не более | 3,3 | 4,3 | ||
Примечание:
Qt — переходной расход, который должен быть не более:
0,1 Qmax для счетчиков с соотношением расходов 1:50;
0,05 Qmax для счетчиков с соотношением расходов 1:100.
