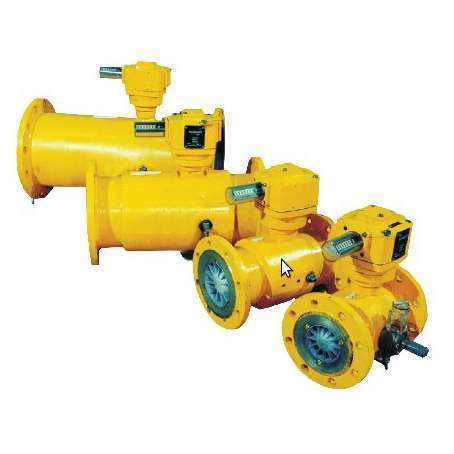

Счетчики газа турбинные ЛГ-К-Ех (СГ) предназначены для измерения количества газа, протекающего в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учета газа.
Модели счетчиков газа: ЛГ-К-80-Ех, ЛГ-К-100-Ех, ЛГ-К-150-Ех, ЛГ-К-200-Ех, ЛГ-К-250-Ех, ЛГ-К-300-Ех, СГ-80, СГ-100, СГ-150, СГ-200, СГ-250, СГ-300
Счетчики газа ЛГ-К-Ех (СГ) имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа и высокочастотный сигнал, используемый при поверке счетчиков.
Счетчики газа ЛГ-К-Ех (СГ) взрывозащищённые, имеют маркировку взрывозащиты 1ExibIIBT3 X.
Особенности счетчика газа ЛГ-К-Ех (СГ):
— Высокая надежность счетчиков в эксплуатации.
— Стабильность метрологических характеристик во времени.
— Широкий диапазон рабочих давлений — от 0,63 до 10 МПа.
— Стойкость к перезагрузкам.
— Турбинные колеса счетчиков изготовляются из алюминиевых сплавов с последующим
твердым анодированием.
— Использование в конструкции счетчиков специальных подшипников повышенной стойкости.
— Использование современных полимерных материалов.
Стандартно счетчики поставляются без масляного насоса. По отдельному заказу счетчики могут оснащаться масляным насосом.
Освоены в производстве счетчики ЛГ-К-Ех с штуцером для термопреобразователя сопротивления.
Основные технические характеристики счетчиков газа ЛГ-К-Ех (СГ)
| Название параметров | Значения параметров | ||||||||||
| ЛГ-К-80-Ех (СГ-80) | ЛГ-К-100-Ех (СГ-100) | ЛГ-К-150-Ех (СГ-150) | ЛГ-К-200-Ех (СГ-200) | ЛГ-К-250-Ех (СГ-250) | ЛГ-К-300-Ех (СГ-300) | ||||||
| Номинальный расход, Qnom, м3/час | 160 | 250 | 250 | 400 | 400 | 650 | 1000 | 1000 | 1600 | 2500 | 4000 |
| Максимальный расход, Qmax, м3/час | 250 | 400 | 400 | 650 | 650 | 1000 | 1600 | 1600 | 2500 | 4000 | 6000 |
| Минимальный расход, Qmin, м3/час при соотношении Qmin/ Qmax 1:20; 1:30; 1:50 | 13 | 13 | 20 | 20; 13* | 32 | 32; 20* | 50 | 80 | 80; 50* | 130; 80 | 200; 130 |
| Порог чувствительности, м3/час не более при соотношении: 1:20; 1:30 | 0,02 Qmax | ||||||||||
| 1:50 | 0,01 Qmax | ||||||||||
| Минимальное рабочее давление газа, кПа, не менее | 1,2 | 1,7 | 1,2 | 1,7 | 1,2 | 2,8 | |||||
| Максимальное рабочее давление газа, МПа (кгс/см2) | 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0 (6,3; 10; 16; 25; 40; 63; 80; 100) | ||||||||||
| Границы основной относительной погрешности, %: Qmin≤Q< Qt; Qt≤Q< Qmax | ±2,0; ±1,0 | ||||||||||
| Количество разрядов отсчетного устройства | 8 | 9 | |||||||||
| Номинальный диаметр, DN | 80 | 100 | 150 | 200 | 250 | 300 | |||||
| Объем газа, соответствующий одному импульсу выходного низкочастотного сигнала, м3/имп. | 1 | 10 | |||||||||
| Название параметров | Значения параметров | |||||
| ЛГ-К-80-Ех (СГ-80) | ЛГ-К-100-Ех (СГ-100) | ЛГ-К-150-Ех (СГ-150) | ЛГ-К-200-Ех (СГ-200) | ЛГ-К-250-Ех (СГ-250) | ЛГ-К-300-Ех (СГ-300) | |
| Условия эксплуатации: температура °С; относительная влажность % | от минус 30 до 60; до 95 % | |||||
| Масса, кг, не более | 23-45 | 40-49 | 58-106 | 110-194 | 130-200 | 200-270 |
* изготовляются по отдельному заказу и по метрологической аттестации
Примечание:
1. Qt-переходной расход, не превышающий:
-0,2 Qmax для счетчиков с диапазоном измерений 1:20;
-0,15 Qmax для счетчиков с диапазоном измерений 1:30
-0,1 Qmax для счетчиков с диапазоном измерений 1:50
2. Масса и габаритные размеры — в зависимости от исполнения
Обозначение счетчиков при заказе
GQnomЛГ-К-DN-i-Pраб— Ex (СГ-DN-Qnom— i-Pраб), или
GQnomЛГ-К-DN-i-Pраб-Т- Ex (СГ-DN-Qnom— i-Pраб-Т)
где: GQnom — обозначение типоразмера счетчика. Это значение номинального расхода газа Qnom (в рабочих условиях), измеряемого счетчиком, в м3/час .
DN — номинальный диаметр счетчика, значения которого для этих счетчиков: 80; 100; 150; 200; 250;300.
і — диапазон измерений это отношение Qmin/Qmax, при которых счетчик работает с относительными погрешностями, не превышающими границ допустимых значений; составляет для этих счетчиков 1:20; 1:30, 1:50.
Рраб — максимальное рабочее давление, МПа, характеризующее прочность корпуса счетчика. Значение рабочих давлений соответствует ряду: 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0.
Т — счетчик со штуцером для термопреобразователя сопротивления.
Ex — знак, показывающий, что счетчик взрывозащищенный.
