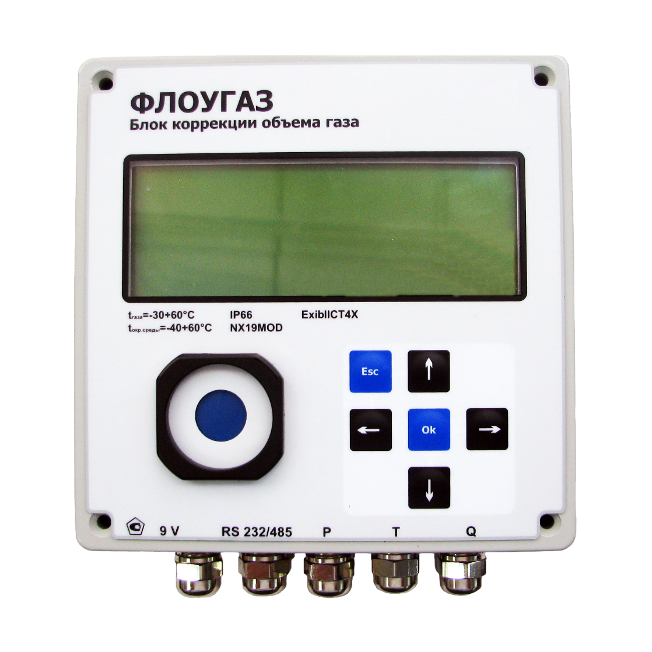

Электронный микропроцессорный корректор объема газа ФЛОУГАЗ-А (блок коррекции объема газа серии 10А, 16А, 30А, 80А, 100А) предназначен для приведения рабочего объёма газа, проходящего через счетчик газа, к стандартным условиям в соответствии с ГОСТ 2939–63 (температура плюс 20°С и давление 101325 Па).
Измеряемые газы: природный газ, свободный нефтяной газ, азот N2, воздух, углекислый газ CO2, инертные газы и др.
Корректор объема газа ФЛОУГАЗ-А имеет взрывозащищенное искробезопасное исполнение Exi, маркировка взрывозащиты 1Ex ib IIС T4 Х.
Область применения газового корректора ФЛОУГАЗ-А – коммерческий и технологический учет расхода (потребления) газа на на газораспределительных станциях и газораспределительных пунктах промышленных предприятий и объектов жилищно-коммунального хозяйства ЖКХ (АГРС, ПРГ (ГРПШ/ГРУ/ПГБ), котельных установках (ТКУ, ТЭЦ).
Скачать опросный лист на корректор ФЛОУГАЗ flougaz-oprosnyj-list.
Корректор газа Флоугаз-А входит в состав различных газоизмерительных комплексов, например КИ-СТГ, -РС, -УС, а также узлов учета газа, где используются турбинные, ротационные (роторные), мембранные (диафрагменные), ультразвуковые (акустические) и другие типы газовых счетчиков-расходомеров.
Блоки коррекции Флоугаз-А имеют различные модификации в зависимости:
— от диапазона измерения абсолютного (избыточного) давления (Флоугаз-10А, 16А, 30А, 80А, 100А) и места установки преобразователя давления ( встроенный в корпус вычислителя или выносной);.
— от типа преобразователя температуры газа (применяются медный или платиновый термопреобразователи по ГОСТ 6651, варианта его использования (интегрированный или не интегрированный, т. е. не заменяемый или заменяемый в условиях эксплуатации, встроенный в корпус вычислителя блока или выносной);
Дополнительно корректоры Флоугаз могут комплектоваться преобразователем перепада давления для измерения перепада давления на счетчике газа и преобразователем температуры окружающей среды.
Блок Флоугаз может использоваться в качестве датчика давления и температуры.
1. Функциональные особенности и преимущества электронного микропроцессорного корректора объема газа ФЛОУГАЗ:
— наличие сертификата «ГазПромСерт»;
— совместимость со всеми типами счетчиков, имеющими НЧ/ВЧ импульсный выход;
— высокая метрологическая стабильность;
— калибровка канала измерения давления в диапазоне 1:11;
— работа на давлении до 10,0 МПа (мод. 100А);
— одновременная работа трех интерфейсов RS-232 (2 шт.) и RS-485, а также оптического порта;
— возможность дооснащения 3G/GPRS модемом;
— совместимость с различными системами телеметрии;
— дружественный интерфейс программного обеспечения;
— увеличенная глубина архивов до 40000 записей;
— автономное питание на 6 лет;
— межповерочный интервал (МПИ) 6 лет;
— взрывозащищенное искробезопасное исполнение 1ExibIIСT4Х;
— наличие оптопорта и 6-и кнопочной клавиатуры;
— доступная цена.
Стоимость корректора объема газа ФЛОУГАЗ зависит исполнения, дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа корректора ФЛОУГАЗ, опросный лист, как выбрать, заказать, купить).
Цена корректора газа ФЛОУГАЗ (блока коррекции) — высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе корректоров Флоугаз (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
2. Технические характеристики корректора объема газа ФЛОУГАЗ-А
Устройство и работа корректора ФЛОУГАЗ-А
В состав корректора объема газа ФЛОУГАЗ-А (блока коррекции) входят:
— вычислитель микропроцессорный с дисплеем, клавиатурой, автономным источником питания;
— преобразователь абсолютного (избыточного) давлении;
— преобразователь перепада давления;
— преобразователь температуры газа;
— преобразователь температуры окружающей среды;
— комплект монтажных частей (для установки блока Флоугаз на счетчик газа).
Принцип действия блока коррекции Флоугаз основан на измерении текущих значений давления, температуры, объема газа при рабочих условиях и вычисления по полученной информации с учетом компонентного состава газа объѐма и расхода, приведенных к стандартным условиям.
3. Условия эксплуатации корректора Флоугаз-А
Корректор Флоугаз работоспособен в рабочем диапазоне температур окружающей среды Тос от минус 40 °С до плюс 60 °С.
По устойчивости к воздействиям окружающей среды корректор Флоугаз соответствует степени защиты IP 66 по ГОСТ 14254.
По устойчивости к механическим воздействиям корректор соответствует группе исполнения N1 по ГОСТ Р 52931.
Блок коррекции объема газа Флоугаз устойчив к воздействию внешнего магнитного поля частотой 50 Гц и напряженностью 400 А/м.
Маркировка взрывозащиты – 1Ex ib IIС T4 Х. (искробезопасная электрическая цепь).
4. Основные метрологические параметры корректора ФЛОУГАЗ-А (блока коррекции объема газа)
| Наименование параметра (характеристики) | Модификация корректора (блока коррекции объема) газа | ||||
| ФЛОУГАЗ-10А | ФЛОУГАЗ-16А | ФЛОУГАЗ-30А | ФЛОУГАЗ-80А | ФЛОУГАЗ-100А | |
| Диапазоны измерения абсолютного давления, МПа | 0,08-1,0 | 1,6-16 | 0,3-30 | 0,8-80 | 1,0-10 |
| Относительная погрешность канала измерения давления, % | 0,25 | ||||
| Абсолютная погрешность измерения температуры, °С. | 0,5 | ||||
| Относительная погрешность приведения измеряемого объѐма газа к нормальным условиям, % |
0,4 | ||||
| Рабочий диапазон температур, °С | от -40 до +50 | ||||
| Температура измеряемой среды, °С |
от -20 до +50 | ||||
| Интерфейс | RS 232, RS 485, оптопорт | ||||
| Архивы: | Среднечасовые – 45 сут. | ||||
| Среднесуточные – 3 мес. | |||||
| Нештатные ситуации – 300 записей | |||||
| Межповерочный интервал, лет | 6 лет | ||||
| Взрывозащита | 1ExibIIAT4Х | ||||
| Пылевлагозащита | IP 66 | ||||
| Входной импульс объема | НЧ вход (2Гц Max) | ||||
| Габариты (мм) | H=220 x L=220 x B=197 | ||||
| Вес | 2,0Kg | ||||
| Материал корпуса | Алюминий | ||||
5. Комплектация при поставке корректора газа Флоугаз-А
| Наименование | Обозначение | Количество | Примечание |
| Блок коррекции объёма газа «ФЛОУГАЗ» | СЯМИ 408843-623 ТУ | 1 | |
| Руководство по эксплуатации | СЯМИ 408843-623 РЭ | 1 | |
| Паспорт | СЯМИ 408843-623 ПС | 1 | |
| Методика поверки | СЯМИ 408843-623 МП | 1 | |
| Комплект сервисных программ(диск CD-R) | СЯМИ. 00030-01 12 01 | 1 | |
| Руководство оператора | СЯМИ. 00033-01 34 01 | 1 | |
| Паспорт на термопреобразователь | 1 | Блоки с неинтегрированными преобразователями температуры |
|
| Оптическая головка | 623-СБ7 СП | 1 | По заказу |
| Жгут для модемной связи | 623-СБ11 СП | 1 | По заказу |
| Жгут для подсоединения принтера | 623-СБ16 СП | 1 | По заказу |
| Жгут преобразователя расхода | 623-СБ17 СП | 1 | |
| Программное обеспечение для корректировки метрологических характеристик блоков | СЯМИ.00031-01 12 01 | 1 | По заказу |
| Руководство оператора | СЯМИ.00034-01 34 01 | 1 | |
| Программное обеспечение для считывания и хранения информации с удалённых блоков | СЯМИ.00032-01 12 01 | 1 | По заказу |
| Руководство оператора | СЯМИ.00035-01 34 01 | 1 | |
| Монтажный комплект для установки блока на счетчик газа | СЯМИ.408843-623 Д1 | 1 | По заказу |
| Монтажный комплект для установки преобразователя перепада давления с вентильным блоком |
СЯМИ.408843-623 Д2 | 1 | По заказу |
| Преобразователь температуры окружающей среды | 1 | По заказу | |
| Модуль внешнего питания | 329-СБ16-04СП | 1 | По заказу |
| Модуль внешнего питания (с модемом) | 329-СБ16-02СП | 1 | По заказу |
ВНИМАНИЕ!
Корректор Флоугаз-А поставляется заказчику в базовом варианте с подстановочными значениями по давлению, равными верхней и нижней границе рабочего диапазона измерения давления и подстановочным значением по температуре – плюс 10°С. Значения максимального и минимального рабочих расходов счетчика и подстановочные значения для данных расходов равны нулю. Значения условно-постоянных величин установлены следующие: плотность газа при стандартных условиях — 0,68 кг/м³, содержание углекислого газа – 0,5%, содержание азота — 0,3%, атмосферное давление (при использовании преобразова- телей избыточного давления) – 760 мм рт. ст.
Без установки на месте эксплуатации максимального и минимального рабочих расходов счетчика расчет стандартного объема не производится.
При умышленном или неумышленном использовании «нулевых» подстановочных значений по максимальному и минимальному расходам счетчика при установленных значениях максимального и минимального рабочих расходов счетчика, стандартный объем при переходе границ диапазона измерения расхода считается без использования подстановочных значений (по измеренным значениям рабочего расхода, давления и температуры).
6. Форма записи обозначения при заказе корректора объема газа Флоугаз-А
Для оптимального подбора исполнения корректора объема газа Флоугаз (сужающего устройства) и расходомера (счетчика газа) на его основе, в наибольшей степени соответствующего запросам конкретного потребителя, и последующего оформления заказа на газовый корректор, рекомендуется заполнение опросного листа, ссылка на скачивание flougaz-oprosnyj-list.
6.1. Примеры обозначения корректора Флоугаз-А (блока коррекции объема газа) при заказе и их расшифровка:
Блок коррекции объема газа ФЛОУГАЗ-1А-4кПа-П-60-М СЯМИ. 408843-623 ТУ.
1 А — верхний предел диапазона измерения абсолютного давления, МПа;
4 кПа — верхний предел диапазона измерения перепада давления, кПа;
П — тип термопреобразователя для измерения температуры газа – платиновый;
60 — длина монтажной части термопреобразователя для измерения температуры газа, мм;
М- тип термопреобразователя для измерения температуры окружающей среды – медный.
Блок коррекции объема газа ФЛОУГАЗ-1А-М-80 СЯМИ. 408843-623 ТУ.
1 — верхний предел диапазона измерения избыточного давления, МПа;
М — тип термопреобразователя для измерения температуры газа – медный;
80 — длина монтажной части термопреобразователя для измерения температуры газа, мм.
7. Возможные ошибки при оформлении заказа на электронный корректор расхода газа Флоугаз-А (Flowgaz-A)
Рекомендуем быть внимательными при оформлении заказа на электронный корректор расхода газа Флоугаз (Flowgaz-A), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: вычислитель-корректировщик, счетчик газа, расходомер, преобразователь расхода, датчик, контроллер, регистратор, регулятор, сигнализатор, флуометр 10А, 16А, 30А, 80А, 100А, флоуметр, газоанализатор, газосигнализатор, газомер, газоизмеритель и т.д. и т.п.
— неправильные обозначения модели, ошибки и описки: Флоу-газ, Флуогаз, Flowgaz-A, Flow-gaz-A (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gas volume corrector Flougaz-A, gas flow corrector Flowgaz-A (10A 16A 30A 80A 100A), flougaz-A korrektor obema gaza, Akjeufp-F (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи расхода — вычислители Флоу-газ , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
8. Техническая документация на электронный корректор объема газа Флоугаз-А:
см. Карта заказа Флоугаз корректор объема газа (скачать опросный лист flougaz-oprosnyj-list).
см. Технические характеристики корректор объема газа (Тех.описание).
см. Руководство по эксплуатации Флоугаз корректор объема газа.
см. Методика поверки Флоугаз корректор расхода газа.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
