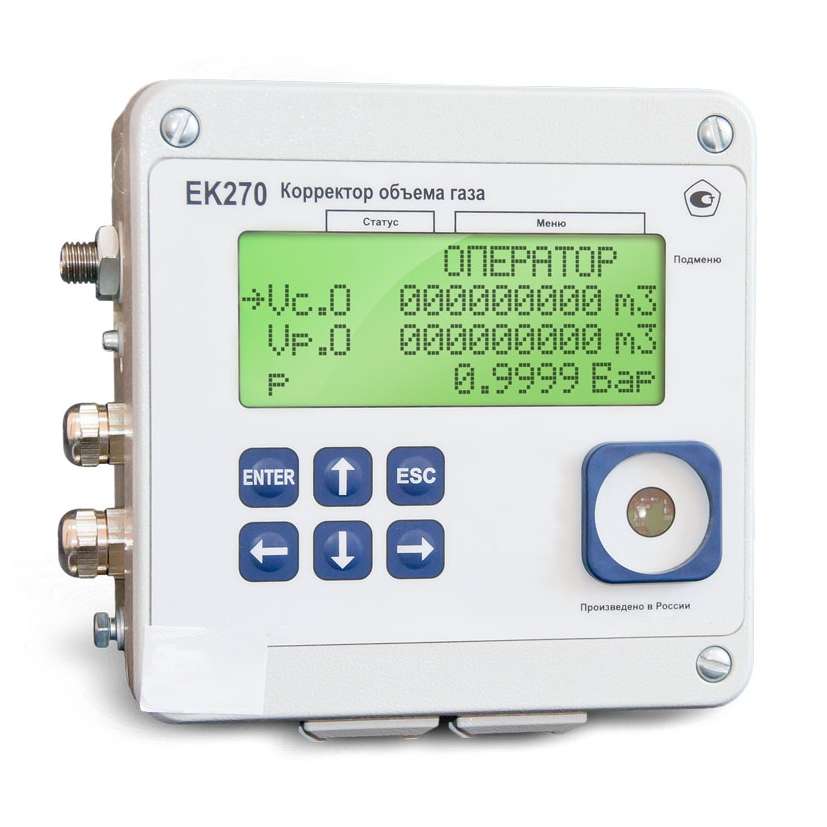

ЕК 270 корректор объема газа

Микропроцессорный корректор объема газа ЕК-270 с интегрированными преобразователями давления и температуры предназначен для измерения параметров газа и приведения рабочего объема газа, прошедшего через счетчик газа, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента сжимаемости газа по ГОСТ 30319.2 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа, отображения информации на дисплее, а также для передачи полученных данных в системы сбора данных (протоколы ГОСТ Р МЭК 611007 и Modbus; интерфейсы оптический и RS232/RS485).

Корректор объема газа ЕК-270 имеет взрывозащищенное искробезопасное исполнение Exi. Все электрические цепи корректора ЕК-270 являются взрывобезопасными.
Подключение к корректору внешних устройств, в случае если корректор расположен во взрывоопасной зоне, допускается только в случаях:
— подключаемые устройства имеют соответствующий сертификат на искробезопасные цепи;
— параметры искробезопасных цепей подключаемого оборудования соответствуют параметрам соответствующих цепей корректора;
— при использовании сертифицированных барьеров искрозащиты.

Взрывозащищенные корректоры объема газа ЕК-270 совместно с турбинными, ротационными и диафрагменными промышленными счетчиками газа, используются в промышленных установках, магистральных трубопроводах, в системах энергоснабжения для коммерческого учета газопотребления. Корректор обеспечивает работу совместно со счетчиками (преобразователями объема, расходомерами) газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях с весом импульса от 0,01 м3 до 100 м3 в диапазоне частот до 8 Гц, либо со счетчиками, имеющими размещенный в счетной голове позиционно-кодирующий механизм (энкодер).

Корректор объема газа ЕК270 предназначен для работы в составе измерительных комплексов, например, СГ-ЭК, и обеспечивает автоматический учет потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.

Для потребителя и поставщика газа нет необходимости доукомплектовывать счетчик газа датчиком перепада давления, поскольку эта функция является встроенной в ЕК270. Применяемые в ЕК270 преобразователи перепада давления обеспечивают измерения перепада давления при рабочих условиях для всех типоразмеров счетчиков газа (TRZ, RVG и СГ 16МТ).

Наличие в ЕК270 дополнительного датчика температуры позволяет измерять и записывать в архив корректора температуру окружающей среды в месте установки и эксплуатации оборудования. По архивным данным можно понять, в какое время и при каких температурах работает узел учета газа. Тем самым снимается много спорных вопросов, возникающих между поставщиками газа и владельцами узлов учета, касающихся температурных режимов эксплуатации оборудования.

Стоимость корректора объема газа ЕК 270 зависит исполнения, дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа корректора ЕК270, как выбрать, заказать, купить).
Цена корректора объема газа ЕК-270 — высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе корректоров ЕК270 (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Функциональные возможности корректора объема газа ЕК 270:

— измерение значений давления в трубопроводе и температуры газа, рабочего объема со счетчиков газа;

— вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-96;

— вычисление приведённого к стандартным условиям расхода и объёма газа;

— измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления);

— измерение значения температуры окружающей среды (опционально, при подключении 2-го преобразователя температуры);

— измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК);

— работа по подстановочным значениям давления, температуры и расхода газа при нарушении установленных пределов тревоги;

— формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды архив дополняется этими значениями;

— формирование суточного архива за последние 2 года;

— отображение на большом дисплее (4 строки х 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива;

— формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий — 500;

— формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей — 200;

— интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;

— изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS сообщений;

— установка во взрывоопасной зоне, маркировка взрывозащищенности 1Ex ib IIB T4;

— автономная работа от 2-х встроенных элементов питания в течение 5-ти лет. При установке 2 х дополнительных элементов питания срок автономной работы увеличивается. Замена элементов питания без потери данных;

— передача данных в системы сбора данных (протоколы ГОСТ Р МЭК 611007 и Modbus; интерфейсы оптический и RS232/RS485).

Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.

Технические характеристики корректора объема газа ЕК 270

Устройство корректора объема газа ЕК 270

Корпус корректора объема газа ЕК 270 разработан с учетом требований, предъявляемых к промышленным установкам. Надежный металлический корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену. Интегрированный в корпус корректора или вынесенный преобразователь абсолютного давления, не требует дополнительной настройки на месте эксплуатации. Четырехстрочный буквенно-цифровой дисплей с крупными символами, в совокупности с шестикнопочной клавиатурой, обеспечивают удобный для восприятия интерфейс оператора. Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей.

Дополнительно корректор ЕК-270 комплектуется преобразователем перепада давления для измерения перепада давления на счетчике газа и преобразователем температуры окружающей среды. Наличие высокочастотного входа позволяет подключить к корректору ЕК-270 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для RVG) и А1S (для TRZ) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.

Корректор обеспечивает работу с преобразователем перепада (разности) давления с цифровым выходным сигналом или с аналоговым выходным сигналом 0,5 – 4,5 В. Существует возможность выноса преобразователя перепада давления с «цифровым» выходным сигналом от корректора. Расстояние выноса указывается при заказе, максимальная длина кабеля для выноса – 10 метров.

Корректор обеспечивает работу с датчиком температуры окружающей среды — термопреобразователем сопротивления платиновым по ГОСТ 6651 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) (определяется при заказе). Корректор может быть укомплектован вторым преобразователем температуры, в частности, для измерения температуры окружающей среды.

Питание корректора осуществляется от встроенных элементов типа SAFT LS33600 в количестве 2 или 4 шт. (определяется при заказе), или от внешнего источника постоянного тока напряжением 9,0 В.
Время автономной работы с двумя элементами питания, при стандартном режиме эксплуатации — не менее 5 лет.
Максимальный потребляемый ток — не более 100 мА.

С помощью блоков питания и коммуникационных модулей серии БПЭК (БПЭК-02/М, БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04/Еx, БПЭК-05) может быть организована система дистанционного сбора данных. Для этого используются:

— программный комплекс «СОДЭК Стандарт» версия 6.х — предназначенный для сбора данных с небольшого количества ЕК 270 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу),

— программно-технический комплекс «СОДЭК Экстра» — предназначенный для сбора данных с большого количества корректоров ЕК 270 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).

Условия эксплуатации и параметры рабочей среды корректора ЕК 270

Температура окружающей среды (Тос) от минус 40 °С до плюс 60 °С.
Температура измеряемого газа (Тис) от минус 23 °С до плюс 60 °С*;
*При вычислении коэффициента сжимаемости в соответствии с ГОСТ 30319.2-2015 для температуры газа ниже минус 23 °С используется подстановочное значение температуры (см.1.5.5)
Корректор ЕК 270 выдерживает воздействие относительной влажности не более 95 % при температуре 35 °С.

Класс пылеводозащиты: IP65.
Внимание! Класс защиты IP65 достигается применением кабельных вводов с заглушками или с резиновыми втулками (устанавливаются в кабельные вводы при подключения кабелей), плотно охватывающими кабели и уплотнительной прокладки между корпусом и крышкой корректора.

Основные характеристики и метрологические параметры корректора объема газа ЕК 270

Входы корректора объема газа ЕК 270

Импульсные и статусные входы: три дискретных контакта с «общей землей» для подключения герконов или транзисторных ключей DE1, DE2, DE3.

Три входа, программируются как импульсные или сигнальные.
Вход “DE1” используется как “низкочастотный” для подключения генератора импульсов счетчика газа. Данный вход используется для учета объема прошедшего через счетчик газа. Максимальная частота счета импульсов — 8 Гц. Вход “DE1”, при наличии внешнего питания, может использоваться для подсчета высокочастотных импульсов с частотой до 2 кГц.
Вход “DE2” может быть запрограммирован как “Статусный” или как “Высокочастотный”. “Высокочастотный” импульсный вход и предназначен для датчиков с токовым выходным сигналом 1- 3 мА (“Namur”). Данная функция доступна только при наличии внешнего питания корректора. Используется для контроля расхода газа через счетчик. Максимальная частота входных импульсов – 2 кГц.
Коэффициент передачи импульсов настраивается отдельно для каждого из входов “DE1” и “DE2”.
Различные счетчики для стандартного и рабочего объемов газа (счетчики возмущенного объема, настраиваемые счетчики, счетчик интервальный, дневной счетчик).
Вход “DE3” используется только как статусный. Каждый вход пломбируется отдельно.

Выходы корректора объема газа ЕК 270

Четыре программируемых транзисторных выхода “DA1”…”DA4”, настраиваемых как выход тревоги/предупреждения, импульсный или сигнальный выход.
Каждый выход может быть опломбирован отдельно.
Импульсы объема, полученные за один цикл измерения, выводятся в виде пакета импульсов, обозначение DA1…DA4.

Интерфейсы и коммуникационные возможности корректора объема газа ЕК270

Корректор объема газа ЕК270 имеет следующие интерфейсы:

Оптический  последовательный интерфейс; полудуплексный,  с асинхронной передачей данных в соответствие с ISO 1177.
Поддержка режима передачи данных “C” (чтение данных, программирование в соответствии со спецификацией изготовителя).

Проводной последовательный интерфейс стандарта RS232 или RS485 (программно переключаемый), например, для подключения модема. Протокол передачи данных по ГОСТ IEC 61107-2011 либо MODBUS.

С точки зрения доступа к данным и возможности их изменения, оптический и последовательный интерфейсы равнозначны.

Архивы данных корректора ЕК-270

“Месячный архив” — значения счетчиков стандартного и рабочего объема газа (Vc, Vp) и максимальные значения потребления, средние, максимальные и минимальные значения давления (р) и температуры (Т), а также коэффициента сжимаемости газа (К) и коэффициента коррекции (К.Кор) за последние 15 месяцев.
“Интервальный архив” — значения параметров потребления газа (профиль потребления) по Vc, Vp, p, T, К, К.Кор за последние 9 месяцев при интервале архивирования 60 минут. Интервал архивирования может устанавливаться от 5 до 60 минут. (При наличии преобразователей перепада давления и температуры окружающей среды в архив добавляется значение перепада давления на счетчике газа и температура окружающей среды).
“Суточный архив” — показания счетчиков на конец “газового дня” и средние за “газовый день” значения температуры, давления и коэффициента коррекции.
“Журнал событий” на 250 записей (возникновение ошибки, нарушение пределов и т.д.). “Журнал изменений” на 200 записей (изменение настроек корректора и т.д.).

Функции мониторинга корректора ЕК-270

Наблюдение за сигнальными входами.
Наблюдение за диапазоном давления, температуры, расхода.
При мониторинге вырабатываются реакции на события, такие как:
— индикация на дисплее,
— запись в архиве,
— выдача импульсных сигналов.

Габаритные и монтажно-присоединительные размеры корректора ЕК-270

Возможна установка корректора ЕК-270 на стену и на счетчики газа без нарушения метрологических пломб с помощью комплектов монтажных частей.
Корпус — алюминиевое литье, класс защиты корпуса IP 65. Ширина 200 мм, высота 180 мм, глубина 110 мм. Масса — 2,8 кг.

Комплектация при поставке корректора объема газа ЕК270

Состав корректора объема газа ЕК270 и комплект поставки должны соответствовать указанному в следующей таблице.

*-Корректор ЕК270 поставляется с предустановленными параметрами. Параметры указаны в паспорте на корректор.

Также возможно приобрести следующее дополнительное оборудование или аналогичное (в стандартный комплект поставки корректора ЕК270 не входит):
— внешний блок питания с функцией барьера взрывозащиты БПЭК-02/М, 220B;
— внешний блок питания с функцией барьера взрывозащиты МИДА-БИЗ-107-Ех-06;
— коммуникационный модуль с функцией барьера взрывозащиты БПЭК-02/МТ;
— внешний блок питания БПЭК-05, БПЭК-05/Т, 220B;
— переносной прибор для считывания данных AS-300;
— модем (аналоговый, GSM);
— автономный коммуникационный модуль БПЭК-04/ЕК;
— автономный коммуникационный модуль БПЭК-04Ех;
— модуль расширения МР260, МР270;
— и другое дополнительное оборудование для приборов учета потребления газа — счетчиков газа, корректоров газа и т.д.

Внимание! Дополнительные приборы должны быть установлены вне взрывоопасной зоны. Коммуникационный модуль БПЭК-04Ех может устанавливаться во взрывоопасной зоне. Программное обеспечение (в комплект поставки не входят):
— WinPADS – программное средство для настройки (параметризации) корректора
— СОДЭК – программный комплекс считывания архивов и ведения базы данных на ПК.

Форма записи обозначения при заказе корректора объема газа ЕК 270

Подобрать нужное исполнение и купить корректор объема газа ЕК270 (узнать цену, срок изготовления или уточнить наличие на складе) можно по электронной почте и телефонам, указанным в разделе сайта Контакты, или же заполнить соответствующую форму справа на странице описания прибора.

Дополнительное оборудование (см. список выше по тексту) заказывается и оплачивается по отдельному договору.

Возможные ошибки при оформлении заказа на электронный корректор расхода газа ЕК270 (EK270)

Рекомендуем быть внимательными при оформлении заказа на корректор расхода газа ЕК270, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: вычислитель-корректировщик, счетчик газа, расходомер, преобразователь расхода, датчик, контроллер, регистратор, регулятор, сигнализатор, газоанализатор, газосигнализатор, газомер, газоизмеритель и т.д. и т.п.
— неправильные обозначения модели, ошибки и описки: EC270, EC-270, EK-270, EK270 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gas volume corrector EK-270, gas flow corrector EK270, ek-270 korrektor obema gaza, TR-270, TR270 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи расхода — корректировщики EK270 , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и  параметры измеряемой (контролируемой) Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения  и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Техническая документация на электронный корректор объема газа ЕК270:
см. Карта заказа ЕК270 корректор объема газа (скачать опросный лист).
см. Технические характеристики ЕК270 корректор объема газа (Тех.описание).
см. Руководство по эксплуатации ЕК270 корректор объема газа.
см. Методика поверки ЕК-70 корректор расхода газа.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
