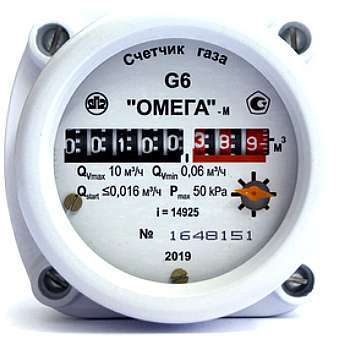

Счётчики газа Омега-М, Омега-ЭТ бытовые диаметром 15; 20; 32 мм предназначены для измерения объемного расхода природного газа в диапазоне от 0,08 до 25 м3/ч.
Счетчики выпускаются с механическим (Омега-М) или электронным (Омега-ЭТ) отсчетным устройством.
Счетчики не требуют наличия прямых участков газопровода до и после счетчика для его нормального функционирования.
Область применения счётчика газа Омега — для коммунально-бытовых нужд (ЖКХ).
Стоимость счетчика газа Омега-М, Омега-ЭТ высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики счётчиков газа Омега-М, Омега-ЭТ
| Обозначение и диапазон | Qv min/nom/max |
Давление, Па | Масса, кг | DN, мм | Размеры (Омега-М), мм | Размеры (Омега-ЭТ), мм |
| G2,5 1/50 | 0.08/2.5/4.0 | 50 | 2.3 | 15/20 | 160x102x95 | 150x102x95 |
| G2,5 1/65 | 0.06/2.5/4.0 | |||||
| G2,5 1/100 | 0.04/2.5/4.0 | |||||
| G4 1/50 | 0.12/4.0/6.0/50 | |||||
| G4 1/65 | 0.10/4.0/6.0/50 | |||||
| G4 1/100 | 0.06/4.0/6.0/50 | |||||
| G4 1/150 | 0.04/4.0/6.0/50 | |||||
| G6 1/50 | 0,20/6.0/10.0 | |||||
| G6 1/65 | 0,16/6.0/10.0 | |||||
| G6 1/100 | 0,10/6.0/10.0 | |||||
| G6 1/160 | 0,06/6.0/10.0 | |||||
| G10 1/50 | 0,30/10.0 /16.0 | 300 | 3.0 | 32 | 180x102x95 | 160x102x95 |
| G10 1/65 | 0,25/10.0 /16.0 | |||||
| G10 1/100 | 0,16/10.0 /16.0 | |||||
| G10 1/160 | 0,10/10.0 /16.0 | |||||
| G16 1/50 | 0,50/16.0 /25.0 | 300 | 4.5 | 32 | 230x102x95 | 210x102x95 |
| G16 1/65 | 0,40/16.0 /25.0 | |||||
| G16 1/100 | 0,25/16.0 /25.0 | |||||
| G16 1/160 | 0,16/16.0 /25.0 |
| Наименование | Значение |
| Степень защиты счетчиков от проникновения воды и пыли | IP54 по ГОСТ 14254 |
| Пределы допускаемой относительной погрешности счетчиков (или основной допускаемой относительной погрешности – для счетчиков с элементами коррекции показаний по температуре) составляют соответственно: | |
| – для счетчиков типоразмеров G2,5, G4, G6 | ± 1,5 % при выпуске из производства и ± 3,0 % в процессе эксплуатации — в диапазоне объемного расхода Qvt ≤ Qv ≤ Qv max; ± 3,0 % при выпуске из производства и ± 5,0 % в процессе эксплуатации — в диапазоне объемного расхода Qv min ≤ Qv < Qvt |
| – для счетчиков типоразмеров G10, G16 | ± 1,0 % при выпуске из производства и ± 1,5 % в процессе эксплуатации — в диапазоне объемного расхода Qvt ≤ Qv ≤ Qv max; ± 2,0 % при выпуске из производства и ± 3,0 % в процессе эксплуатации — в диапазоне объемного расхода Qv min ≤ Qv < Qvt |
Устройство и функциональные возможности счётчиков газа Омега-М, Омега-ЭТ
Счетчики состоят из двух основных узлов, расположенных в одном корпусе: измерителя и счетного механизма. Измеритель состоит из корпуса и двух размещенных в нем роторов восьмиобразной формы, которые расположены взаимно перпендикулярно по отношению друг к другу и вращаются в противоположных направлениях. Корпус с двух спорок закрыт стенками, на которых смонтированы две пары подшипников, являющиеся опорами роторов. На валах роторов установлены синхронизирующие шестерни, которые обеспечивают надлежащее положение одного ротора относительно другого при их вращении при протекании газа.
В счетчиках с механическим отсчетным устройством ось одного из роторов соединена с редуктором счетного механизма, передаточное отношение которого выбрано так, что отсчет измеряемого объема газа осуществляется непосредственно в метрах кубических, а в счетчиках модификации с магнитной муфтой (МФ) передача вращения от роторов к счётному механизму осуществляется через магнитную муфту, при этом газ в счетном устройстве отсутствует.
В счётчиках с электронным отсчетным устройством: в стенке измерителя со стороны отсчетного устройства вмонтирован датчик оборотов ротора, который формирует частотно-импульсный электрический сигнал.
Электронное отсчетное устройство по определенному алгоритму обрабатывает частотно-импульсный электрический сигнал и отображает на цифровом индикаторном табло счетчика значения измеренного объема газа в кубических метрах и частицах кубического метра. Отсчетное устройство имеет несколько режимов работы: отображение значения измеренного объема газа в кубических метрах, частицах кубического метра, режимы тестирования и иные режимы в зависимости от модификации.
Счетчики с электронным отсчетным устройством могут быть с телеметрическим выходом для дистанционной передачи информации о приросте измеренного объема газа или текущих значениях показаний счетчика газа для использования в системах дистанционного сбора информации.
Счетчики с механическим отсчетным устройством и номинальным значением объемного расхода не менее 10 м³/ч могут быть оснащены генератором импульсов низкой частоты (типа “контакт с нулевым потенциалом”, коммутированное напряжение постоянного тока не более 15 В, коммутированный ток не более 120 мА), количества которых прямопропорционально измеренному объему газа, протекшему через счетчики и могут использоваться для работы с корректорами объема газа.
Счетчики с механическим отсчетным устройством и генератором импульсов низкой частоты являются взрывозащищенными и имеют маркировку взрывозащиты “IExibIIBT4X” (механическое отсчетное устройство, магнитная муфта) или “IExibIIBT3X” (механическое отсчетное устройство, «газ под стеклом») в соответствии с ГОСТ Р 51330.0-99; ГОСТ Р 51330.10-99; ГОСТ 12.2.007.0-75 и могут устанавливаться во взрывоопасных зонах согласно Правилам устройства электроустановок (гл. 7,3) и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Счетчики с электронным отсчетным устройством имеют маркировку взрывозащиты „0ЕхiаIIАТ4 Х” в соответствии с ГОСТ Р 51330.0-99; ГОСТ Р 51330.10-99; ГОСТ 12.2.007.0-75 и могут устанавливаться во взрывоопасных зонах согласно Правилам устройства электроустановок (гл. 7.3) и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Электронное отсчетное устройство имеет энергонезависимую память для хранения показаний электронного отсчетного устройства об измеренном объеме газа и коэффициентов коррекции характеристики счетчиков. Конструкция счетчиков с электронным отсчетным устройством обеспечивает возможность подключения устройства для считывания показаний учета газа и коэффициентов коррекции характеристики счетчиков с энергонезависимой памяти электронного отсчетного устройства без демонтажа счетчиков, для чего отсчетное устройство имеет соответствующее место для подключения.
Форма заказа счётчиков газа Омега-М, Омега-ЭТ
Заказать счётчики газа Омега можно через почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Возможные ошибки при оформлении заказа на счётчики газа Омега-М, Омега-ЭТ
Рекомендуем быть внимательными при оформлении заказа на бытовые газовые счетчики Омега (квартирные газосчетчики), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: квартирный расходомер газа, коммунальный газовый преобразователь расхода для квартиры, дома, квартирный прибор учета газа, детектор, регистратор, индикатор, измеритель, сигнализатор, регулятор, датчик и т.д.
— неправильные обозначения модели, ошибки и описки: Омега G2,5; G10 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: household compact gas meter Gelikon, household gas flow meter, household gas flow sensor, Omega, jvtuf-v (в En-раскладке) и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на cчётчики газа Омега-М, Омега-ЭТ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на счётчики газа Омега-М, Омега-ЭТ
см. Карта заказа .
см. Технические характеристики (Тех.описание).
см. Руководство по эксплуатации.
см. Методика поверки.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) бытового газового счетчика, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт газосчетчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
