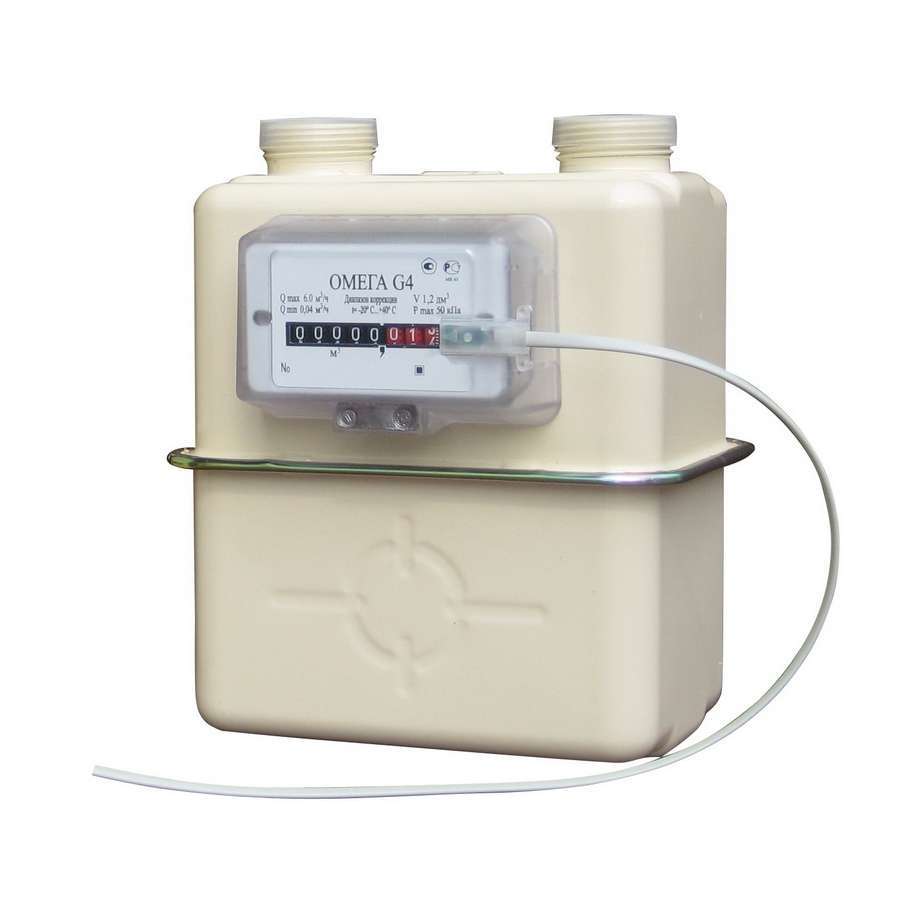

Счетчик газа бытовой ОМЕГА (G1,6; G2,5; G4)
Счетчик газа бытовой ОМЕГА ЭК (G 1,6; G2,5; G4) (К)
ОМЕГА (G1,6; G2,5; G4) счетчики газа объемные диафрагменные с устройством температурной компенсации измеряемого объема газа с механическим термокорректором предназначены для измерений прошедшего через них объёма газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к нормальным условиям по температуре +20°С по ГОСТ 2939.
Модифицированные счетчики газа ОМЕГА с 2011 г. по дополнительному заказу могут поставляться с датчиками импульсов для использования их в автоматизированной системе коммерческого учета газа.
Для удобства монтажа счетчики ОМЕГА выпускаются левостороннего исполнения — подача газа производится слева-направо, и правостороннего исполнения — подача газа производится справа-налево.
Дополнительно по заказу потребителей может поставляться
— Адаптер
— Фильтр-сетка
— Датчик импульсов
Технические характеристики счетчика газа ОМЕГА
| Типоразмер счетчика | ОМЕГА G1,6 | ОМЕГА G2,5 | ОМЕГА G4 |
| Номинальный измеряемый расход, Qном | 1,6 м3/ч | 2,5 м3/ч | 4 м3/ч |
| Максимальный измеряемый расход, Qмакс | 2,5 м3/ч | 4 м3/ч | 6 м3/ч |
| Минимальный измеряемый расход, Qмин | 0,016 м3/ч | 0,025 м3/ч | 0,04 м3/ч |
| Порог чувствительности счетчика | не более 0,002 м3/ч Qном | ||
| Пределы допускаемой относительной погрешности счетчика в диапазоне расходов при выпуске из производства при температуре +20°С: Qмин ≤ Q < 0,1Qном; 0,1Qном ≤ Q ≤ Qмакс | ± 3,0%; ± 1,5% | ||
| Дополнительная погрешность, вызванная изменением температуры на 1°С в диапазоне температур: от -20°С…+50°С | ±0,1 % | ||
| Максимальное избыточное давление | 50 кПа | ||
| Максимальное избыточное рабочее давление | 5 кПа | ||
| Допускаемая потеря давления при температуре +20°С при Qмакс | не более 200 Па | ||
| Макс. допускаемая потеря давления при Qном | 50 Па | 80 Па | 100 Па |
| Циклический объём | 1,2 дм3 | ||
| Емкость отсчётного устройства | 99999,999 м3 | ||
| Цена деления отсчётного устройства | 0,0002 м3 (0,2 дм3) | ||
| Диапазон рабочей и окружающей среды, Тис | -40…+60°С | ||
| Диапазон коррекции по температуре | -20…+50°С | ||
| Габаритные размеры, ШхГхВ | 188х163х218 мм | ||
| Межцентровое расстояние между штуцерами | 110 ± 0,2 мм | ||
| Диаметр входного и выходного штуцеров | 1 1/4″ | ||
| Масса прибора | не более 1,85 кг | ||
| Межповерочный интервал | 10 лет | ||
| Срок службы | 20 лет | ||
| Гарантийный срок эксплуатации | 24 месяца | ||
ОМЕГА ЭК счетчик газа бытовой (G 1,6; G2,5; G4) (К)
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК (G1,6; G2,5; G4), ОМЕГА ЭК (G1,6; G2,5; G4) К
Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭК (G1,6; G2,5;G4), ОМЕГА ЭК (G1,6; G2,5;G4) К правостороннего и левостороннего исполнений предназначены для измерений прошедшего через них объёма газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к нормальным условиям по температуре (+20°С) по ГОСТ 2939.
Дополнительно по заказу потребителей может поставляться
— Адаптер
— Фильтр-сетка
— Методика поверки
— Руководство по эксплуатации
Преимущества счётчиков газа ОМЕГА ЭК, ОМЕГА ЭК К
— наличие электронного термометра;
— автоматическое приведение измеренного объёма к температуре +20°С;
— наличие радиоканала для передачи информации;
— калибровка счётчика в автоматическом режиме по радиоканалу.
Описание работы счетчика ОМЕГА ЭК
Счетчики ОМЕГА ЭК имеют несколько исполнений в зависимости от диапазонов расходов (G1,6; G2,5;G4), правостороннего или левостороннего направления подвода газа, наличия интерфейсов.
Счетчик ОМЕГА ЭК К имеет выход для управления внешним запорным клапаном. Все исполнения счетчиков оснащены радиоканалом 433 МГц и могут быть использованы в автоматизированной системе коммерческого учета потребления газа.
Радиоканал 433 МГц предназначен для дистанционной передачи информации в централизованную сеть учета газа и автоматической передачей данных в режиме поверки и калибровки, а также для дистанционного управления запорным клапаном (перекрывания подачи газа потребителю) по поступлению команды с диспетчерского пункта учета газа.
От счетчиков ОМЕГА ЭК по радиоканалу передаются следующие параметры:
— суммарный объем газа, м3, прошедший через счетчик, с автоматическим приведением к нормальным условиям по температуре (+20°С) в соответствии с ГОСТ 2939;
— температура газа, °С;
— напряжение встроенного источника питания, В;
— заводской номер;
— время работы счётчика (с момента сборки на заводе), ч;
— время наработки счётчика в режиме саботажа (при наличии мощного внешнего магнитного поля), ч;
— номер версии программного обеспечения;
— интерфейсный адрес.
— коэффициенты коррекции.
Для счётчиков ОМЕГА ЭК К дополнительно:
— состояние канала управления клапаном;
— состояние заслонки клапана;
— состояние цепи управления клапаном.
Технические характеристики счетчиков газа ОМЕГА ЭК (К)
| Наименование параметра | Типоразмер счетчика | ||
| ОМЕГА ЭК (К) G1,6 | ОМЕГА ЭК (К) G2,5 | ОМЕГА ЭК (К) G4 | |
| Максимальный расход Qмакс | 2,5 м3/ч | 4 м3/ч | 6 м3/ч |
| Номинальный расход Qном | 1,6 м3/ч | 2,5 м3/ч | 4 м3/ч |
| Минимальный расход Qмин | 0,016 м3/ч | 0,025 м3/ч | 0,04 м3/ч |
| Пределы допускаемой относительной погрешности в диапазоне расходов при температуре +20°С: Qмин ≤ Q < 0,1Qмакс; 0,1Qмакс ≤ Q ≤ Qмакс | ±3%; ±1,5% | ||
| Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1°С | 0,1% | ||
| Пределы основной абсолютной погрешности встроенного термометра в диапазоне температур рабочей среды: от -10 до +60°С; от -20 до -10°С | ±0,5°С; ±2°С | ||
| Максимальное избыточное давление | 50 кПа | ||
| Максимальное рабочее давление | 5000 Па | ||
| Потеря давления при Qмакс, не более | 200 Па | ||
| Циклический объем | 1,2 дм3 | ||
| Емкость отсчетного устройства | 99999,999 м3 | ||
| Цена деления отсчетного устройства | 0,001 м3 (1 дм3) | ||
| Диапазон температуры окружающей среды | -40…+60°С | ||
| Диапазон температуры рабочей среды | -20…+60°С | ||
| Напряжение источника питания | от 3,0 до 3,6 В | ||
| Параметры информационного радиоканала: полоса рабочих частот; выходная мощность, дБм (мВт) | от 433,05 до 434,79 МГц; 5 дБм (3,16) | ||
| Маркировка взрывозащиты | 1ЕxibIIAT2 Х | ||
| Габаритные размеры счетчика | 188х162х218 мм | ||
| Межцентровое расстояние между штуцерами | 110± 0,2 мм | ||
| Параметры резьбы входного и выходного штуцеров | 1 1/4″ | ||
| Масса, не более | 1,95 кг | ||
| Срок службы, не менее | 20 лет | ||
| Межповерочный интервал счетчиков | 10 лет | ||
| Гарантийный срок эксплуатации | 24 месяца | ||
Возможные ошибки при заказе счетчиков газа ОМЕГА (G1,6; G2,5; G4)
Рекомендуем быть внимательными при оформлении заказа на бытовые счетчики газа, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки обозначения. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: коректор, обьема, вычеслитель, счетчик газа, датчики расхда газа и т.п.
— неправильные обозначения модели: ОМЕГА-G1,6, ОМЕГА-G2,5, ОМЕГА-G4, АМЕГА Г4 и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: JVTUf- 1,6, JVTUF-G4, JVUF G2,5 (в En-раскладке) OMEGA G1,6, OMEGA G2,5, OMEGA G4 и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на бытовые счетчики газа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, а наши менеджеры и инженеры подберут необходимый Вам прибор и доп. оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
