В данном подразделе представлена задвижка чугунная МЗВГ-50…1000 (30ч39р) фланцевая PN1,0/1,6 МПа. DN 50…1000 мм.
Задвижка чугунная клиновая с обрезиненным клином и невыдвижным шпинделем фланцевая МЗВГ-50…1000 (30ч39р) используется на трубопроводах для перекрытия потока рабочей среды.
Типовая фигура: 30ч39р.
Рабочее давление: 1,0/1,6 МПа (10/16 бар).
DN 50…1000 мм.
Температура рабочей среды: от -20°С до +150°С.
Материалы основных деталей: чугун, нержавеющая сталь, силикон.
Рабочая среда: вода.
Тип присоединения: фланцевое по ГОСТ 33259·2015.
Управление: ручное (маховик).
Класс герметичности А по ГОСТ 9544-2015.
Стоимость задвижки МЗВГ-50…1000 (30ч39р) зависит от исполнения, общего объема заказа и других ценообразующих факторов.
Оптовая цена задвижки МЗВГ (30ч39р) высылается по запросу.
Конкретные условия поставки и цены, как заказать/купить задвижку МЗВГ-50…1000 (30ч39р), наличие на складе в Москве или срок изготовления/производства уточняйте у менеджеров.
Технические характеристики задвижки чугунной МЗВГ-50…1000 (30ч39р)

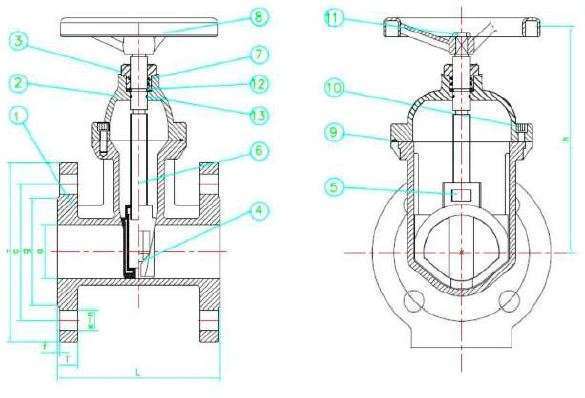

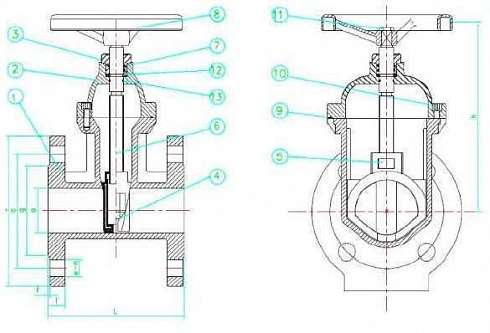

Задвижка чугунная МЗВГ-50…1000 (30ч39р) состоит из корпуса, крышки и устройства для закрытия и открытия прохода рабочей среды через корпус.
Отпирание и запирание задвижки производится путем передачи крутящего момента от маховика к затвору через шпиндель (см. таблицу ниже).
Направление рабочей среды — любое.
Установочное положение любое — кроме, маховиком вниз.
1. Корпус — GGG50
2. Крышка — GGG50
3. Гайка штока — латунь
4. Клин — GGG50+Силикон
5. Гайка штока — латунь
6. Шток — SS420 Силикон
7. Кольцевая прокладка — Силикон
8. Штурвал — GGG50
9. Прокладка корпуса- Силикон
10. Болт — SS420
11. Болт — SS420
12 и13. Прокладки штока- латунь.
| PN (бар) | DN | Вес | L | h | а | d | с | x-n | t | f | g | Крутящий момент |
| кг | мм | Нм | ||||||||||
| 10/16 | 50 | 8,5 | 150 | 241 | 50 | 165 | 125 | 4-19 | 16 | 2 | 99 | 50 |
| 65 | 10,5 | 170 | 270 | 65 | 185 | 145 | 4-19 | 17 | 2 | 118 | 50 | |
| 80 | 12,5 | 180 | 322 | 80 | 200 | 160 | 4-19 | 19 | 3 | 132 | 60 | |
| 100 | 15,5 | 190 | 333 | 100 | 220 | 180 | 8-19 | 20 | 3 | 156 | 70 | |
| 125 | 24 | 200 | 384 | 125 | 250 | 210 | 8-19 | 20 | 3 | 184 | 80 | |
| 150 | 27,5 | 210 | 420 | 150 | 285 | 240 | 8-23 | 20 | 3 | 211 | 110 | |
| 10 | 200 | 44 | 230 | 512 | 200 | 340 | 295 | 8-23 | 20 | 3 | 266 | 170 |
| 250 | 74 | 250 | 602 | 250 | 405 | 350 | 12-23 | 25 | 3 | 319 | 200 | |
| 300 | 97 | 270 | 705 | 300 | 460 | 400 | 12-23 | 28 | 4 | 370 | 220 | |
| 350 | 148 | 290 | 782 | 350 | 520 | 460 | 16-23 | 28 | 4 | 430 | 280 | |
| 400 | 200 | 310 | 880 | 400 | 582 | 515 | 16-25 | 28 | 4 | 475 | 350 | |
| 450 | 246 | 330 | 1000 | 450 | 615 | 565 | 20-26 | 32 | 4 | 565 | 450 | |
| 500 | 350 | 350 | 1055 | 500 | 670 | 620 | 20-26 | 32 | 4 | 580 | 500 | |
| 600 | 470 | 390 | 1260 | 600 | 780 | 725 | 20-30 | 38 | 4 | 680 | 600 | |
| 700 | 1100 | 430 | 2050 | 700 | 895 | 840 | 24-30 | 40 | 5 | 800 | 800 | |
| 800 | 1255 | 470 | 2110 | 800 | 1015 | 950 | 24-33 | 40 | 5 | 905 | 900 | |
| 1000 | — | 550 | 1000 | 1230 | 1160 | 28-37 | 45 | 5 | 1112 | — | ||
| 16 | 200 | 44 | 230 | 512 | 200 | 340 | 295 | 12-23 | 30 | 3 | 266 | 170 |
| 250 | 74 | 250 | 602 | 250 | 405 | 355 | 12-26 | 31 | 3 | 319 | 200 | |
| 300 | 97 | 270 | 705 | 300 | 460 | 410 | 12-26 | 32 | 4 | 370 | 220 | |
| 350 | 148 | 290 | 782 | 350 | 520 | 470 | 16-26 | 34 | 4 | 430 | 280 | |
| 400 | 200 | 310 | 880 | 400 | 582 | 525 | 16-30 | 38 | 4 | 475 | 350 | |
| 450 | 246 | 330 | 1000 | 450 | 615 | 585 | 20-30 | 42 | 4 | 565 | 450 | |
| 500 | 350 | 350 | 1055 | 500 | 670 | 650 | 20-33 | 48 | 4 | 580 | 500 | |
| 600 | 470 | 390 | 1260 | 600 | 780 | 770 | 20-39 | 50 | 5 | 680 | 600 | |
| 700 | 1100 | 430 | 2050 | 700 | 895 | 840 | 24-39 | 52 | 5 | 800 | 800 | |
| 800 | 1255 | 470 | 2110 | 800 | 1015 | 950 | 24-39 | 54 | 5 | 905 | 900 | |
| 1000 | — | 550 | — | 1000 | 1255 | 1170 | 28-45 | 54 | 5 | 1112 | — | |
Возможные ошибки при оформлении заказа на запорный клапан 30ч-39р (задвижку М3ВГ Ду 50…1000)
Рекомендуем быть внимательными при оформлении заказа на запорный клапан 30ч-39р (задвижку М3ВГ Ду 50…1000), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорный клапан, отсечный вентиль, затвор, заслонка, исполнительный клапан, запорный кран, исполнительное устройство, вспомогательный клапан, регулятор давления расхода уровня температуры, датчик, преобразователь, регулирующее устройство, сигнализатор, регистратор, детектор, индикатор, сенсор, контроллер и т.п.
— неправильные обозначения модели: 30ч-39р, ЗО4З9р, З0чЗ9р, ЗОчЗ9р, 30439р, 304-39-р,3ОЧ39р, ЗО4-39р, ЗОЧ-З9р, МЗВ-Г, МВЗГ, МЗГВ, М3ВГ, МЗ-ВГ и др.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например Cast iron gate valve 30Ch39R (MZVG), zadvizhka chugunnaya 30ch39r mzvg, 30x39h, VPDU (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на затвор М3ВГ (чугунную задвижку 30ч39р), не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена-Качество-Срок Изготовления (Наличие на складе).
