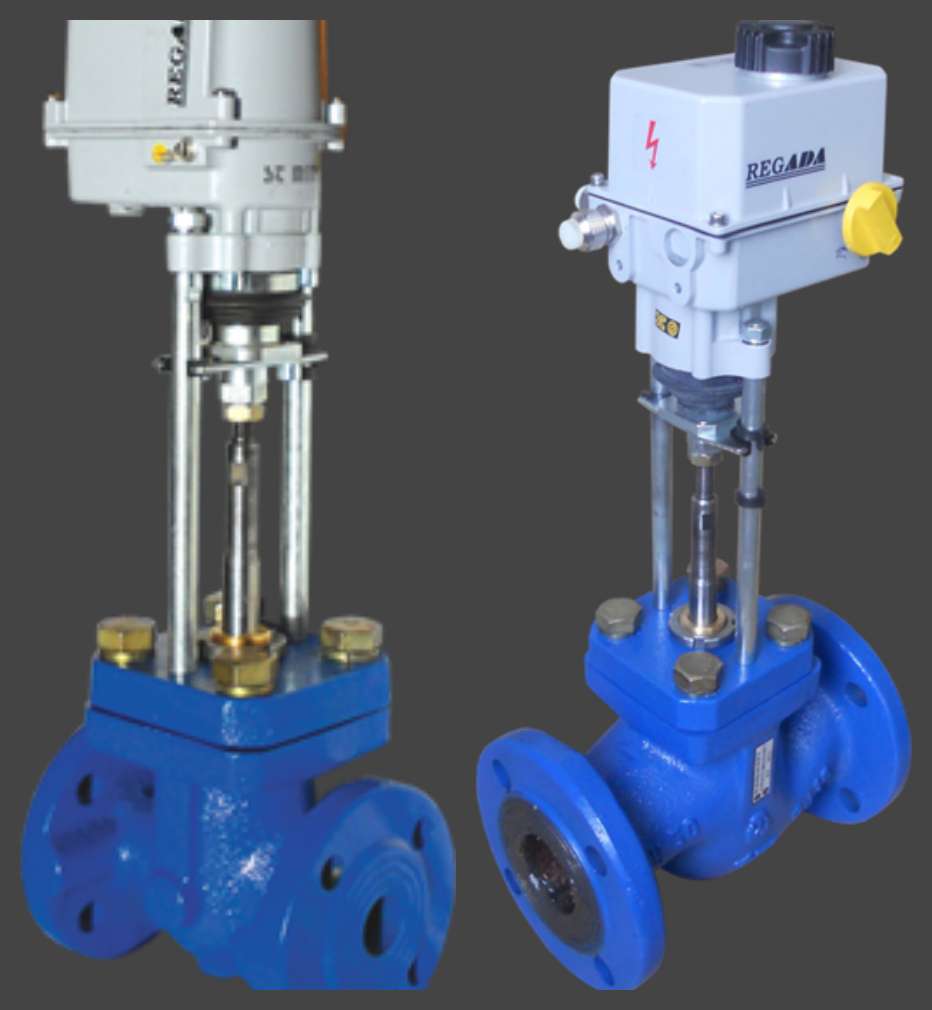

Односедельный регулирующий клапан РК-25ч945нж; РК-25с945нж с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.
Представленная номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом от Ду15 до Ду200 мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.
Стоимость регулирующий клапан РК-25ч945нж; РК-25с945нж зависит от Диаметра условного прохода (Ду), типа ЭИМ, Материалов корпуса (чугун или сталь) и других ценообразующих факторов.
(Возможность снижения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров)
Технические характеристики регулирующий клапан РК-25ч945нж; РК-25с945нж
| Условный проход Ду, мм | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Давление, Ру, МПа | 1,6; 2,5 |
| Температура окружающей среды, °С | 5 до 50 |
| Относительная влажность воздуха | 30-80% |
| Температура регулируемой среды, °С | -20 до 350 |
| Среда | Вода, пар, жидкие и газообразные среды, нейтральные к материалам клапана, другие среды по спецзаказу |
| Рабочее положение клапана | В любом положении, кроме ЭИМ под клапаном |
| Рабочий ход затвора, (max) мм | 15 — 25 |
| Пропускная характеристика | линейная |
| Тип ЭИМ: — неразгруженный клапан — разгруженный клапан |
ST MINI, LV; ST MINI, NV; ST0 ST MINI, NV; ST MINI, SV; ST0; ST0.1 |
Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 5 лет. Срок службы – не менее 10 лет. Наработка на отказ – 100000 часов.
Принцип работы
Регулирование потока рабочей среды осуществляется путем перемещения плунжера относительно седла и изменения тем самым пропускной способности клапана по сигналу, поступающему на ЭИМ. Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь открытого проходного отверстия седла.
Герметичность клапана относительно внешней среды обеспечивается сальниковым уплотнением.
Материалы основных деталей клапанов регулирующий клапан РК-25ч945нж; 25с945нж
| Тип клапана | 25ч945нж | 25с945нж |
| Корпус клапана | Чугун СЧ20 (GG20, EN-GJL-200) | Сталь 35Л (GS-52) |
| Плунжер | Сталь 40Х13 (X40Cr13) | |
| Седло | Латунь ЛС59 (CuZn38Pb1,CW607N) | |
| Уплотнение на плунжере | «металл по металлу» | |
| Температура регулируемой среды, °С | До 150°С | До 220°С; До 350°С |
| Уплотнение сальникового узла | Фторкаучук (FPM) | Модифицированный фторопласт (PTFE); Графит ТРГ |
Устройство клапанов РК-25ч945нж; РК-25с945нж
1 — корпус
2 — седло
3 — плунжер
4 — сальниковый узел
5 — ЭИМ
Возможные ошибки при оформлении заявки
Ввиду относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорно-регулирующий клапан, редуктор-регулятор давления, исполнительный механизм.
— орфографические ошибки и описки, неправильные обозначения модели: КР, КЗР.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pitatel’nyj klapan, klapan podpitki, klapan regulyacii RK, hr (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: вариант, напряжение, кол-во каналов в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
