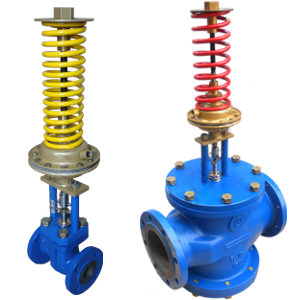

РК клапан с гидравлическим приводом мембранным регулирующий применяется в качестве исполнительного устройства, управляемого гидравлическими регуляторами (РД-3М, ПТ-1-1 и др.) и предназначен для регулирования давления, расхода, температуры и уровня на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах с защитой (рассечкой на гидравлически изолированные зоны) их при нарушении гидравлического режима.
Исполнение клапанов регулирующих РК:
НО – «нормально открытое»
НЗ – «нормально закрытое»
Стоимость РК зависит от Модификации, Диаметра, Материалов и других ценообразующих факторов.
Технические характеристики клапана РК
| Температура окружающей среды | от 5ºС до 50ºС |
| Относительная влажность воздуха при температуре 35ºС | до 80% |
| Условное давление, Ру | 1,6 МПа |
| Регулируемая и регулирующая среда | вода систем теплоснабжения и водоснабжения |
| Температура регулируемой среды | до 150ºС |
| Относительная нерегулируемая протечка | 0,16% от Kvy |
| Зона пропорциональности | 16% от верхнего предела настройки |
| Зона нечувствительности | 2,5% от верхнего предела настройки |
| Присоединение к трубопроводу | фланцевое с присоединительными размерами |
| Управляющее давление срабатывания клапана | серийное – 0,07 МПа;по спецзаказу – 0,01 – 1,2 МПа |
Габаритные размеры, исполнение, масса, диаметры условных проходов, условная пропускная способность.
| Исполнение | нормально открытое | нормально закрытое | ||||||||||||
| Ду, мм | 25 | 32 | 50 | 65 | 80 | 100 | 150 | 25 | 32 | 50 | 80 | 100 | 150 | |
| Условная пропускная способность, Kvy, м3/ч | 8 | 16 | 32 | 50 | 80 | 100 | 250 | 6 | 10 | 25 | 60 | 100 | 250 | |
| Габаритные размеры, мм | Н, max | 690 | 710 | 730 | 770 | 780 | 890 | 980 | 620 | 745 | 745 | 805 | 895 | 985 |
| L | 160 | 180 | 230 | 290 | 310 | 350 | 480 | 160 | 180 | 230 | 310 | 350 | 480 | |
| Масса, не более, кг± 1 | 10 | 20 | 22 | 30 | 35 | 108 | 142 | 16 | 22 | 28 | 43 | 107 | 146 | |
Устройство и принцип работы
РК состоит из фланцевого односедельного или двухседельного двухходового клапана, гидравлического мембранного привода, пружины и затвора.
Материалы деталей клапана РК
Корпус клапана – серый чугун СЧ20 ГОСТ 1412
Затвор – нержавеющая сталь 40Х13 ГОСТ 5949
Седло – латунь ЛС59 ГОСТ 5527
Принцип действия РК основан на изменении площади сечения проходных отверстий, в зависимости от перемещения затвора, что приводит к изменению регулирующего параметра – давления, расхода, уровня, температуры регулируемой среды. Движение затвору сообщается через шток от чувствительного элемента – мембраны, под воздействием управляющего давления, подведенного через штуцер от управляющего прибора (РД-3М, ПТ-1-1 и др.).
Положение и способ монтажа
Регулирующий клапан РК устанавливается в любом положении на горизонтальном или вертикальном участке трубопровода, так, чтобы направление потока рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед клапаном рекомендуется устанавливать сетчатый фильтр ФСФ.
Возможные ошибки при оформлении заявки
Ввиду относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: питательный клапан, клапан подпитки, клапан гидраприводный
— орфографические ошибки и описки, неправильные обозначения модели: КР
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pitatel’nyj klapan, klapan podpitki, klapan gidroprivodnyj KR, rh (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: вариант, напряжение, кол-во каналов в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
