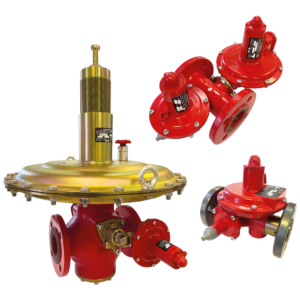

В данном подразделе представлены регуляторы давления газа РЕД-1…8 (газовые редукторы), прямого и непрямого действия, предназначенные для понижения высокого и среднего давления на высокое, среднее или низкое и автоматического поддержания выходного давления на заданном уровне.
Газовые регуляторы давления прямого действия РЕД-1…8 обеспечивают снижение и поддержание на заданном уровне давления на выходе, независимо от его величины на входе или текущего расхода газа. Регулирующим органом является специальный клапан.
Исполнения регуляторов давления РЕД-1…8 по виду нагрузки:
— пружинные регуляторы давления прямого действия с пружинной и рычажно-пружинной нагрузками, усилия перемещения мембраны регулируются настроечной пружиной;
— пилотные регуляторы давления непрямого действия с командным прибором (пилотом), который определяет давление перемещения мембраны;
Модели регуляторов давления газа РЕД-1…-8:
1. РЕД-1 – домовые комбинированные пружинные регуляторы давления газа с расходом до 25 нм3/час.
2. РЕД-2 – комбинированные пружинные двухступенчатые регуляторы давления с расходом до 100 нм3/час.
3. РЕД-3 – комбинированные пружинные регуляторы давления с расходом газа до 300 нм3/час.
4. РЕД-4 – комбинированные пружинные регуляторы давления с расходом газа до 900 нм3/час.
5. РЕД-5 – комбинированные пружинные регуляторы давления с расходом газа до 1350 нм3/час.
6. РЕД-6 – комбинированные пружинные регуляторы давления DN от 25 до 150 мм и расходом газа до 21 000 нм3/час.
7. РЕД-7 – пилотные прямоточные регуляторы давления с расходами газа свыше 100 000 нм3/час (в разработке).
8. РЕД-8 – пилотные модульные регуляторы давления газа (в разработке).
Основные преимущества регуляторов давления РЕД-1…-8:
— надежность и стабильность работы;
— широкий диапазон давления на входе;
— высокая точность поддержания выходного давления;
— большая пропускная способность;
— большой срок службы (срок службы регуляторов давления газа 40 лет);
— без дополнительных затрат на обслуживание регуляторов давления газа;
— низкая стоимость владения;
— доступная стоимость запчастей и ЗИП;
— низкий уровень шума;
— устойчивая работа в режимах нагрузки с расходами газа on-off;
— стабильные показатели работы регулятора при нулевом расходе;
— высокая точность настройки ПЗК;
— стабильное поддержание выходного давления газа при понижении входного давления;
— устойчивая работа при низких температурах.
Регуляторы давления газа РЕД-1…-8 предназначены для систем газораспределения и газоснабжения в составе ГРП, которые редуцируют природный газ по ГОСТ 5542-2014 и паровую фазу сжиженного газа по ГОСТ 20448-2018. Регуляторы давления газа производятся в соответствии с ТУ 4859-002-28494535-2018 и обеспечивают устойчивую работу при воздействии температуры газа от -20С до +60С и температуры воздуха от -40 до +60С.
Стоимость регулятора давления газа РЕД-1…8 зависит от модели и исполнения, комплекта поставки и других ценообразующих факторов.
Цена регулятора РЕД-1…8 (редуктора давления газа) высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) регулятор давления РЕД-1…-8 и другие редукторы давления газа, а также наличие на складе (или срок изготовления/производства), — уточняйте у менеджеров.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Возможен подбор аналогов импортных регуляторов давления газа, налажено импортозамещение регуляторов (редукторов) давления газа иностранного производства (российское производство аналогов и замен зарубежных газовых редукторов-стабилизаторов, а также других контрольно-измерительных приборов и автоматики КИПиА).
Основные принципы выбора регулятора давления газа
Для заказа регуляторов давления газа РЕД-1…-8 с учетом конкретных условий эксплуатации, используйте следующий алгоритм выбора:
— тип рабочей среды: природный, СУГ или иные газы;
— диапазон максимального и минимального давления на входе и выходе из регулятора давления газа;
— расход: параметры пропускной способности;
— функционал: требуется ли ПЗК, ПСК, аварийный регулятор, др.;
— диапазон температур рабочей среды;
— дополнительные требования: датчик ПЗК и другие дополнительные опции.
1. Домовые комбинированные регуляторы давления газа РЕД-1
РЕД-1 – домовые пружинные комбинированные регуляторы давления газа прямого действия с двухступенчатым редуцированием, с расходом до 25 нм3/час.
Домовые комбинированные регуляторы давления газа РЕД-1 предназначены для снижения высокого и среднего давления на низкое. Регуляторы давления газа РЕД-1 представляют собой устройства с пружинным приводом, с двухступенчатым редуцированием давления. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Ключевые особенности и преимущества регулятора давления газа РЕД-1:
— двухступенчатое редуцирование давления;
— комбинированная конструкция со встроенным ПЗК и ПСК;
— устойчивая работа при динамических изменениях расхода газа;
— максимальный расход – до 25 нм3/час, выходное давление до 2‐3 кПа;
— срок службы 40 лет;
— межсервисный интервал 7 лет;
— совокупная стоимость владения регулятором в 3‐4 раза ниже, чем у импортных аналогов.
| Параметр (характеристика) регулятора давления газа РЕД-1 | Единица измерения | Значение параметра (характеристики) |
| Регулятор давления газа | ||
| Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1,0 |
| Диапазон входного давления, bpe | МПа | 0,03-0,6 |
| Диапазон настройки выходного давления, Wa: | кПа | 2-3 |
| Максимальная пропускная способность, Qmax | нм3/ч | 25 |
| Класс точности регулирования, АС | % | ± 10 |
| Класс давления полного закрытия, SG | % | + 20 |
| Диаметр седла, DNседла | мм | 12 |
| Предохранительное устройство (ПЗК) | ||
| Диапазон настройки давления срабатывания предохранительного запорного клапана | кПа | по понижению выходного давления, SSD Pu min 0,6-1,6* по превышению выходного давления, SSD Pu max 2,5-4,5 |
| Класс точности срабатывания, AG | % | ± 5 |
| Время срабатывания, ta | с | ≤1 |
| Общие данные | ||
| Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| Масса, не более | кг | 1,5 |
| Способ присоединения к трубопроводу | — | резьбовой по ГОСТ 6357-81 |
| Номинальный диаметр входа и выхода регулятора | мм | 3/4″х1 1/4″ |
| Присоединительный диаметр для подключения сбросного газопровода | мм | 10 |
| Строительная длина | мм | см. руководство |
| Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 60°С |
| Средний срок службы до списания | лет | 30 |
2. Комбинированные пружинные двухступенчатые регуляторы давления газа РЕД-2
РЕД-2 – комбинированные пружинные двухступенчатые регуляторы давления газа с расходом до 100 нм3/час
Регуляторы давления газа РЕД-2 предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа РЕД-2 представляют собой устройства с пружинным приводом, с двухступенчатым редуцированием давления. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Ключевые особенности и преимущества регуляторов давления газа РЕД-2:
— двухступенчатое редуцирование давления;
— комбинированная конструкция со встроенным ПЗК и ПСК;
— устойчивая работа при динамических изменениях расхода газа;
— максимальный расход – до 100 нм3/час, выходное давление до 30 кПа;
— мембраны из высококачественного мембранного армированного полотна;
— срок службы 40 лет;
— межсервисный интервал 7 лет;
— являются аналогами регуляторов давления R/70 и R/72 (TARTARINI), полностью взаимозаменяемы по техническим характеристикам и габаритно‐
присоединительным размерам.
| Параметр (характеристика) регулятора давления газа РЕД-2 | Единица измерения | Значение параметра (характеристики) |
| Регулятор давления газа | ||
| Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1,0 |
| Диапазон входного давления, bpe | МПа | 0,003-0,6 |
| Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа РЕД-2-25-Н-1 | кПа | 1,6-12,5* |
| регулятор давления газа РЕД-2-25-С1-1 | кПа | 6,4-30* |
| регулятор давления газа РЕД-2-20x32P-Н-1У | кПа | 1,6-12,5* |
| регулятор давления газа РЕД-2-20x32P-C1-1У | кПа | 6,4-30* |
| Максимальная пропускная способность, Qmax | нм3/ч | 100 |
| Класс точности регулирования, АС | % | ± 5 |
| Класс давления полного закрытия, SG | % | + 10 |
| Диаметр седла, DNседла | мм | 15,5 |
| Предохранительное устройство (ПЗК) | ||
| Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 0,5-21* по превышению выходного давления, SSD Pu max 2,7-45* |
| Класс точности срабатывания, AG | % | ± 5 |
| Время срабатывания, ta | с | ≤1 |
| Общие данные | ||
| Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| Масса, не более | кг | 4 |
| Способ присоединения к трубопроводу | — | резьбовой по ГОСТ 6357-81 и фланцевый по ГОСТ 33259-2015 |
| Номинальный диаметр входа и выхода регулятора | мм | DN25, 3/4″х1 1/4″ |
| Присоединительный диаметр для подключения сбросного газопровода | мм | 10 |
| Строительная длина | мм | 200 |
| Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 60°С |
| Средний срок службы до списания | лет | 40 |
* диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин, данные по настройкам указываются на шильде, наклеенном на регуляторе.
3. Комбинированные пружинные регуляторы давления газа РЕД-3
РЕД-3 – комбинированные пружинные регуляторы давления прямого действия, со сбалансированным клапаном, с расходом газа до 300 нм3/час
Регуляторы давления газа РЕД-3-40 предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа РЕД-3-40 представляют собой устройства с пружинным приводом, с одним седлом и сбалансированным клапаном. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Ключевые особенности и преимущества регуляторов давления газа РЕД-3-40:
— сбалансированный клапан;
— комбинированная конструкция со встроенным ПЗК и ПСК;
— устойчивая работа при динамических изменениях расхода газа;
— максимальный расход – до 300 нм3/час, выходное давление до 0,1 МПа;
— мембраны из высококачественного мембранного армированного полотна;
— срок службы 40 лет
— межсервисный интервал 7 лет;
— являются аналогами регуляторов давления B/249 (TARTARINI), полностью взаимозаменяемы по техническим характеристикам и габаритно‐
присоединительным размерам.
| Параметр (характеристика) регулятора давления газа РЕД-3-40 | Единица измерения | Значение параметра (характеристики) |
| Регулятор давления газа | ||
| Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1,6 |
| Диапазон входного давления, bpe | МПа | 0,003-0,6 |
| Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа РЕД-3-40-Н | кПа | 1,7-7,0* |
| регулятор давления газа РЕД-3-40-C1 | кПа | 7,0-35* |
| регулятор давления газа РЕД-3-40-C2 | кПа | 30-55* |
| регулятор давления газа РЕД-3-40-C3 | кПа | 54,5-100* |
| Максимальная пропускная способность, Qmax | нм3/ч | 300 |
| Коэффициент пропускной способности, Cg: — при входном давлении 0,003-0,04 МПа — при входном давлении >0,04-0,3 МПа — при входном давлении >0,3-0,6 МПа | 80 130 100 | |
| Класс точности регулирования, АС | % | ± 5 |
| Класс давления полного закрытия, SG | % | + 10 |
| Диаметр седла, DNседла | мм | 17 |
| Предохранительное устройство (ПЗК) | ||
| Максимальное рабочее давление на входе | МПа | 0,060 |
| Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 0,8-60* по превышению выходного давления, SSD Pu max 3,0-220* |
| Класс точности срабатывания, AG | % | ± 5 |
| Время срабатывания, ta | с | ≤1 |
| Общие данные | ||
| Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| Масса, не более | кг | 8 |
| Способ присоединения к трубопроводу | — | фланцевый по ГОСТ 33259-2015 |
| Номинальный диаметр входа и выхода регулятора | мм | DN40 |
| Присоединительный диаметр для подключения сбросного газопровода | мм | Резьба G3/4-В |
| Строительная длина | мм | 181 |
| Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 60°С |
| Средний срок службы до списания | лет | 40 |
* диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин (см. раздел 4 таблица 8), данные по настройкам указываются на шильдах, наклеенных на соответствующих корпусах.
4. Комбинированные пружинные регуляторы давления газа РЕД-4
РЕД-4 – комбинированные пружинные регуляторы давления прямого действия, со сбалансированным клапаном, с расходом газа до 900 нм3/час
Регуляторы давления газа РЕД-4-50 предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа РЕД-4-50 представляют собой устройства с пружинным приводом, с одним седлом и сбалансированным клапаном. Регуляторы оснащены встроенным предохранительным сбросным клапаном (ПСК), который срабатывает и сбрасывает избыточное давление при повышении давления на выходе сверх предустановленного значения и предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Ключевые особенности и преимущества регуляторов давления газа РЕД-4-50:
— сбалансированный клапан;
— комбинированная конструкция со встроенным ПЗК и ПСК;
— устойчивая работа при динамических изменениях расхода газа;
— максимальный расход – до 900 нм3/час, выходное давление до 53 кПа;
— мембраны из высококачественного мембранного армированного полотна;
— срок службы 40 лет
— межсервисный интервал 7 лет;
— являются аналогами регуляторов давления А/149 (TARTARINI), полностью взаимозаменяемы по техническим характеристикам и габаритно‐
присоединительным размерам;
— совокупная стоимость владения регулятором в 3‐4 раза ниже, чем у импортных аналогов.
| Параметр (характеристика) регулятора давления газа РЕД-4-50 | Единица измерения | Значение параметра (характеристики) |
| Регулятор давления газа | ||
| Максимальное рабочее давление на входе, (Ре max) | МПа | 0,6 |
| Максимальное допустимое давление на корпусе регулятора, PS | МПа | 1,6 |
| Диапазон входного давления, bpe | МПа | 0,003-0,6 |
| Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа РЕД-4-50-Н | кПа | 1-10* |
| регулятор давления газа РЕД-4-50-С1 | кПа | 7-35* |
| регулятор давления газа РЕД-4-50-С2 | кПа | 30-60* |
| регулятор давления газа РЕД-4-50-С3 | кПа | 59-100* |
| Максимальная пропускная способность, Qmax | нм3/ч | 900 |
| Коэффициент пропускной способности, Cg: — при входном давлении 0,003-0,3 МПа — при входном давлении 0,3-0,6 МПа | 390 300 | |
| Класс точности регулирования, АС | % | ± 5 |
| Класс давления полного закрытия, SG | % | + 10 |
| Диаметр седла, DNседла | мм | 30 |
| Предохранительное устройство (ПЗК) | ||
| Максимальное рабочее давление на входе | МПа | 0,5 |
| Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 0,5-134* по превышению выходного давления, SSD Pu max 2,4-220* |
| Класс точности срабатывания, AG | % | ± 5 |
| Время срабатывания, ta | с | ≤1 |
| Общие данные | ||
| Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| Масса, не более | кг | 27 |
| Способ присоединения к трубопроводу | — | фланцевый по ГОСТ 33259-2015 |
| Номинальный диаметр входа и выхода регулятора | мм | DN50 |
| Присоединительный диаметр для подключения сбросного газопровода | мм | Резьба G3/4-В |
| Строительная длина | мм | 190 |
| Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 60°С |
| Средний срок службы до списания | лет | 40 |
* диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин (см. раздел 4 таблица 8), данные по настройкам указываются на шильдах, наклеенных на соответствующих корпусах.
5. Комбинированные пружинные регуляторы давления газа РЕД-5
РЕД-5 – комбинированные пружинные регуляторы давления газа прямого действия с расходом газа до 1350 нм3/час.
Регуляторы давления газа РЕД-5-50 предназначены для снижения высокого и среднего давления на среднее или высокое. Регуляторы давления газа РЕД-5-50 представляют собой устройства с пружинным приводом и с одним седлом. Регуляторы оснащены предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Ключевые особенности и преимущества регулятора давления газа РЕД-5-50:
— комбинированная конструкция со строенным ПЗК;
— встроенные импульсные линии;
— устойчивая работа при динамических изменениях расхода газа;
— максимальный расход – до 1350 нм3/час, выходное давление до 0,4 МПа;
— мембраны из высококачественного мембранного армированного полотна;
— срок службы 40 лет;
— межсервисный интервал 7 лет;
— являются аналогами регуляторов давления RP/033 (TARTARINI), полностью взаимозаменяемы по техническим характеристикам и габаритным размерам;
— совокупная стоимость владения регулятором в 3‐4 раза ниже, чем у импортных аналогов.
| Параметр (характеристика) регулятора давления газа РЕД-5-50 | Единица измерения | Значение параметра (характеристики) |
| Регулятор давления газа | ||
| Максимальное рабочее давление на входе, (Ре max) | МПа | 1,6 |
| Максимальное допустимое давление на корпусе регулятора, PS | МПа | 2,4 |
| Диапазон входного давления, bpe | МПа | 0,015-16 |
| Диапазон настройки выходного давления, Wa *: | кПа | |
| регулятор давления газа РЕД-5-50-С5.1 | кПа | 10-100* |
| регулятор давления газа РЕД-5-50-С5.2 | кПа | 100-200* |
| регулятор давления газа РЕД-5-50-С5.3 | кПа | 200-400* |
| Максимальная пропускная способность, Qmax | нм3/ч | 1350 |
| Класс точности регулирования, АС | % | ± 5 |
| Класс давления полного закрытия, SG | % | + 10 |
| Диаметр седла, DNседла | мм | 24 |
| Предохранительное устройство (ПЗК) | ||
| Максимальное рабочее давление на входе | МПа | 0,5 |
| Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 3-60* по превышению выходного давления, SSD Pu max 12-500* |
| Класс точности срабатывания, AG | % | ± 5 |
| Время срабатывания, ta | с | ≤1 |
| Общие данные | ||
| Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| Масса, не более | кг | 21 |
| Способ присоединения к трубопроводу | — | фланцевый по ГОСТ 33259-2015 |
| Номинальный диаметр входа и выхода регулятора | мм | DN50 |
| Строительная длина | мм | 267 |
| Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 60°С |
| Средний срок службы до списания | лет | 40 |
* диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин.
6. Комбинированные пружинные регуляторы давления газа РЕД-6
РЕД-6 – комбинированные пружинные регуляторы давления газа прямого действия DN от 25 до 150 мм, со сбалансированным клапаном и расходом газа до 21 000 нм3/час
Регуляторы давления газа РЕД-6 предназначены для снижения высокого и среднего давления на среднее или низкое. Регуляторы давления газа РЕД-6 представляют собой устройства с пружинным приводом, с одним седлом и сбалансированным клапаном. Регуляторы оснащены встроенным предохранительным запорным клапаном (ПЗК), который срабатывает и прекращает подачу газа, в случае превышения или понижения выходного давления за предустановленные значения.
Ключевые особенности и преимущества регуляторов давления РЕД-6:
— комбинированная конструкция со встроенным ПЗК;
— 5 типоразмеров регуляторов: DN25x65, DN50, DN80x150, DN100 и DN150;
— устойчивая работа при динамических изменениях расхода газа;
— максимальный расход – до 21 000 нм3/час, выходноедавление от 2 кПа до 0,3 МПа;
— мембраны из высококачественного мембранного армированного полотна;
— срок службы 40 лет;
— межсервисный интервал 7 лет;
— являются аналогами регуляторов серии MBN/MBF (TARTARINI), полностью взаимозаменяемы по техническим характеристикам и габаритным размерам;
— совокупная стоимость владения регулятором в 3‐4 раза ниже, чем у импортных аналогов;
— 2 исполнения регуляторов по направлению потока газа.
| Параметр (характеристика) регулятора давления газа РЕД-6 | Единица измерения | Значение параметра (характеристики) |
| Регулятор давления газа | ||
| Максимальное рабочее давление на входе, (Ре max) — для регулятора версии Н — для регулятора версии С3 и С4 | МПа | 0,6 1,6 |
| Максимальное допустимое давление на корпусе регулятора, PS | МПа | 2,4 |
| Диапазон входного давления, bpe — для регулятора версии Н — для регулятора версии С3*** — для регулятора версии С4*** | МПа | 0,005-0,6 0,06-1,6 0,125-1,6 |
| Диапазон настройки выходного давления, Wa *: — для регулятора версии Н — для регулятора версии С3 — для регулятора версии С4 | кПа | 2,0-50,0* 50,0-100,0* 100,0-300,0* |
| Максимальная пропускная способность, Qmax | нм3/ч | 21000 |
| Класс точности регулирования, АС | % | ± 10 |
| Класс давления полного закрытия, SG | % | + 20 |
| Предохранительное устройство (ПЗК) | ||
| Максимальное рабочее давление на входе | МПа | 0,5 |
| Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 0,8-60* по превышению выходного давления, SSD Pu max 3,0-500* |
| Класс точности срабатывания, AG | % | ± 5 |
| Время срабатывания, ta | с | ≤1 |
| Общие данные | ||
| Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| Масса, не более | кг | см. приложение Б |
| Способ присоединения к трубопроводу | — | фланцевый по ГОСТ 33259-2015 |
| Номинальный диаметр входа и выхода регулятора | мм | |
| регулятор давления газа РЕД-6-25х65 | мм | DN25х65 |
| регулятор давления газа РЕД-6-50 | мм | DN50 |
| регулятор давления газа РЕД-6-80х150 | мм | DN80х150 |
| регулятор давления газа РЕД-6-100 | мм | DN100 |
| регулятор давления газа РЕД-6-150 | мм | DN150 |
| Строительная длина | мм | см. приложение Б |
| Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 60°С |
| Средний срок службы до списания | лет | 40 |
* — диапазон возможной настройки давления регулятора газа и ПЗК обеспечивается комплектами сменных пружин (см. раздел 4 таблица 8), данные по настройкам указываются на шильдах, наклеенных на соответствующих корпусах.
*** — версия С3 и С4 не доступна для регулятора РЕД-6-150.
7. Пилотные прямоточные регуляторы давления газа РЕД-7
РЕД-7 – пилотные прямоточные регуляторы давления газа непрямого действия, со встроенным ПЗК или монитором, с расходами газа свыше 100 000 нм3/час (в разработке).
Регуляторы давления газа РЕД-7 предназначены для снижения высокого и среднего давления на высокое, среднее или низкое. Регуляторы давления газа РЕД-7 имеют прямоточную конструкцию, которая в зависимости от исполнения может включать в себя следующие устройства: встроенный ПЗК, регулятор-монитор и активный шумоглушитель.
Возможные исполнения р
партнёрства с 100+ производителями приборов
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.
