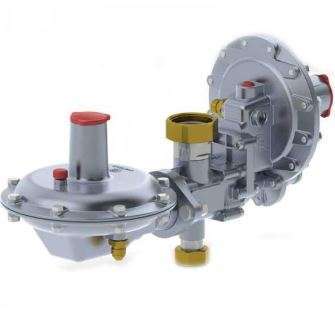

Регуляторы давления прямого действия РДГК-10, РДГК-10М предназначены для редуцирования высокого и среднего давления природного газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Регуляторы давления газа РДГК-10(М) производятся в России и соответствуют требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного Союза ТР ТС 010/2011 «О безопасности машин и оборудования» (утв. решением Комиссии Таможенного Союза от 18 октября 2011г. N 823), ГОСТ Р 54960-2012 и «Правилам безопасности сетей газораспределения и газопотребления».
Регуляторы давления газа РДГК-10, РДГК-10М используются в системах газоснабжения в составе газораспределительных пунктов (ГРП, пунктах редуцирования газа), газораспределительных установок (ГРУ), газорегуляторных пунктов (ПГБ).
Регулятор (редуктор) давления газа РДГК изготавливается в следующих модификациях, отличающихся диаметром седла, и пропускной способностью:
— регулятор РДГК-10 — регулятор давления газа с Ду 20/25 мм, со встроенными предохранительно-запорным клапаном (ПЗК), наибольшая пропускная способность 15,5 м3/ч;
— регулятор РДГК-10-М — регулятор давления газа с Ду 20/25 мм, со встроенным ПЗК, наибольшая пропускная способность 60 м3/ч
Стоимость регулятора давления газа РДГК зависит от модификации (РДГК-10, РДГК-10М), исполнения, комплекта поставки и других ценообразующих факторов.
Цена регулятора РДГК-10, РДГК-10М (редуктора давления газа) высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) регулятор давления РДГК-10(М), регуляторы РДГБ, РДНК, РДСК, РДГ, РДБК и другие редукторы давления газа, а также наличие на складе (или срок изготовления/производства), — уточняйте у менеджеров.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Пример записи условного обозначения регулятора давления газа при заказе:
Регулятор РДГК-10-М ТУ 3700-003-12234001-2013
Возможен подбор аналогов импортных регуляторов давления газа, налажено импортозамещение регуляторов (редукторов) давления газа иностранного производства (российское производство аналогов и замен зарубежных газовых редукторов-стабилизаторов, а также других контрольно-измерительных приборов и автоматики КИПиА).
Технические характеристики регуляторов давления газа РДГК-10, РДГК-10М
Устройство и работа
В регуляторе давления газа РДГК-10(М) скомпонованы, соединены и независимо работают следующие устройства:
— непосредственно регулятор давления,
— отключающее устройство,
— сбросной клапан (ПСК) (для РДГК10-2),
— фильтр для отделения пыли и механических частиц.
Регуляторы давления РДГК, состоят из крестовины, в которой закреплено седло рабочего клапана, одновременно являющееся седлом отсечного
клапана.
В регуляторе РДГК-10М-2 рабочий клапан посредством штока и механизма компенсации соединен с рабочей мембраной. Механизм компенсации предназначен для уменьшения влияния расхода на выходное давление.
В регуляторе РДГК-10-2 в мембране находится сбросной клапан ПСК с пружиной настройки и гайкой. В случае повышения давления на выходе регулятора сверх допустимых значений открывается сбросной клапан, обеспечивая сброс газа в атмосферу через свечу.
В крышке мембранного узла имеется канал для сброса газа в атмосферу. Пружина и регулировочная гайка предназначены для настройки выходного давления.
Крестовина соединена с отключающим устройством.
Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок, фильтр, и проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и по выходному патрубку поступает к потребителю.
В комплект поставки регулятора РДГК входят:
— регулятор (модификация и исполнение согласно заказу) – 1 шт.;
— руководство по эксплуатации СЯМИ.493611-210-01РЭ- 1 шт;
— паспорт СЯМИ.493611-210-01ПС – 1 шт;
— комплект запасных частей для регуляторов давления газа РДГК-10-2(М-2) 210-СБ15 (поставляется по отдельному заказу) -1 шт.
Основные параметры регуляторов давления (расхода) газа РДГК-10, РДГК-10М
| Параметр (характеристика) регулятора давления газа | Значение параметра для модификации регулятора | |
| РДГК-10 | РДГК-10М | |
| Регулируемая среда | Природный газ ГОСТ 5542-87 | |
| Рабочий диапазон входного давления, МПа | 0,05…0,6 | |
| Диапазоны настройки выходного давления Рвых., кПа | 1,5…2,0 | |
| Наибольшая пропускная способность, м3/ч | 15,5 | 60 |
| Неравномерность регулирования выходного давления, % | ±10 | |
| Диаметр седла регулятора, мм | 3 | 5 |
| Диапазоны настройки срабатывания автоматического отключающего устройства, кПа: — при повышении выходного давления; — при понижении выходного давления |
2,5; 0,5…1,0 |
|
| Присоединительные размеры, условный проход, Ду: — входного патрубка, мм; — выходного патрубка, мм |
Ду 20; Ду 25 или Ду 32 |
|
| Строительный размер, мм: — без крепежного комплекта, гайка-ниппель; — с крепежным комплектом, гайка-ниппель |
100; 180 |
|
| Габаритные размеры: — длина; — ширина; — высота |
430; 160; 200 |
|
| Масса регулятора РД-ГК, не более, кг | 6,0 | |
| Герметичность затворов (рабочего и предохранительно-запорного клапанов) | Класс А по ГОСТ 9544 | |
Вид климатического исполнения регулятора давления газа РДГК-10 У2 ГОСТ 15150-69, для работы при температурах от минус 40 С до + 60 С.
Возможные ошибки при оформлении заказа на редуктор давления газа РДГК10, РДГК10М
Ввиду относительного многообразия исполнений, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на редуктор давления газа РДГК10, РДГК10М, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: регулятор редуктор расхода потока газа, газовый редуктор стабилизатор давления газа, газорегулятор, расходомер, флуометр, флоуметр, регулирующий клапан, запорный кран, индикатор, детектор, преобразователь датчик расхода и т.п.
— неправильные обозначения модели: РДГК10, РДГК10М, РДГК-10-М, РДГК10-М, РДКГ-10Н, РДГ, РК, РДК, РГК, РД-ГК-10 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gas pressure regulator RDGK, gas flow regulator, gas reducer, gas pressure stabilizer, rdgk regulyator davleniya gaza, HLUR-10, HLUR10, HLUR10V, HLUR-10-V, HLUR-10V (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на газовый редуктор для ГРП РД-ГК, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на регулятор давления газа РДГК-10, РДГК-10М:
см. Карта заказа РДГК-10, РДГК-10М регулятор давления газа (скачать опросный лист).
см. Технические характеристики РДГК-10, РДГК-10М регулятор давления газа (Тех.описание).
см. Руководство по эксплуатации РДГК-10, РДГК-10М регулятор давления газа.
см. Методика поверки РДГК-10, РДГК-10М регулятор давления газа.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) регулятора давления газа (РДГ) , сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт РДГ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
