В данном подразделе представлены краны шаровые запорные штуцерно-ниппельные КШЗ-10 и муфтовые КШЗ-15, на высокое давление до 16 МПа.
Краны КШЗ-10 и КШЗ-15 изготовлены по техническим требованиям нефтегазовых компаний, в том числе ПАО «Транснефть», и предназначены для работы с жидкими и газообразными нефтепродуктами, с горючими и негорючими жидкостями, с горючими и негорючими газами, водой, паром и т.д.
Стоимость крана КШЗ-10, КШЗ-15 зависит от модели, общего объема заказа и других ценообразующих факторов.
Оптовая цена крана КШЗ-10, КШЗ-15 высылается по запросу.
Конкретные условия поставки и цены, как заказать/купить кран КШЗ-10, КШЗ-15 Элемер, наличие на складе в Москве или срок изготовления/производства уточняйте у менеджеров.
1. Основные технические характеристики кранов шаровых запорных КШЗ-10, КШЗ-15
Номинальный диаметр (DN) — DN10 (КШЗ-10), DN15 (КШЗ-15).
Номинальное давление (PN) — 16 МПа.
Направление подачи рабочей среды — любое.
Герметичность затвора по ГОСТ 9544-2015 — класс А.
Тип присоединения к трубопроводу — штуцерно-ниппельное (КШЗ-10), муфтовое (КШЗ-15).
Конструкция запирающего элемента — с плавающей пробкой.
Тип проходного сечения- полнопроходной по ГОСТ 28343-89.
Пробное давление (Pпр) — 24 МПа.
Материал корпуса шарового крана — нержавеющая сталь 12Х18Н10Т.
Материал запирающего элемента (шар) — нержавеющая сталь 12Х18Н10Т с фторопластовым уплотнением.
Диапазон рабочих температур (рабочая среда) — от минус 60 до плюс 160 °С.
Температура окружающей среды — от минус 60 до плюс 70 °С (У1, ХЛ1, УХЛ1).
Сейсмостойкость по шкале MSK 64 — сейсмостойкое исполнение до 9 баллов.
Наработка на отказ — 2000 циклов.
Назначенный срок службы — 30 лет.
Присоединение к процессу (прибору).
ниппель Ø14 под приварку (КШЗ-10).
внутренняя резьба М20×1,5, G1/2, R1/2, K1/2 (КШЗ-15).
| Вариант конструктивного исполнения крана | Условный проход присоединительного штуцера Ду, мм | Номинальное давление, МПа | Конструктивное исполнение (особенности) | Резьба со стороны отбора давления (вход) |
| КШЗ-10 | 10 | 16 | кран штуцерно-ниппельный (вход и выход прибора с наружной резьбой М22×1,5 для оснащения двумя гайками с внутренней резьбой М22×1,5 и двумя ниппелями Ø14 мм со сферическим седлом) | М22×1,5 |
| КШЗ-15 | 15 | кран полнопроходной шаровый кран муфтового конструктивного исполнения с внутренней резьбой со стороны входа и выхода среды | М20×1,5; G1/2; R1/2; К1/2 (1/2NPT) | |
| КШМ-15/6,3 | 15 | 6,3 | стандартное (резьба в теле крана) | G1/2″ |
| КШМ-15/6,3-ПШ | кран с подвижным штуцером для подключения датчиков (установка датчика с индикацией в нужном положении) | G1/2″ | ||
| КШМ-15/6,3-ПШК | кран с подвижным штуцером и дополнительным отбором давления (установка датчика с индикацией в нужном положении и подключение метрологического оборудования) | |||
| КШМ-20/6,3 | 20 | стандартное (резьба в теле крана) | G3/4″ |

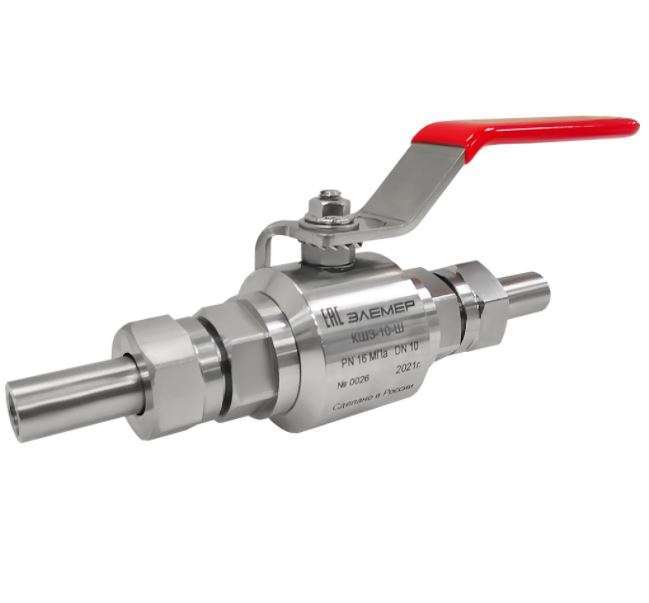

1.1. Кран КШЗ-10 штуцерно-ниппельный
| Параметр (характеристика) крана КШЗ-10 | Значение параметра (характеристики) |
| Внешний вид (чертеж) |  |
| Номинальный диаметр, DN, мм | 10 |
| Номинальное давление, РN, МПа | 16 |
| Направление подачи рабочей среды | любое |
| Герметичность затвора по ГОСТ 9544-2015 | класс А |
| Тип присоединения к трубопроводу | штуцерный с шаровым ниппелем по ГОСТ 24485-80 |
| Эффективный диаметр, мм | 10 |
| Конструкция запирающего элемента | с плавающей пробкой |
| Тип проходного сечения | полнопроходной по ГОСТ 28343-89 |
| Пробное давление, Pпр, МПа | 24 |
| Материал корпуса шарового крана | нержавеющая сталь 12Х18Н10Т |
| Материал запирающего элемента (шар) | нержавеющая сталь 12Х18Н10Т с фторопластовым уплотнением |
| Диапазон рабочих температур (рабочая среда) | –60…+160 °С |
| Температура окружающей среды | –50…+40 °С (У1) –60…+40 °С (ХЛ1) –60…+70 °С (УХЛ1) |
| Сейсмостойкость по шкале MSK 64 | СО — не сейсмостойкое исполнение до 6 баллов С — сейсмостойкое исполнение до 9 баллов |
| Наработка на отказ | 2000 циклов |
| Назначенный срок службы | 30 лет |
| Присоединение: вход (процесс) | наружная резьба М22×1,5 по ГОСТ 24705-2004 в комплекте с двумя накидными гайками по ГОСТ 23353-78 и двумя шаровыми ниппелями Ø14 мм по ГОСТ 23355-78 |
1.2. Кран КШЗ-15 муфтовый
| Параметр (характеристика) крана КШЗ-15 | Значение параметра (характеристики) |
| Внешний вид |  |
| Номинальный диаметр, DN, мм | 15 |
| Номинальное давление, РN, МПа | 16 |
| Направление подачи рабочей среды | любое |
| Герметичность затвора по ГОСТ 9544-2015 | класс А |
| Тип присоединения к трубопроводу | муфтовое по ГОСТ 6527-68, ГОСТ 22526-77 |
| Эффективный диаметр, мм | 12,5 |
| Конструкция запирающего элемента | с плавающей пробкой |
| Тип проходного сечения | полнопроходной по ГОСТ 28343-89 неполнопроходной по ГОСТ 24856-2014 |
| Пробное давление, Pпр, МПа | 24 |
| Материал корпуса шарового крана | нержавеющая сталь 12Х18Н10Т |
| Материал запирающего элемента (шар) | нержавеющая сталь 12Х18Н10Т с фторопластовым уплотнением |
| Диапазон рабочих температур (рабочая среда) | –60…+160 °С |
| Температура окружающей среды | –50…+40 °С (У1) –60…+40 °С (ХЛ1) –60…+70 °С (УХЛ1) |
| Сейсмостойкость по шкале MSK 64 | СО — не сейсмостойкое исполнение до 6 баллов С — сейсмостойкое исполнение до 9 баллов |
| Наработка на отказ | 2000 циклов |
| Назначенный срок службы | 30 лет |
| Присоединение: вход (процесс) | внутренняя резьба М20×1,5; G1/2; R1/2; K1/2 |
| Масса, не более, кг | 0,63 |
Возможные ошибки при оформлении заказа на шаровой запорный кран КШЗ10, КШЗ15 Элемер
Рекомендуем быть внимательными при оформлении заказа на шаровой запорный кран КШЗ10, КШЗ15 Элемер, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: вентиль запорный, заслонка, герметичный клапан, гермоклапан, исполнительный клапан, запорный клапан, исполнительное устройство, вспомогательный клапан, регулятор давления расхода уровня, регулирующее устройство, сигнализатор, регистратор, детектор, индикатор, сенсор, контроллер и т.п.
— неправильные обозначения модели: КШЗ10, КШЗ15, КШ-З, К-ШЗ, КЗ, КШ, КЗШ-10, КЗШ-15, ШЗК, ЗШК; КШ3-10, КШ3-15 (замена буквы З на цифру 3) и др.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например ball valve KSHZ-10 KSHZ-15, stopcock, kshz-10 kshz-15 krany sharovye zapornye, RIP-10 RIP-15 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на запорный вентиль КШЗ10, КШ3-15, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена-Качество-Срок Изготовления (Наличие на складе).
