Клапаны питания котлов КРП-50М,-50Мэ,-50д (Ду50, Ду80) предназначены для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемые для нужд народного хозяйства, в том числе Атомной Промышленности.
Модификации клапанов: КРП-50Мэ-Regada-ST-m, КРП-50Мд-ЭТМ-05, КРП-50М.
Стоимость КРП-50-Мх зависит от модификации, диаметра (Ду50 или Ду80), типа привода и других ценообразующих факторов.
Технические характеристики клапанов питания котлов КРП-50М, -50Мэ, -50Мд
| Наименование | КРП-50Мэ St-mini (Regada) |
КРП-50Мд ЭТМ-05 |
КРП-50М ручной привод |
| Диаметр условного прохода Ду, мм | Ду50, Ду80 | ||
| Температура рабочей среды (Трс) | до 180ºС | ||
| Температура окружающей среды (Тос) | от 5ºС до 50ºС | ||
| Условное давление Ру, МПа | 1,6; 2,5 МПа | 2,5 МПа | 1,6; 2,5 МПа |
| Условная пропускная способность Кvу, м3/ч | 25 ± 10 % (Ду=50) 60 ± 10 % (Ду=80) |
3-20 18-33 |
25 60 |
| Тип электропривода | Regada-ST-mini | ЭТМ-05 | ручной привод |
| Ход затвора, мм | до 17±0,5- | ||
| Габариты (в зависимости от Ду) | 440х90х105 (Ду=50) 105±314×426 (Ду=80) |
380х230х165 430х310х200 |
105±314×426 133±344±439 |
| Масса, кг не более | 7 (Ду=50) 10 (Ду=80) |
17 30 |
6 9 |
Основные признаки клапанов КРП-50М
КРП-50Мэ — чугунный (серый чугун Сч 20) литой бесфланцевый корпус с сальниковым уплотнением подвижных соединений, с электрическим приводом прямоходного типа St-mini (Regada).
КРП-50Мд — стальной литой проходной фланцевый корпус с сальниковым уплотнением подвижных соединений, с электрическим исполнительным механизмом вращательного типа ЭТМ-05.

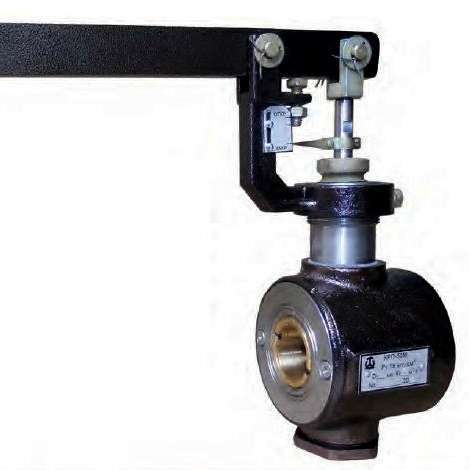

КРП-50М — чугунный (серый чугун Сч 20) литой бесфланцевый корпус с сальниковым уплотнением подвижных соединений без привода.
Положение и способ монтажа клапана питания котла КРП-50М
Клапаны питания котла КРП50М устанавливаются в любом положении, кроме «электропривод под клапаном» и направление среды соответствовало стрелке на корпусе, в месте удобном для проведения обслуживания и ревизии.
Присоединение к трубопроводу – стяжное между фланцами по ГОСТ 12815-80
Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 12815
Принцип действия
Регулирование расхода питательной воды через клапан осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и соответственно расхода воды, поступающей в котел. Форма конструктивной характеристики клапана определяется формой отверстий в седле
Преимущества клапанов
• быстрые сроки изготовления
• использование качественных комплектующих
• надежность
• доступная цена
• стабильность расходной характеристики в течение всего периода эксплуатации
Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. Срок консервации – 5 лет.
Срок службы – не менее 8 лет. Наработка на отказ – 100 000 часов.
Материалы деталей клапанов:
КРП-50Мэ (с электроприводом Regada-ST-mini)
— корпус клапана – Сч20, Cт35
— седло – бронза Бр05Ц5С5
— затвор – сталь 20Х13Л
— шток – сталь 40Х13
КРП-50Мд (дисковый с электроприводом ЭИМ)
— корпус клапана – Ст35 ГОСТ 977
— фланец – Ст35 ГОСТ 977
— седло – сталь 40Х13 ГОСТ 5949
— золотник – сталь 40Х13 ГОСТ 5949
— уплотнение сальникового узла – фторкаучук ГОСТ 9833 (6 группа резины)
— стойка – сталь 08пс ГОСТ 16532
КРП-50М
— корпус клапана Сч20
— седло – бронза Бр05Ц5С5
— затвор – сталь 20Х13Л
— шток – сталь 40Х13
— фланец – Ст35 Л
— уплотнение сальникового узла — фторопласт (PTFE).
Возможные ошибки при оформлении заявки
Ввиду относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: питательный клапан, клапан подпитки, запорно-регулирующий клапан, регулятор расхода, исполнительный механизм.
— орфографические ошибки и описки, неправильные обозначения модели: КПР-80Мд (дисковый), КПК-80Мэ (с электроприводом)
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pitatel’nyj klapan KRP-50M, klapan podpitki KRP-50M, RHG-50Vl (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: вариант, напряжение, кол-во каналов в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
