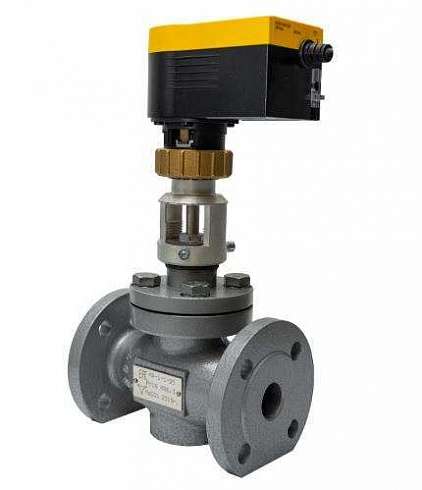

КР-1, КР-1-ТР клапаны регулирующие

В данном подразделе представлены описания регулирующих клапанов КР-1, КР-1-ТР, см. по следующим ссылкам технические характеристики и формы заказа приборов:

1. КР-1 клапан регулирующий с электроприводом.
2. КР-1-ТР клапан регулирующий трехходовой.

Стоимость клапанов КР-1, КР-ТР зависит от модели, исполнения, общего объема заказа, потребности в дополнительном оборудовании (комплектующих) и других ценообразующих факторов.
Цена клапана КР-1, КР-ТР высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе в Москве клапанов КР-1-1, КР-1-2, КР-ТР (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

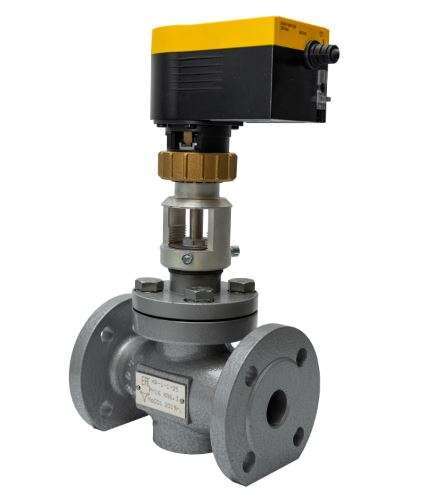

1. КР-1 клапан регулирующий с электроприводом

Клапаны регулирующие с электроприводом КР-1 (Ду15…200) предназначены для регулирования расхода жидких, паро- и газообразных сред, неагрессивных к материалам клапана.
Типовое применение клапана КР-1: регулирование расхода теплоносителя в системах отопления и горячего водоснабжения (ГВС) зданий, регулирование подачи пара в системах пастеризации пищевых производств и т.д.

Клапаны КР-1 изготавливаются по СНИЦ.306 142.001ТУ, имеется Декларация соответствия техническому регламенту таможенного союза.

Клапан КР-1 может работать в ручном или в автоматическом режиме (при наличии блока автоматики) непосредственно на объекте или дистанционно.

Регулирующие клапаны КР-1 изготавливаются двух типов (модификаций) —  КР-1-1 (температура регулируемой среды 0…100С) и КР-1-2 (температура регулируемой среды 0…200С), оба типа клапанов изготавливаются с двумя типами уплотнения штока по выбору заказчика, с сальником или с циклопрочным сварным мембранным сильфоном.

Особенности и конкурентные преимущества клапана КР-1:
— применение наряду с традиционным сальниковым уплотнением разделительного сварного мембранного сильфона дает герметичное уплотнение штока,  узел не требует обслуживания (у сварного мембранного сильфона циклопрочность составляет несколько сот тысяч циклов, что обеспечивает надежную работу изделия в течение всего срока эксплуатации);
— разгруженная по давлению клеточная конструкция клапана позволяет использовать компактные маломощные электроприводы Sauter AVM (Швейцария) с низким энергопотреблением;
— конструкция клапана исключает возможность деформации штока, перекоса подвижных частей и заеданий;
— уплотнение в затворе «металл по металлу»;
— клапан КР1 полностью ремонтопригоден.

Технические характеристики регулирующего клапана КР-1

Регулирующие клапаны КР-1 оснащаются электроприводами Sauter (Швейцария): AVM115F120, AVM321F110, AVM322F120, AVM234SF132 или другими электрическими приводами (электрическими исполнительными механизмами) по спецзаказу с набором опций по желанию заказчика.

Приводы Sauter имеют синхронный электродвигатель с электронной системой управления и отключения, электромагнитную муфту и необслуживаемую трансмиссию, электронное распознавание конечных точек и отключение мотора временным реле, дублирующий ручной привод, возможность изменения скорости перемещения клапана, выбор характеристики регулирования (линейная/равнопроцентная) и др.

Основные параметры регулирующего клапана КР-1 (Ду15…Ду200)

Диаметр условного прохода DN (Ду), мм	15 (КР-1-15)	20 (КР-1-20)	25 (КР-1-25)		32 (КР-1-32)		40 (КР-1-40)		50 (КР-1-50)		65 (КР-1-65)			80 (КР-1-80)				100 (КР-1-100)				125 (КР-1-125)	150 (КР-1-150)	200 (КР-1-200)
Условная пропускная способность Kv, м³/ч ±10%	1	1,6	2,5	8*	4	12*	6,3	20*	10	32*	16	32*	50*	25	32*	50*	80*	40	50*	80*	125	63	100	250
	1,6	2,5	4	10	6,3	14*	8*	25	12*	40	20*	40	63		40	63	100		63	100		80*	125*	320
	2,5	4	6.3		8*	16	10		14*		25											100	160	400
	4	6,3			10		12*		16													125*	200*
							14*		20*													160	250
							16		25													200*	320
																						250
Номинальный ход штока, мм, не более	5			7	5	7	5	12	5	10	5	6	19	5	6	7,5	14	5	6,5	20	22	40
Тип привода	AVM115 F120 / AVM321 F110							AVM	AVM	AVM	AVM		AVM				AVM	AVM		AVM322 F120	AVM234S F132**
								322	321	322	321		322	AVM321 F110			322	321
								F120	F110	F120	F110		F120				F120	F110
Тип уплотнения по штоку			сильфон СТ12- 45																			сильфон СТ14-65
	Сальник
Условное давление PN, МПа	1,6
Температура рабочей среды, °С	от 0 до +200
Относительная протечка в % от Kv, не более	0,05
Присоединение к трубопроводу	фланцевое по ГОСТ 33259-2015 тип 21, исполнение В

*Исполнение по спецзаказу
**По заказу может применяться модуль вставляемый для подключения к сети 230В (код 0372332001).

Пропускная способность клапана КР-1 в зависимости от диаметра условного прохода (Ду15…Ду200)

Внимание! Запрещается устанавливать клапан в системах, где минимальная пропускная способность ниже указанной в таблицах 1-2.

Таблица 1

Диаметр условного прохода Ду, мм	15				20
Условная пропускная способность Kv, м3/ч ±10%	1	1,6	2,5	4	1,6	2,5	4	6,3
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	0,5	0,8	1,3	2	0,8	1,3	2	3,2

Таблица 2

Диаметр условного прохода Ду, мм	25					32
Условная пропускная способность Kv, м3/ч ±10%	2,5	4	6,3	8*	10	4	6,3	8*	10	12*	14*	16
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	1,3	2	3,2	4	5	2	3,2	4	5	6	7	8

Диаметр условного прохода Ду, мм	40
Условная пропускная способность Kv, м3/ч ±10%	6,3	8*	10	12*	14*	16	20*	25
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	3,2	4	5	6	7	8	10	12,5

Диаметр условного прохода  Ду, мм	50
Условная пропускная способность Kv, м3/ч ±10%	10	12*	14*	16	20*	25	32*	40
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	5	6	7	8	10	12,5	16	20

Диаметр условного прохода Ду, мм	65
Условная пропускная способность Kv, м3/ч ±10%	16	20*	25	32*	40	50*	63
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	8	10	12,5	16	20	25	31,5

Диаметр условного прохода Ду, мм	80
Условная пропускная способность Kv, м3/ч ±10%	25	32*	40	50*	63	80*	100
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	12,5	16	20	25	31,5	40	50

Диаметр условного прохода Ду, мм	100
Условная пропускная способность Kv, м3/ч ±10%	40	50*	63	80*	100	125
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	20	25	31,5	40	50	63

Диаметр условного прохода Ду, мм	125							150
Условная пропускная способность Kv, м3/ч ±10%	63	80*	100	125*	160	200*	250	100	125*	160	200*	250	320
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	31,5	40	50	63	80	100	125	50	63	80	100	125	160

Температура рабочей среды в зависимости от типа применяемого привода и исполнения клапана КР-1, °С

КР-1-1 (Ду 15-40) с приводом AVM115 F120	от 0 до 100
КР-1-1 (Ду 15-100) с приводом AVM321 F110, AVM322 F120	от 0 до 100
КР-1-1 (Ду 100,125,150,200) с приводом AVM234S F132	от 0 до 130
КР-1-2 (Ду 15-40) с приводом AVM115 F120	от 0 до 150
КР-1-2 (Ду 15-100) с приводом AVM321 F110, AVM322 F120	от 0 до 200
КР-1-2 (Ду 100,125,150,200) с приводом AVM234S F132	от 0 до 200

Характеристики применяемых приводов клапана КР-1

Тип привода	Номинальное усилие, Н	Ход, мм	Скорость перемещения штока, сек/мм	Питание, В	Потребляемая мощность, Вт
Sauter AVM115 F120	500	8	15	230	2
Sauter AVM321 F110	1000	8	6	230	2,4
Sauter AVM322 F120	1000	20	12	230	2,4
Sauter AVM234S F132	2500	40	2/4/6	24	10

Применяемые материалы клапана КР-1

Корпус, крышка	чугун Сч20	сталь 20Л	12Х18Н10Т
Стакан	бронза ОЗЦ7С5Н1
Клапан (поршень)	сталь 20Х13
Шток	сталь 20Х13
Сильфон	36НХТЮ

 Габаритные и монтажно-присоединительные размеры клапана КР-1

Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад).

Габаритные размеры-1 клапана КР-1

Габаритные размеры-2 клапана КР-1

Габаритные размеры-3 клапанов КР-1

Габаритные и присоединительные размеры клапанов КР-1-1 и КР-1-2 с сильфонным уплотнением СТ 12-45

Ду, мм	Hmax, мм	h, мм	Bmax ,мм	L, мм	Kv, м³/ч	Электропривод	не более, кг
25	400 (330)*	290(220)*	212	160	2,5; 4; 6,3; 8; 10	SAUTER AVM 115 F120	10,3
32	420 (350)*	310 (240)*	222	180	4; 6,3; 8; 10; 12; 14; 16		12,8
40	430 (360)*	320 (250)*	232	200	6,3; 8; 10; 12; 14; 16		18,2
25	460 (390)*	290(220)*	170	160	2,5; 4; 6,3; 8; 10	SAUTER AVM 321 F110	12,6
32	480 (410)*	310 (240)*	180	180	4; 6,3; 8; 10; 12; 14; 16		18,2
	490 (420)*	320 (250)*			6,3; 8; 10; 12; 14; 16
40	550 (480)*	380 (310)*	190	200	20; 25	SAUTER AVM 322 F120	19,7
	505 (440)*	335 (270)*			10; 12; 14; 16 20; 25	SAUTER AVM 321 F110
50	570 (500)*	400 (330)*	205	230	32; 40	SAUTER AVM 322 F120	24,3
	540 (480)*	370 (310)*			16; 20; 25; 32; 40	SAUTER AVM 321 F110
65	600 (530)*	430 (360)*	235	290	50; 63	SAUTER AVM 322 F120	30,4
	560 (490)*	390 (320)*			25; 32; 40; 50; 63	SAUTER AVM 321 F110
80	610 (540)*	440 (370)*	245	310	80; 100	SAUTER AVM 322 F120	40,7
	560 (490)*	390 (320)*			40; 50; 63	SAUTER AVM 321 F110
100	610 (540)*	440 (370)*	265	350	80; 100	SAUTER AVM 322 F120	42,8
	680 (630)*	535 (490)*	341		125	SAUTER AVM 234S F132	45,3

*Для КР-1-1

Габаритные и присоединительные размеры клапанов КР-1-1 и КР-1-2 с сильфонным уплотнением СТ 14-65

DN, мм	Hmax, мм	h, мм	Bmax ,мм	L, мм	Kv, м³/ч	Электропривод	не более, кг
125	670 (600)*	450 (380)*	400	—	63; 80; 100; 125; 160; 200; 250		60
150	770 (700)*	550 (480)*	480	—	100; 125; 160; 200; 250; 320	SAUTER AVM 234S F132	104
200	890 (820)*	680 (610)*	—	600	250; 320; 400		200

*Для КР-1-1

Габаритные и присоединительные размеры клапанов КР-1-1 и КР-1-2 с сальниковым уплотнением

DN, мм	Hmax, мм	h, мм	Bmax мм	L, мм	Kv, м³/ч	Электропривод	не более, кг
15	365 (315)*	273 (223)*	200	130	1; 1,6; 2,5; 4		6,2
20	380 (330)*	287 (231)*	210	150	1,6; 2,5; 4; 6,3		7,3
25	385 (335)*	290(240)*	212	160	2,5; 4; 6,3; 8; 10	SAUTER AVM 115 F120	10,3
32	410 (360)*	315 (265)*	222	180	4; 6,3; 8; 10; 12; 14; 16		12,8
40	420 (370)*	325 (275)*	232	200	6,3; 8; 10; 12; 14; 16		18,4
15	420 (375)*	273 (223)*	200	130	1; 1,6; 2,5;  4		6,2
20	440 (390)*	287 (231)*	210	150	1,6; 2,5; 4; 6,3		7,3
25	445 (395)*	290(240)*	170	160	2,5; 4; 6,3; 8; 10	SAUTER AVM 321 F110	12,6
32	470 (420)*	315 (265)*	180	180	4; 6,3; 8; 10; 12; 14; 16		18,2
	480 (430)*	325 (275)*			6,3; 8; 10; 12; 14; 16
40	535 (485)*	380 (330)*	190	200	20; 25	SAUTER AVM 322 F120	29,7
	505 (455)*	350 (300)*			10; 12; 14; 16; 20; 25	SAUTER AVM 321 F110
50	555 (510)*	405 (355)*	205	230	32; 40	SAUTER AVM 322 F120	24,3
	545 (495)*	390 (340)*			16; 20; 25; 32; 40	SAUTER AVM 321 F110
65	600 (550)*	435 (385)*	235	290	50; 63	SAUTER AVM 322 F120	30,4
	560 (510)*	405 (355)*			25; 32; 40; 50; 63	SAUTER AVM 321 F110
80	615 (565)*	460 (410)*	245	310	80; 100	SAUTER AVM 322 F120	40,7
	560 (510)*	410 (360)*			40; 50; 63	SAUTER AVM 321 F110
100	620 (565)*	450 (400)*	265	350	80; 100	SAUTER AVM 322 F120	42,8
	680 (630)*	535 (490)*	341		125		45,3
125	670 (600)*	547 (477)*	400	—	63; 80; 100; 125; 160; 200; 250		60
150	770 (700)*	615 (545)*	480	—	100; 125; 160; 200; 250; 320	SAUTER AVM 234S F132	104
200	890 (820)*	680 (610)*	—	600	250; 320; 400		200

*Для КР-1-1

Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад).

Габаритные размеры клапана КР-1-125,-150

Присоединительные размеры клапанов КР-1

Присоединительные размеры клапанов КР-1

DN, мм	D₁, мм	D₂, мм	D₃, мм	D₄, мм	n отв.
15	95	47	65
20	105	58	75	14
25	115	68	85
32	135	78	100
40	145	88	110		8
50	160	102	125
65	180	122	145	18
80	195	133	160
100	215	158	180
125	245	184	210		16
150	280	212	240
200	335	295	266	22	24

Рекомендации по монтажу (установке) клапанов КР-1

Клапаны КР-1 могут монтироваться на горизонтальном или вертикальном участке трубопровода. Не допускается монтаж клапана электроприводом вниз.
Перед клапаном КР1 рекомендуется устанавливать сетчатый фильтр.

Форма заказа клапана КР-1-1(2)-Ду15…Ду200

При заказе регулирующего клапана КР-1-1(2)-Ду15…Ду200 необходимо указать следующие данные:

— условное обозначение клапана (КР-1);
— модификацию в зависимости от температуры регулируемой среды (КР-1-1 или КР-1-2);
— диаметр условного прохода Ду в мм;_
— материал корпуса;
— тип уплотнения;
— тип электропривода;
— и другие данные по требованию производителя.

2. КР-1-ТР-25/32/40/50/80/100/125/150 клапан регулирующий трехходовой

Клапан регулирующий трехходовой КР-ТР-25/32/40/50/80/100/125/150 (Ду 25…150мм) с электрическим исполнительным механизмом  предназначен для регулирования расхода пара, воды, нетоксичных и негорючих жидких и газообразных сред, неагрессивных к примененным конструкционным материалам. Клапан КР-1-ТР может работать в ручном или в автоматическом режиме (при наличии блока автоматики), непосредственно на объекте или дистанционно.

Клапан регулирующий трехходовой с электроприводом КР-ТР выпускается по СНИЦ 306.142.042 ТУ.

Гарантийный срок эксплуатации клапана КР-ТР с сальниковым уплотнением – 18 месяцев со дня ввода клапана в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортирования и хранения, но не более 24 месяцев со дня отгрузки.
Гарантийный срок эксплуатации клапана КР-ТР с сильфонным уплотнением СТ12-45 и СТ14-65 – 24 месяца со дня ввода клапана в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортирования и хранения, но не более 30 месяцев со дня отгрузки.

Технические характеристики КР-1-ТР клапана регулирующего трехходового

Регулирующий трехходовой клапан КР-1-ТР состоит из двух основных частей: регулирующего органа и электропривода.
Регулировка расхода осуществляется путем перемещения штока механизма, соединенного с регулирующим органом, вверх или вниз на величину номинального хода штока.

Обозначение	DN, мм	D₁ ,мм	D₂ ,мм	D₃, мм	d, мм	n отв.
КР-ТР-15	15	95	47	65	14	8
КР-ТР-20	20	105	58	75
КР-ТР-25	25	115	68	85
КР-ТР-32	32	135	78	100	18
КР-ТР-40	40	145	88	110
КР-ТР-50	50	160	102	125
КР-ТР-65	65	180	122	145
КР-ТР-80	80	195	133	160
КР-ТР-100	100	215	158	180		16
