В данном подразделе представлены регулирующие односедельные клапаны РК для пара ( 25с945нж, 25лс945нж, 25нж945нж), Ду 15…200, с электрическим исполнительным механизмом (ЭИМ), применяющиеся для автоматического регулирования расхода насыщенного и перегретого пара с температурой до 350°С, давлением до 4 МПа в системах теплоснабжения.
Стоимость (цена) регулирующего клапана РК-25с945нж, -25лс945нж, -25нж945нж-ПАР зависит от исполнения, диаметра условного прохода (DN=15…200мм) и материала, из которого изготовлены детали клапана РК, а также цен на дополнительное оборудование, цен на комплектующие (комплект монтажных частей (КМЧ): ответные фланцы, крепеж, ЗиП) общего объема заказа, а также других ценообразующих факторов (см. форму заказа клапанов РК, ЗРК).
Цена клапана РК-25с945нж, -25лс945нж, -25нж945нж-ПАР высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) клапан РК-25с945нж, -25лс945нж, -25нж945нж-ПАР, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Преимущества клапанов РК, ЗРК:
— Все внутренние детали клапана: плунжер, седло, шток, система разгрузки изготовлены из нержавеющей стали Ст12Х18Н10Т.
— Соединение седла с корпусом клапана разъемное (резьбовое), обеспечивает легкую замену седла при его износе.
— Конструкция клапана обеспечивает замену исполнительного механизма без демонтажа клапана с трубопровода.
— Покраска корпусов и других деталей клапанов выполнена полимерной порошковой краской.
Гарантийный срок эксплуатации – 2года со дня ввода в эксплуатацию. Срок консервации – 3года. Срок службы — не менее 10 лет. Наработка на отказ — 100000 часов.
См. справочную информацию о клапанах регулирующих РК, запорно-регулирующих ЗРК.
Технические характеристики клапанов РК-25с945нж, 25лс945нж, 25нж945нж для пара

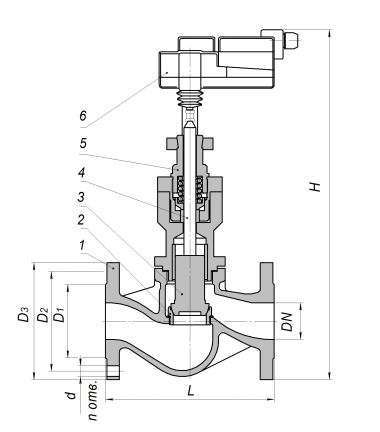

1 – корпус
2 – седло
3 – плунжер
4 – шток
5 – сальниковый узел
6 – электрический исполнительный механизм (ЭИМ)
(габаритные и монтажно-присоединительные размеры клапанов см. ниже по тексту)
Основные параметры клапанов РК для пара ( 25с945нж, 25лс945нж, 25нж945нж)
| Номинальный диаметр, DN (Ду), мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропускная способность, Кvy, м3/ч | 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
|
| Коэффициент начала кавитации Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | |
| Пропускная характеристика | линейная | ||||||||||||
| Номинальное давление, PN, МПа | 1,6; 2,5; 4,0 | ||||||||||||
| Относительная утечка затвора | 0,1% от Kvу | ||||||||||||
| Тип соединения | Фланцевое по ГОСТ 12820 | ||||||||||||
| Тип ЭИМ | Belimo | LV | LV | NV | SV | EV | EV | RV | — | — | — | — | — |
| Regada | ST MINI | ST MINI | ST MINI | ST MINI | ST0 | ST0 | ST0.1 | ST0.1 | ST 1 | ST 2 | ST 2 | МТ | |
| Регулируемая среда | Насыщенный пар, перегретый пар | ||||||||||||
| Температура регулируемой среды, °С | До 220; До 350 | ||||||||||||
Материалы основных деталей клапанов РК-25с945нж, 25лс945нж, 25нж945нж
| Тип клапана РК на пар | 25с945нж | 25лс945нж | 25нж945нж | |
| Корпус клапана | Сталь 25Л (GS-52) | Сталь 09Г2С (9MnSi5) | Сталь 20Х13 Сталь 12Х18Н9Т (Х10СrNiTi18-10) | |
| РN 1,6-2,5-4,0 | ||||
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Уплотнение на плунжере | «металл по металлу» | |||
| Уплотнение штока * | До 220°С | До 350°С | ||
| Модифицированный фторопласт (PTFE) | Графит ТРГ, сильфон | |||
* другие материалы в зависимости от рабочей среды
Максимально допустимый перепад давления на клапанах РК*
| DN,мм | ΔР, МПа при комплектации приводом Regada | ΔР, МПа при комплектации приводом Belimo | |||||||||
| ST mini | ST 0 | ST 0.1 | ST1 | ST2 | МТ | LV | NV | SV | EV | RV | |
| 15 | 4 | — | — | — | — | — | 2.0 | 2,5 | — | — | — |
| 20 | 2,5 | 4 | — | — | — | — | 1,6 | 2.0 | 2,5 | 4 | — |
| 25 | 2 | 2,5 | — | — | — | — | 1,2 | 1,6 | 2.0 | 2,5 | 4 |
| 32 | 1,6 | 2,5 | 4 | — | — | — | 0,8 | 1.0 | 1,6 | 2.0 | 2,5 |
| 40 | 1.2 | 2 | 2,5 | 4 | — | — | — | 0,8 | 0,8 | 1,6 | 2 |
| 50 | 0,6 | 1,6 | 2,5 | 2,5 | — | — | — | — | — | 1.3 | 1,6 |
| 65 | — | 1 | 2 | 2,5 | 4 | — | — | — | — | 1.0 | 1 |
| 80 | — | 0,6 | 1,6 | 2 | 2,5 | 4 | — | — | — | — | 0,6 |
| 100 | — | — | — | 1,6 | 2,5 | 2,5 | — | — | — | — | — |
| 125 | — | — | — | — | 2 | 2,5 | — | — | — | — | — |
| 150 | — | — | — | — | 1,6 | 2 | — | — | — | — | — |
| 200 | — | — | — | — | — | 1,6 | — | — | — | — | — |
* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана
Габаритные и присоединительные размеры и масса клапанов РК-25с/25лс/25нж-945нж-ПАР
| DN,мм | PN. МПа | D1,мм | D2,мм | D3,мм | L,мм | n | d,мм | H max, мм | Масса max,кг | ||
| Regada | Belimo | Regada | Belimo | ||||||||
| 15 | 1,6; 2,5 | 46 | 65 | 95 | 130 | 4 | 14 | 510 | 380 | 9 | 8 |
| 20 | 1,6; 2,5 | 56 | 75 | 105 | 150 | 520 | 390 | 11 | 10 | ||
| 25 | 1,6; 2,5 | 65 | 85 | 115 | 160 | 565 | 400 | 14 | 13 | ||
| 32 | 1,6; 2,5 | 76 | 100 | 135 | 180 | 18 | 580 | 420 | 17 | 16 | |
| 40 | 1,6; 2,5 | 84 | 110 | 145 | 200 | 650 | 450 | 20 | 19 | ||
| 50 | 1,6; 2,5 | 99 | 125 | 160 | 230 | 670 | 470 | 32 | 28 | ||
| 65 | 1,6; 2,5 | 118 | 145 | 180 | 290 | 8 | 770 | 490 | 34 | 28 | |
| 80 | 1,6; 2,5 | 132 | 160 | 195 | 310 | 790 | — | 42 | — | ||
| 100 | 1,6 | 156 | 180 | 215 | 350 | 840 | — | 53 | — | ||
| 2,5 | 156 | 190 | 230 | 22 | |||||||
| 125 | 1,6 | 184 | 210 | 245 | 400 | 18 | 860 | — | 90 | — | |
| 2,5 | 184 | 220 | 270 | 26 | |||||||
| 150 | 1,6 | 211 | 240 | 280 | 480 | 22 | 880 | — | 110 | — | |
| 2,5 | 211 | 250 | 300 | 26 | |||||||
| 200 | 1,6 | 266 | 295 | 335 | 600 | 12 | 22 | 900 | — | 130 | — |
| 2,5 | 274 | 310 | 360 | 26 | |||||||
