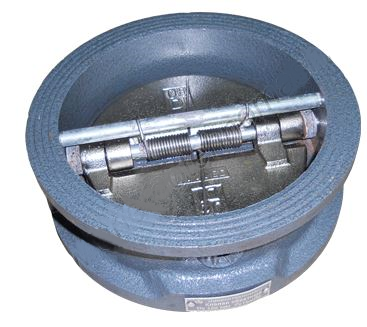

Межфланцевые двухдисковые обратные клапаны КО-40…200мм предназначены для для перекрытия обратного оттока рабочей среды и защиты оборудования и систем от гидравлических ударов на горизонтальных и вертикальных трубопроводах (при нисходящем потоке).
Обратные клапаны КО используются в системах теплоснабжения (ТС), горячего и холодного водоснабжения (ГВС и ХВС), кондиционирования воздуха, орошения, а также других технологических системах, работающих при температурах до плюс 130ºC под давлением до 1,6МПа (16бар).
Исполнения в зависимости от диаметра условного прохода Ду дискового обратного клапана: КО40, КО65, КО80, КО125, КО150, КО200-СЧ20.
1. Технические характеристики дисковых обратных клапанов КО-40…200мм
| Регулируемая среда | жидкие среды, не агрессивные к материалам деталей клапана (серый чугун СЧ20 и нержавеющая сталь) |
| Рабочая температура (Трс) | от -25ºC до +130ºC |
| Максимальное рабочее давление (PN) | 1,6 МПа (16 бар, 16 кгс/см2) |
| Класс герметичности | А (нет видимых протечек) по ГОСТ 9544 |
| Тип соединения обратного клапана | межфланцевое |
| Присоединительные размеры фланцев | по ГОСТ-12821 |
2. Габаритные и присоединительные размеры, диаметры условных проходов, масса дисковых обратных клапанов КО
| Диаметр условного прохода Ду | Монтажная длина L, мм | Габаритный диаметр D, мм | Выходной диаметр А, мм | Масса клапана, кг | Варианты обозначения при заказе |
| КО-40мм | 43 | 90 | 65 | 1,63 | КО40, KO-40 |
| КО-50мм | 43 | 107 | 65 | 1,63 | КО50, КО-50 |
| КО-65мм | 46 | 127 | 80 | 2,30 | КО65, KO-65 |
| КО-80мм | 64 | 142 | 94 | 3,30 | КО80, KO-80 |
| КО-100мм | 64 | 162 | 117 | 4,30 | КО100, КО-100 |
| КО-125мм | 70 | 192 | 145 | 5,70 | КО125, KO-125 |
| КО-150мм | 76 | 218 | 170 | 7,50 | КО150, KO-150 |
| КО-200мм | 89 | 273 | 224 | 12,8 | КО200, KO-200 |
3. Материалы деталей обратного клапана КО-40…200
| корпус | серый чугун СЧ20 |
| диск | высокопрочный чугун с шаровидным графитом ВЧ40 с никелевым покрытием |
| шток | нержавеющая сталь |
4. Устройство КО:
1 – корпус,
2 – сегмент диска (лепесток),
3 – шток,
4 – пружины
Клапан обратный КО-40…200 чертеж
5. Возможные ошибки при оформлении заказа на Клапан обратный КО-40…200
Ввиду относительного многообразия моделей и модификаций затворов — Клапанов обратных КО-40…200 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: клапана на воду, вентиль запорный поворотный, невозвратный, клапан регулирующий обратный, затвор стопорный, коррозионностойкий, коррозиестойкий кран и т.п.
— неправильные обозначения модели и орфографические ошибки: слитное написание: обратный клапан КО40, КО65, КО80, КО125, КО150, КО200; замена буквы «О» на цифру «0»: К040 К065 К080 К125 К150 К200; и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Check valve KO-40…200, diskovyj obratnyj klapan ko40 ko65 ko80 ko125 ko150 ko200; ko-40 ko-65 ko-80 ko-125 ko-150 ko-200,(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на запорные вентили — Клапан обратный КО-40…200 , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (способ соединения с трубопроводом, диаметр условного прохода, резьбу, условное давление и т.п.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация об обратных клапанах
Обратный клапан (check valve, non-return valve) представляет собой относительно простое устройство из отрезка трубы с механизмом перекрывания потока в середине. Устройство обратного клапана может быть шариковое или дисковое, когда предметом, перекрывающим поток газа или жидкости, является, соответственно, шарик или диск, закрепленный в середине корпуса.
Обратный клапан (клапан одностороннего потока) предназначен предохранять устройства водопровода или механизма от внезапной утечки среды и препятствует ее обратному выходу в общий поток.
Обратные клапаны устанавливаются в:
– водопроводе;
– охладительных устройствах редукторов;
– котлах нагревания;
– устройствах дренажа;
– насосах и насосном оборудовании.
Предохранительные свойства обратных клапанов очень важны в случае аварийных ситуаций, при возникновении которых обратный клапан автоматически срабатывает и предотвращает отток рабочих сред обратно, останавливая движение потока. В сложной системе насосов обратный клапан выполняет функцию предохранителя в случае повышения давления.
Обратные клапаны из нержавеющей стали (обычно марки AISI-304 и AISI-316*) разрешены к применению в любых трубопроводах и системах разных отраслей промышленности, как пищевая, химическая или энергетическая. «Пищевая нержавейка», из которой изготовлены данные обратные клапаны, может без вреда контактировать–проводить, как питьевую воду, так и газы(в т.ч. воздух) или жидкие химикаты.
Выбирая обратный клапан для разных видов сред, следует обратить внимание на их виды, в зависимости от вида подключения. Устанавливаются клапаны только по направлению потока, ориентиром служит стрелка на корпусе.
Виды подключения обратных клапанов, в зависимости от способа подключения (присоединения) к трубопроводу:
Муфтовое – соединение на резьбе, которая обычно находится внутри корпуса – муфте;
Межфланцевое – присоединение к трубе при помощи прокладок между двух фланцев, установленных на трубе;
Сварочное – соединение при помощи сварки на обоих концах обратного клапана;
Сварочно-резьбовое – тип соединения, когда с одного конца клапан заваривается, а с другого конца накручивается на резьбу.
Межфланцевое и муфтовое соединение используется в большинстве случаев, в частном, жилишно-коммунальном или промышленном хозяйстве, на трубопроводах разных значений, водонагревательных и насосных сооружениях. Для большинства моделей обратных клапанов возможна установка как горизонтальная, так и вертикальная.
Соединение с применением сварки применяется на промышленных объектах, на трубах большого и малого условного диаметра — Ду (калибра) для прохождения различных газов и жидкостей.
Соединение при помощи сварки не дает возможности замены обратного клапана в случае поломки без применения разреза труб, в отличие от муфтового, резьбового или межфланцевого соединения, когда отсоединение клапана происходит относительно быстро и без значительных усилий.
*Нержавеющая сталь AISI-316 — аустенитная, содержащая никель сталь, отечественный аналог обозначается как 08х17н13м2. Нержавеющая сталь 316 -высокопрочная, устойчивая к коррозии, пластичная и жаростойкая, магнитные свойства отсутствуют, легко обрабатывается, формуется и сваривается. Сталь марки 316 считается улучшенным вариантом нержавеющей стали марки AISI 304. Сталь AISI-316 широко применяется в пищевой, химической промышленности, машиностроении и строительстве, а также во многих других областях для изготовления изделий, на которые действует высокая температура, механическая нагрузка и окислительные среды.
