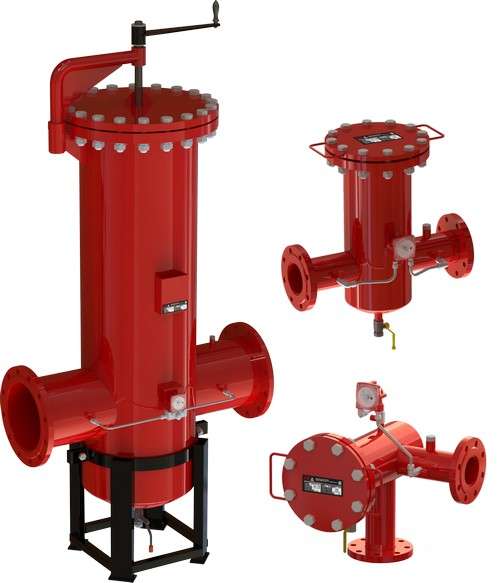

Фильтр тонкой очистки газовый стальной сварной РЕД-С DN25…DN500 предназначен для очистки от механических частиц природного газа, а также других газов: пропана, бутана, воздуха, азота и др., при условии, если они не содержат бензол.
Газовые фильтры РЕД-С могут применяться в ГРП, ГРПБ, ШРП (ГРПШ), ГРУ, на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, различными газогорелочными устройствами для повышения надежности и долговечности работы оборудования.
Фильтры газовые РЕД-С изготовлены в соответствии с ТУ 3683‐001‐28494535‐2018 и обеспечивают устойчивую работу при воздействии температуры очищаемого газа от ‐40°С до +60°С и температуры окружающего воздуха от ‐40°С до +80°С.
Корпус фильтра РЕД-С изготовлен из стали.
Фильтры газовые РЕД-С могут быть угловыми и прямыми, с одним или двумя картриджами.
Фильтры газовые РЕД-С могут устанавливаться во взрывоопасных зонах всех классов согласно ПУЭ, в которых возможно образование смесей газов и паров с воздухом
Основные преимущества стального газового фильтра РЕД-C:
— фильтр тонкой очистки,
— высокая степень фильтрации (5 или 10 мкм),
— сменные фильтрующие элементы-картриджи,
— несколько исполнений картриджей по материалу,
— применение индикатора степени загрязнения с фиксацией максимального перепада,
— устройство для подъема крышки на фильтрах DN300-350-400-500,
— многообразие исполнений по направлению движения газа,
— фланцевое присоединение,
— порошковая долговечная окраска,
— сделано в России.
Наработка до отказа 44000 ч.
Гарантийный срок эксплуатации составляет 24 месяца с момента ввода в эксплуатацию при соблюдении требований настоящего руководства, надлежащего транспортирования, хранения, монтажа и эксплуатации, но не более 30 месяцев от даты продажи.
Стоимость газового фильтра РЕД-С зависит от номинального диаметра (DN25…DN500), потребности в запасных фильтрующих элементах, комплекте ЗИП и продувочном кране (подробнее о доп. оборудовании см. ниже), общего объема заказа и других ценообразующих факторов.
Цена фильтра РЕД-С высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) газовый фильтр РЕД-С-25…500, а также наличие на складе фильтров газа (срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Форма заказа газового фильтра РЕД-С
По отдельному заказу, фильтры РЕД-С могут комплектоваться запасными фильтрующими элементами, комплектами ЗИП и ремкомплектом индикатора загрязнения фильтрующего элемента.
1. Технические характеристики фильтра газового стального РЕД-С-25…500
Фильтр газовый стальной РЕД-С-25…500 состоит из сварного корпуса и крышки, представляющей из себя заглушку фланцевую.
Крышка устанавливается на корпус фильтра при помощи разборных болтовых соединений.
Газ по входному патрубку поступает в камеру с фильтрующим элементом. Пройдя сквозь фильтрующий элемент, очищенный газ, поступает через выходной патрубок на выход фильтра.
Механические частицы и конденсат улавливаются фильтрующим элементом и скапливаются в накопительной камере, расположенной в нижней части фильтра. Для слива скопившегося конденсата в накопительной камере имеется патрубок с шаровым краном и резьбовой заглушкой.
Для определения времени очистки или замены фильтрующего элемента фильтры могут быть укомплектованы индикаторами перепада давления. Индикатор не имеет нормированных метрологических характеристик, не является средством измерения и не подлежит периодической поверке, однако позволяет контролировать степень засорения фильтрующего элемента.
| Параметр (характеристика) фильтра газового РЕД-С | Единица измерения | Значение параметра (характеристики) |
| Максимальное давление на входе | МПа | 1,6 |
| Номинальный диаметр DN | мм | |
| Фильтр РЕД-С-0.5-1-50 | мм | 50 |
| Фильтр РЕД-С-1.0-1-65 | мм | 65 |
| Фильтр РЕД-С-1.5-1-80 | мм | 80 |
| Фильтр РЕД-С-2.0-1-100 | мм | 100 |
| Фильтр РЕД-С-2.5-1-125 | мм | 125 |
| Фильтр РЕД-С-3.0-1-150 | мм | 150 |
| Фильтр РЕД-С-3.5-1-150 | мм | 150 |
| Фильтр РЕД-С-4-1-200 | мм | 200 |
| Фильтр РЕД-С-5-1-250 | мм | 250 |
| Фильтр РЕД-С-6-1-300 | мм | 300 |
| Фильтр РЕД-С-8-1-400 | мм | 400 |
| Фильтр РЕД-С-5-2-300 | мм | 300 |
| Фильтр РЕД-С-5-2-350 | мм | 350 |
| Фильтр РЕД-С-6-2-400 | мм | 400 |
| Фильтр РЕД-С-8-2-500 | мм | 500 |
| Пропускная способность | ст. м3/час | от 75 до 347 200 |
| Степень фильтрации не менее 99% частиц имеющих линейные размеры превышающие | мкм | 5; 10* стандарт другие — по запросу (по специальному заказу могут быть изготовлены фильтры со степенью фильтрации 1, 3, 20, 50, 80, 100, 250, 500, 1000 микрон. При этом возможно применение фильтрующего элемента (картриджа) из различных материалов.) |
| Допустимый перепад давления на фильтре не более | кПа | до 50 |
| Температура рабочей среды | °С | от -40°С до + 60°С |
| Температура окружающей среды | °С | от -40°С до + 80°С |
| Способ присоединения к трубопроводу | фланцевый по ГОСТ 33259-2015 | |
| Средний срок службы | лет | 40 |
* степень фильтрации зависит от типа используемого фильтрующего элемента (картриджа).
1.1. Габаритные размеры фильтров РЕД-С
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад).
2. Возможные ошибки при оформлении заказа на стальной сварной газовый фильтр тонкой очистки РЕД-С-DN25… DN500
Рекомендуем быть внимательными при оформлении заказа на стальной сварной газовый фильтр тонкой очистки РЕД-С-DN25…DN50, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: очиститель, фильтрующее устройство, сетка, фильтровальное устройство и т.п.
— неправильные обозначения модели: РЕД-С25, РЕД-С500, РЕДС, РД-С, РДС, РЭД-С, РЭД-Ц, РЕТ, РЕ-Д и др.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например gas filter RED-S, filtr gazovyj red-s, HTL-C (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на фильтр газа РЭД-C Ду-25…Ду-500, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена-Качество-Срок Изготовления (Наличие на складе).
