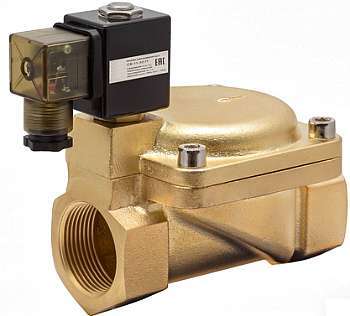

СК-11,-12-ВД, СК-21,-22-ВД пилотные электромагнитные (соленойдные) клапаны непрямого действия Ду-15…50мм – двухпозиционные двухходовые электромагнитные (э/м нормально закрытые НЗ или нормально открытые НО) клапаны предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред не агрессивных к медным сплавам и каучукам с давлением до 1,6МПа (16бар, 16кгс/см2).
Область применения пилотных соленойдных электромагнитных клапанов непрямого действия СК-11,-12-ВД, СК-21,-22-ВД Ду-15,20,25,32,40,50 мм промышленные и коммунальные трубопроводные системы и аппараты с автоматическим управлением. Водо- и теплоснабжение (ГВС, ХВС, отопление), жилищно-коммунальное хозяйство (ЖКХ), а также любые области, где требуется управление потоками рабочей среды.
Технические характеристики СК-11,-12-ВД, СК-21,-22-ВД электромагнитных клапанов непрямого действия
| Принцип работы | Непрямого действия (Пилотный клапан) |
| Номинальный диаметр DN, мм | 15 / 20 / 25 / 32 / 40 / 50 |
| Исполнение | Нормально закрытый Нормально открытый |
| Номинальное напряжение | ~220 В, -24 В |
| Рабочее давление, МПа: Ду=15, 20, 25 мм Ду=32, 40, 50 мм |
0,07…1,6 0,1…1,6 |
| Температура рабочей среды, °С | -5…+90 (NBR), -5…+120 (Витон) |
| Температура окружающей среды, °С | -10…+80 |
| Защита катушки | IP65 |
| Подключение (электрическое) | DIN-разъем |
| Питание | 220 В, 24 В |
| Время срабатывания клапана, мс | Открытие: 100–300 Закрытие: 100–300 |
| Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 |
| Корпус | Медный сплав |
| Мембрана | Бутадиен-нитрильный каучук (NBR) Опция: фторкаучук (Витон) |
| Надежность | 500 000 циклов |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Габаритные и присоединительные размеры СК-11,-12-ВД, СК-21,-22-ВД электромагнитных клапан непрямого действия
| DN (Ду) | Тип | A | B | C | D | E | G | Масса |
| 15 | НЗ / НО | 22 | 45 | 97 / 114 | 53 | 31,5 | G1/2 | 0,56 / 0,58 |
| 20 | НЗ / НО | 30 | 65 | 113 / 130 | 86 | 44 | G3/4 | 0,97 / 1,01 |
| 25 | НЗ / НО | G1 | 1,14 / 1,17 | |||||
| 32 | НЗ / НО | 31 | 95 | 136 / 153 | 132 | 47 | G11/4 | 2,2 / 2,3 |
| 40 | НЗ / НО | G11/2 | 2,8 / 2,9 | |||||
| 50 | НЗ / НО | 39,5 | 112 | 155 / 172 | 160 | 55 | G2 | 3,6 / 3,7 |
Карта (форма) заказа на СК-11,-12-ВД, СК-21,-22-ВД электромагнитный клапан непрямого действия
| Наименование | Значение | Код |
| Тип | соленойдный клапан | СК |
| Исполнение | нормально закрытый | 1 |
| нормально открытый | 2 | |
| Номинальное напряжение, В | ~220 | 1 |
| –24 | 2 | |
| Номинальный диаметр DN, мм | 15 | 15 |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | 40 | |
| 50 | 50 | |
| Принцип работы | непрямого действия | ВД |
Пример обозначения при заказе: СК-11-15-ВД.
Монтаж и эксплуатация СК-11,-12-ВД, СК-21,-22-ВД электромагнитных клапанов непрямого действия
Как правило, выбор способа подключения СК зависит от технологической линии, арматуры, установленной на объекте, и необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
— Сгон и муфта;
— Переходник-американка;
— Угловой переходник;
— Гибкое подключение.
Дополнительное оборудование и арматура для монтажа приборов контроля и регулирования давления
I. Присоединение к процессу (подвод измеряемой среды на вход прибора):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии), манифольды.
2. Краны манометровые (до 16бар) или клапаны/клапанные блоки (свыше 1,6МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов, дроссели), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР-100/250.
Внимание — для приборов измеряющих дифференцтальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: индикаторы-измерители, регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Возможные ошибки при оформлении заказа на СК-11,-12-ВД, СК-21,-22-ВД электромагнитный клапан непрямого действия
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении клапанов соленойдных э/м непрямого действия, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: клапан запорный, регулирующий и т.п.
— орфографические ошибки: СЕ-11ВД, СЛ-12ВД и т.д.
— неправильные обозначения модели: СК-15ВД, СК-32ВД и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: shut-off valve, regulating SK11VD, cr22dl (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование.
Разрешительная и техническая документация на СК-11,-12-ВД, СК-21,-22-ВД электромагнитный клапан непрямого действия
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) на СК-11,-12-ВД, СК-21,-22-ВД электромагнитный клапан непрямого действия, сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации на СК-11,-12-ВД, СК-21,-22-ВД электромагнитный клапан непрямого действия содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
