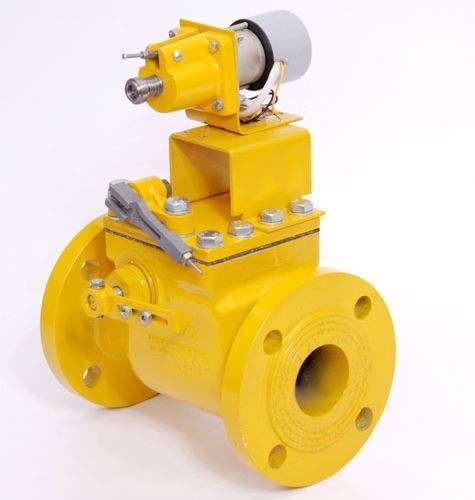

Клапан предохранительный электромагнитный газовый, модернизированный КПЭГ-М-50/-100 (Ду50, Ду100) предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой: природный газ по ГОСТ 5542 и воздух с давлением до 1,2 МПа (до 12 кгс/см²). Присоединение к трубопроводу — фланцевое.
Перед клапаном КПЭГ-М рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Стоимость клапана КПЭГ-М зависит от Ду, общего объема заказа, а также других ценообразующих факторов.
Цена клапана КПЭГ-М-50 от 9900 руб.*
*- Цена КЭГ-М указана исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС 20%, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. Конкретные условия поставки, как заказать (купить) клапан КЭГ-М-50,-100, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Структура обозначения клапана КПЭГ-М-50/-100 (форма заказа):
| КПЭГ-М | -50 | ТУ 3712-002-93019469-06 |
| 1 | 2 | 3 |
где:
1. КПЭГ-М — название клапана.
2. Диаметр условного прохода клапана (DN): 50, 100.
3. Обозначение технических условий.
1. Технические характеристики предохранительного газового клапана КПЭГ-М-50/-100
1.1. Устройство и работа предохранительного газового клапана КПЭГ-М-50/-100
1 — корпус клапана;
2 — запорный элемент;
3 — ось;
4, 5 — пружины;
6, 7 — рычаг;
8 — электромагнит;
9 — корпус электромагнита;
10 — шток;
11 — втулка;
12 — упор;
13, 14 — пружины;
15 — штифт;
16 — фиксатор;
17 — ось;
18 — винт;
19 — фиксатор;
20 — резиновый уплотнитель;
21 — клапан перепускной;
22 — кольцо (прокладка);
23 — разъём.
Запорный элемент клапана (2) с резиновым уплотнителем (20), предназначенный для перекрытия седла корпуса КПЭГ-М, закреплён на оси (3), размещённой в корпусе (1). В запорный элемент встроен перепускной клапан (21). На оси (3) также установлены пружины (4, 5), обеспечивающие передачу усилия запорному элементу (2). С концом оси (3), выходящим наружу, жёстко связан рычаг (6), взаимодействующий с рычагом (7).
На корпусе (1) закреплён электропривод, состоящий из электромагнита (8) с корпусом (9), в котором расположен шток (10) с втулкой (11) (см. рисунок А.2). Усилие пружин (13) и (14) и усилие электромагнита (8), передаваемое на шток (10) штифтом (15), изготовленным из немагнитного материала, определяют положение втулки (11).
Корпус электромагнита (9) оснащен фиксатором (16), вращающимся на оси (17) и служащим для удержания клапана в открытом состоянии во время технологической подготовки оборудования.
Подача на электромагнит напряжения питания при зацеплении рычага (6) с рычагом (7) и фиксации их с втулкой (11) обеспечивает поддержание открытого состояния клапана. Фиксатор (16) должен быть при этом выключен, т.е. должен находиться в горизонтальном положении.
Прекращение подачи напряжения на электромагнит приводит к перемещению втулки (11) и упор (12), установленный на рычаге (7), выходит из зацепления с втулкой (11). При этом освобождаются связанные между собой рычаги (6) и (7) и ось (3) получает возможность повернуться. Усилие от пружин (4) и (5) передаётся запорному элементу (2), который закрывает проход газа.
Приведение запорного элемента (2) в рабочее (открытое) состояние после срабатывания производится вручную поворотом рычага (6), при этом перепускной клапан (21), встроенный в запорный элемент (2), открывается в первую очередь. После выравнивания давления до и после запорного элемента (2) осуществляется дальнейший подъём рычага (6) до зацепления с рычагом (7) и фиксации их с втулкой (11) (см. рисунок А.2 (а)). Запорный элемент (2) удерживается в открытом состоянии. На электромагнит подаётся напряжение питания, и фиксатор выключается путём перевода его в горизонтальное положение (см. рисунок А.2 (б)).
Для соединения клапана с электропитанием используются провода, выведенные из корпуса узла электромагнита, промаркированные надписью электропитание привода.
В клапанах КПЭГ-М для индикации состояния клапана используется датчик контроля состояния электромагнитного привода на базе микропереключателя.
Подключение датчика контроля состояния 1 внешнему узлу индикации осуществляется с помощью проводов, выведенных из корпуса узла электромагнита и промаркированных надписью ДАТЧИК КОНТРОЛЯ СОСТОЯНИЯ.
Для заземления клапана предусмотрен заземляющий проводник, присоединённый к клемме корпус узла электромагнита.
| Тип клапана | Диаметр условного прохода, мм | Габаритные размеры, мм, не более | Масса, кг, не более | Способ присоединения к трубопроводу | Вид корпуса | Строительные размеры L1,хВ1хН1 (мм), D (мм), d (мм), (n) (кол. отв.) |
| КПЭГ-М-50 | 50 | 230x190x300 | 8,5 | Фланцевый | Литой | 225x185x295, 125, 18(4) |
| КПЭГ-М-100 | 100 | 360x258x455 | 18 | Фланцевый | Литой | 355x253x450, 180, 18(4) |
В комплект поставки клапана КПЭГ-М входят:
— клапан КПЭГ-М-Ду50 или Ду100,
— заглушки для фланцев клапана,
— кольцо 012-016-25-1-2 ГОСТ 9833-73 (для КЗГЭМ-ВД-50),
— кольцо 014-018-25-1-2 ГОСТ 9833-73 (для КПЭГ-М-100),
— паспорт на клапан,
— паспорт на электромагнитный привод типа ЭМП-К,
— руководство по эксплуатации на клапан
1.2. Основные параметры клапана КПЭГ-М-50, КПЭГ-М-100
Условное давление — не более 1,2 (12) МПа (кгс/см2).
Напряжение питания переменного тока частотой (50±1) Гц — 220 В.
Потребляемая мощность — не более 10 ВА.
Время срабатывания клапана — не более 1 с.
Испытательное давление для прокладочных и стыковочных соединений клапана — не более 1,8 (18) МПа (кгс/см2).
1.2.1. Условия эксплуатации и показатели надежности клапана КПЭГ-М:
— вид климатического исполнения — УХЛ 4 по ГОСТ 15150-69;
— температура окружающей среды (Тос) от плюс 1 до 40 °С;
— относительная влажность воздуха до 80% при температуре 25 °С;
— атмосферное давление от 86 до 106,7 кПа.
В помещении, в котором будет эксплуатироваться клапан КПЭГ-М:
— содержание коррозионно-активных агентов не должно превышать норм, установленных для атмосферы типа 1 ГОСТ 15150-69;
— должны отсутствовать агрессивные ароматические вещества (кислоты, лаки, растворители, светлые нефтепродукты).
Перед клапаном КПЭГМ рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Конструкция клапана обеспечивает степень защиты оболочки IР 54 по ГОСТ 14254-96.
Класс защиты от поражения электрическим током — 01 по ГОСТ 12.2.007.0-75.
Установленный ресурс — 5000 циклов.
Срок эксплуатации клапана — не менее 10 лет.
Средняя наработка на отказ — не менее 15000 ч.
Среднее время восстановления работоспособного состояния клапана — не более 3 ч.
2. Возможные ошибки при оформлении заказа на предохранительный запорный клапан (ПЗК) КПЭГ-М-Ду50, КПЭГ-М-Ду100
При заказе предохранительных запорный клапан (ПЗК) КПЭГ-М-Ду50, КПЭГ-М-Ду100 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: соленоид, контрольный клапан-отсекатель отсечный, КЗР большого горения, КЗР малого горения, ЭГК, 2хходовой отсечный, 2/2 ходовой ЭМ клапан, соленоидный запорный клапан НО, ЗО, н.з, н.о, Н3, Н0, газовый регулятор редуктор расхода потока давления, аварийный защитный э/м-клапан для газа, запирающий, регулирующий, регулировочный, регуляционный и т.п.
— неправильные обозначения модели: КПЭГ-М50, КПЭГ-М100, КПЕГ-50, КПЕГ-100, КЭГ-50М, КЭГ-100М, КЕГ, КП-ЭГ, КПЭ-Г, КПЭК, КПЕК, КПЭГМ, КПЭГМ50, КПЭГМ100, КЭПГ, КГЭП, КГПЭ, КПГЭ, КГЭ, КПЭ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: KPEG-M-50, KPEG-M-100 safety electromagnetic gas valve, gas solenoid valve, electromagnetic valve, stop valve, kpehg-m-50-100 klapan predohranitelnyj ehlektromagnitnyj gazovyj modernizirovannyj, RG»U-V-50, RG»U-V-100 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на защитный клапан КПЭГ М Ду 50, Ду 100, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диаметр условного прохода, напряжение питания, способ присоединения, наличие регулятора расхода и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на клапан КПЭГ-М-50, КПЭГ-М-100:
см. Карта заказа КПЭГ-М-50, КПЭГ-М-100 клапан предохранительный электромагнитный газовый, модернизированный (скачать опросный лист).
см. Технические характеристики КПЭГ-М-50, КПЭГ-М-100 клапан предохранительный электромагнитный газовый, модернизированный (Тех.описание).
см. Руководство по эксплуатации КПЭГ-М-50, КПЭГ-М-100 клапан предохранительный электромагнитный газовый, модернизированный.
см. Методика поверки КПЭГ-М-50, КПЭГ-М-100 клапан предохранительный электромагнитный газовый, модернизированный .
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт КГ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
3. Дополнительная справочная информация. Принцип действия электромагнитного (соленоидного) клапана
Клапан электромагнитный (КЭГ) — электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов.
Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.
На электромагнитную катушку клапана подаётся электрическое напряжение, после чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана. Сердечник помещён внутри закрытой трубки катушки соленоида — это необходимо для герметичности электромагнитного клапана.
Устройство электромагнитного клапана подобно устройству обычного запорного клапана, однако открытие либо закрытие осуществляется без механических усилий — посредством электромагнитной катушки (соленоида) путём подачи на неё электрического напряжения.
Соленоидные клапаны (соленоиды) активно применяются как в системах регулирования сложных технологических процессах (АСУ ТП в промышленности и энергетике), так и в жилищно-коммунальном хозяйстве ЖКХ и быту. С помощью этих устройств можно дистанционно подать требуемый объём жидкости, пара или газа в нужный момент времени (например, подача воды в поливочных системах, регулирование отопительных процессов, обеспечение работы котельных объектов, в системах дозирования и смешения, а также для слива воды).
