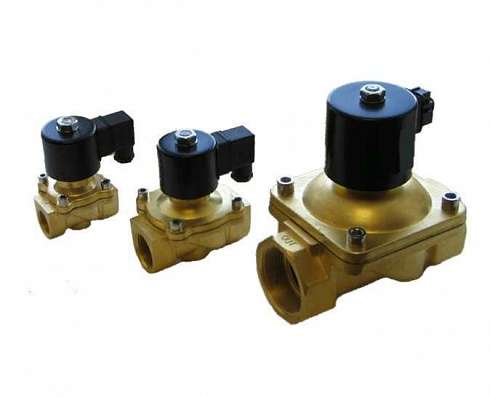

Клапана электромагнитные КЭГ и КЭГ-Р используются в схемах автоматического розжига, регулирования и защиты котлов, теплогенераторов, отопительных установок, для управления потоком газа или жидкого топлива. Клапана электромагнитные КЭГ, КЭГ-Р предназначены для перекрытия трубопроводов газа, жидкостей, топлива в системах с дистанционным управлением.
Наиболее ходовая модификация клапана электромагнитного КЭГ-15 входит в состав комплектации запально-сигнализирующих устройств ЗСУ-ПИ, запально-защитных устройств ЗЗУ.
Виды исполнений клапанов электромагнитных КЭГ
КЭГ — базовое исполнение, без регулятора расхода газа
КЭГ-Р — исполнение «Р» с регулятором расхода газа
Стоимость клапанов газовых электромагнитных КЭГ
Стоимость клапанов газовых муфтовых КЭГ зависит от Ду, а также других ценообразующих факторов:
| Модель | Ду, мм | Назначение | Цена*, руб. |
| КЭГ-15 | Dy=15 | Номинальная потребляемая мощность: 15 50 Вт Температура рабочей среды: -5…+60°С Напряжение питания: Переменный ~220/50 В Рабочее давление: Ру=2,5 кгс/см2 Рабочая среда: воздух, нейтральные и природные газы, смесь типа пропан-бутан, дизельное топливо, жидкости |
от 3000 |
| КЭГ-20 | Dy=20 | ||
| КЭГ-25 | Dy=25 | ||
| КЭГ-32 | Dy=32 | ||
| КЭГ-40 | Dy=40 | ||
| КЭГ-50 | Dy=50 | ||
| КЭГ-20-НО | Dy=20 |
*- Все цены указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Основные технические характеристики клапана электромагнитного КЭГ
| Наименование параметра | Значения | |||||
| Условный проход, Ду, мм | ||||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| Обесточенное положение | НЗ | НЗ/НО | НЗ | |||
| Давление рабочее, Рраб | 0,25 МПа | |||||
| Номинальная потребляемая мощность | не более 15 Вт | не более 30 Вт | ||||
| Рабочая среда | воздух, нейтральные газы, природные газы, смесь типа пропан-бутан, дизельное топливо, жидкости | |||||
| Температура рабочей среды, Тис | -5…+60°С | |||||
| Материал уплотнения | NBR | |||||
| Напряжение управления электромагнитом | ||||||
| Переменный | ~220 В / 50 Гц | |||||
| Постоянный | =24 В | |||||
| Ток, не более | 0,25 А | |||||
| Исполнение клапана по направлению движения рабочей среды на входе и выходе | проходной | |||||
| Присоединение к источнику напряжения / управления | DIN43650 | |||||
| Положение клапана на трубопроводе | вертикальное | |||||
| Условия эксплуатации | У3 по ГОСТ 15150 | |||||
| Степень защиты, (код IP) | IР65 | |||||
| Класс защиты | 01 | |||||
| Класс герметичности по ГОСТ 9544 | А | |||||
Габаритные и установочные размеры КЭГ
Пример оформления заявки на клапаны электромагнитные КЭГ
КЭГ-15, КЭГ-20-НО
При заказе оборудования необходимо указать:
— Модификацию клапана по размеру Ду, мм,
— Исполнение КЭГ или КЭГ-Р,
— Дополнительные опции (при необходимости),
— Дополнительное и вспомогательное оборудование (КМЧ).
Возможные ошибки при заказе на клапаны электромагнитные КЭГ
Ввиду относительного многообразия марок и моделей КЭГ, КЭГ-Р сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и ошибки, встречающиеся при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
орфографические ошибки: соленойдные КЕГ, КЕГ-Р, КЕГР, неправильные обозначения модели: КаГ, КэГ, КЭ-ГР, КГЭ и т.п.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: KEG, KEG-R, KEGR, KYEG, KYEG-R, (в En-раскладке): RTU, RTU-H, RTUH, R»U, R»U-H и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики и сферу применения запальников в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
