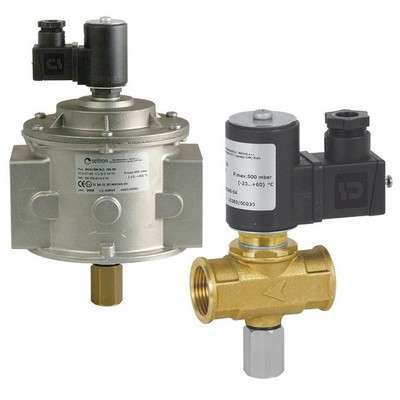

Отсечной электромагнитный газовый клапан EVGNC-0LDN Ду15…200мм нормально-закрытый (НЗ) с ручным взводом обеспечивает двухпозиционное регулирование, перекрытие и направление потоков неагрессивных газов (метана, воздуха, сжиженного газа) в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах. Если газовый клапан EVGNС используется совместно с сигнализатором наличия газа, закрытие происходит по аварийному сигналу, и время закрытия составит не более 1 сек.
Способ действия: НЗ (нормально закрытый) отсечный газовый клапан — открывается, если шток взведен, а электричество – подключено.
Функция ручного взвода.
Вид электромагнитного клапана: прямого действия (седловой).
Максимальное давление: 6 бар и 500 мбар.
Время закрытия: менее 1с.
Мощность: 9.0 Вт (при Ду до 50мм).
Присоединение: резьбовое и фланцевое (Ду 56…200).
Материал корпуса клапана: латунь.
Электромагнитный газовый клапан EVGNC в качестве запорно-регулирующего органа и органа безопасности подходит как для бытовых, так и для и промышленных нужд (в качестве составляющей различных газокоммуникаций, газопотребляющих систем).
Гарантийный срок — 24 месяца.
См. также нормально-открытый газовый клапан EVG-NA-DN15…DN200.
Исполнения (модификации) и стоимость электромагнитного газового клапана EVGNС-0LDN
Стоимость электромагнитного газового клапана EVGNC-0LDN зависит от диаметра условного прохода DN (Ду, от 15 до 200мм), значения максимального давления (500мбар или 6 бар), дополнительных опций, общего объема заказа и других ценообразующих факторов.
Цена электромагнитного газового клапана EVGNC высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе НЗ электромагнитных газовых клапанов EVGNC-0LDN-15…200 (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
| Исполнение (модификация) газового клапана | Диаметр условного прохода, Ду | Присоединение |
| EVGNC-1L012 | DN15 | резьбовое |
| EVGNC-2L034 | DN20 | резьбовое |
| EVGNC-3L1 | DN25 | резьбовое |
| EVGNC-4L114 | DN32 | резьбовое |
| EVGNC-5L112 | DN40 | резьбовое |
| EVGNC-6L2 | DN50 | резьбовое |
| EVGNC-0LDN065 | DN65 | фланцевое |
| EVGNC-0LDN080 | DN80 | фланцевое |
| EVGNC-0LDN100 | DN100 | фланцевое |
| EVGNC-0LDN125 | DN125 | фланцевое |
| EVGNC-0LDN150 | DN150 | фланцевое |
| EVGNC-0LDN200 | DN200 | фланцевое |
Технические характеристики электромагнитного газового клапана EVGNC-0LDN15…200 нормально-закрытого
Принцип действия электромагнитного газового отсечного нормально-закрытого клапана EVGNC
При отсутствии напряжения электромагнитный газовый нормально-закрытый отсечной клапан EVGNС закрыт, а при наличии напряжения и взведённом штоке он открывается. При работе клапана EVG-NС с сигнализатором загазованности, после того как произошла утечка газа, контакты реле сигнализатора замыкаются, на клапан подается напряжение, клапан перекрывает подачу газа. Время закрытия менее 1 сек. Для открытия клапана взвести его посредством штока взвода.
| Параметр (характеристика) электромагнитного газового клапана EVGNC | Значение параметра (характеристики) |
| Среда | неагрессивные газы (воздух, метан, сжиженный газ) |
| Напряжение питания (ток переменный), В | 230; 24; 12 |
| Потребляемая мощность, Вт: | |
| — Ду 15…50 | 9 |
| — Ду 65…200 | 23 |
| Время закрытия клапана EVGNA, сек, не более | 1 |
| Максимальное давление | от 500 мБар до 6 Бар |
| Фильтрующий элемент (Ду25-200) | стальная сетка |
| Рабочая температура, °C | от -20 до +40 |
| Класс герметичности | А |
| Степень пылеводозащиты газового клапана EVGNA | IP65 |
Диаграмма потери давления клапана EVG-NC
Диаграмма потери давления клапана EVG-NA, -NC
Габаритные и монтажно-присоединительные размеры электромагнитного клапана EVGNC
| Исполнение (модификация) электромагнитного клапана | Длина, мм | Высота, мм | Ширина, мм |
| EVGNC1L012 | 66 | 133 | 35 |
| EVGNC2L034 | 66 | 133 | 35 |
| EVGNC3L1 | 120 | 159 | 95 |
| EVGNC4L114 | 160 | 215 | 140 |
| EVGNC5L112 | 160 | 215 | 140 |
| EVGNC6L2 | 160 | 246 | 140 |
| EVGNC0LDN065 | 310 | 355 | 190 |
| EVGNC0LDN080 | 310 | 363 | 200 |
| EVGNC0LDN100 | 350 | 363 | 220 |
| EVGNC0LDN125 | 480 | 464 | |
| EVGNC0LDN150 | 490 | 475 | |
| EVGNC0LDN200 | 600 | 510 |
Монтаж электромагнитного (соленоидного) клапана EVGNC
Перед монтажом необходимо очистить подводящий трубопровод клапана от загрязнений. Клапан устанавливается перед регулирующими органами.
Направление потока газа должно совпадать с направлением стрелки расположенной на корпусе клапана. Запрещается использовать электромагнитную катушку (соленоид) в качестве рычага.
Перед любыми операциями на клапане EVG-NC убедитесь, что:
– клапан не под напряжением;
– нет газа под давлением в полости клапана;
– резиновая прокладка и фильтр находятся в удовлетворительном рабочем состоянии. Для этого необходимо отвинтить отверткой установочные болты
и осмотреть прокладку и фильтр.
При продолжительной работе клапана электромагнитная катушка может нагреваться до 100°С при температуре окружающей среды 20°С, что не означает неисправности клапана.
Периодически, раз в квартал, проверяйте затяжку питающих проводов в контактах клеммной коробки и очищайте электромагнитную катушку от загрязнений и пыли для лучшей теплоотдачи.
Форма записи обозначения при заказе отсечного нормально-закрытого электромагнитного газового клапана EVGNC, Ду 15…200мм
При оформлении заказа на отсечной нормально-закрытый электромагнитный газовый клапан EVGNС, Ду 15…200мм нужно указать следующие данные:
1.Диаметр условного прохода.
2. Значение максимального давления.
Возможные ошибки при оформлении заказа на клапаны электромагнитные газовые нормально-закрытые EVG-NC
При заказе газовых электрических (электромагнитных) нормально-закрытых клапанов EVG-NC рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: электроклапан, 2хпозиционный контрольный клапан-отсекатель, ЭГК, 2хходовой отсечный магнитный кран, 2/2 ходовой ЭМ клапан, соленоидный запорный клапан, соленоид, газовый регулятор расхода, аварийный защитный э/м-клапан для газа, запирающий, регулирующий, регулировочный, регуляционный и т.п.
— неправильные обозначения модели и орфографические ошибки: EVCNC, клаппан EVG-NC, клапон EVGN-C, Sietron и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: gas solenoid valve EVGNC, electromagnetic valve EVG-NC, stop valve EVGNC-0L-DN15-DN200, sietron evgnc-0ldn15-200 klapan gazovyj normalno zakrytyj sietron, УМПТС, УМП-ТС (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на запорные э/м клапаны EVG-NC, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диаметр условного прохода, давление, напряжение питания, способ присоединения, параметры окружающей и рабочей среды), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на электромагнитный газовый клапан EVGNC-0LDN15…200:
см. Карта заказа EVGNC-0LDN15…200 клапан газовый электромагнитный нормально-закрытый (скачать опросный лист).
см. Технические характеристики EVGNC-0LDN15…200 клапан газовый электромагнитный нормально-закрытый (Тех.описание).
см. Руководство по эксплуатации EVGNC-0LDN15…200 клапан газовый электромагнитный нормально-закрытый.
см. Методика поверки EVGNC-0LDN15…200 клапан газовый электромагнитный нормально-закрытый.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) КГ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт КГ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация о газовых электромагнитных запорных клапанах
Принцип действия электромагнитных (э/м, соленоидных) газовых запорных клапанов основан на возникновении в замкнутой магнитной системе, состоящей из катушки-соленоида, магнитопровода и запорного якоря под действием электрического тока магнитодвижущей силы (МДС), приводящей в движение якорь с запирающим устройством.
