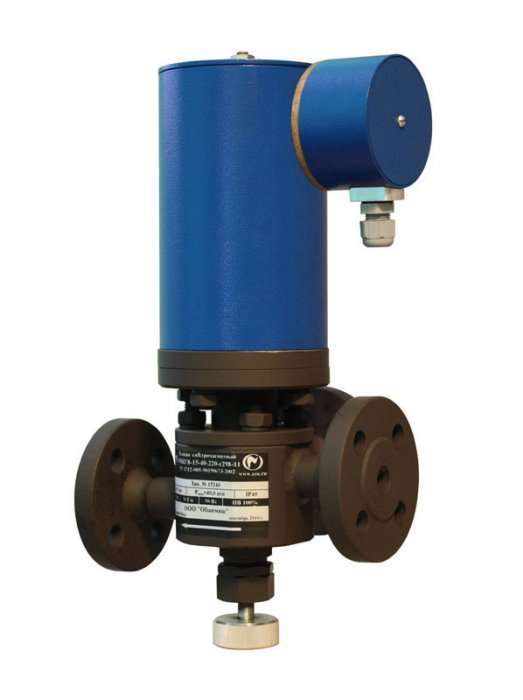

ЭМКГ8-М электромагнитные клапаны для мазута и пара до 160°С предназначены для управления потоками жидкости и газа в системах автоматического розжига, регулирования и защиты паровых и водогрейных котельных агрегатов, а также в пневматических и гидравлических системах различного назначения.
Рабочая среда: природный газ, пропан-бутан, воздух, азот, дизельное топливо, керосин, вода мягкая (жесткость не выше 1,0 мг-экв/л), пар, мазут.
Стоимость ЭМКГ8-Мхх зависит от Модификации, Диаметра, Материалов и других ценообразующих факторов.
Возможность снижения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров
Аналоги: ЭМКГ8 электромагнитные клапаны; ЭМКГ8 для пиролизных газов
Технические характеристики электромагнитных клапанов ЭМКГ8-М
Температура рабочей среды: +20…+160 С.
| Наименование | Тип электромагнитного (Э/М) клапана | |||||
| ЭМКГ8-15- 40-с298-10 |
ЭМКГ8-15- 40-с298-11 |
ЭМКГ8-20- 40-с298-10 |
ЭМКГ8-20- 40-с298-11 |
ЭМКГ8-25- 40-с298-10 |
ЭМКГ8-25- 40-с298-11 |
|
| Диаметр, Ду, мм | 15 | 20 | 25 | |||
| Давление, Ру, ати | 40 | 25 | 10 | |||
| Потребляемая мощность, Вт п/р | 500/50 | |||||
| Габариты, мм | 295 х 355 (Н) х 165 | 300 х 365 (Н) х 165 | 320 х 385 (Н) х 165 | |||
| Присоединительные размеры | 1/2« | фл. ГОСТ 12820-80 |
3/4« | фл. ГОСТ 12820-80 |
1″ | фл. ГОСТ 12820-80 |
| Защита | IP40 | |||||
| Особенности конструкции | имеется ручной привод и отверстие для слива и рециркуляции мазута | |||||
| Масса, кг | 20 | 25 | 20 | 25 | 20 | 25 |
Принцип действия электромагнитного (соленоидного) клапана
Электромагнитный клапан — электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов.
Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.
На электромагнитную катушку клапана подаётся электрическое напряжение, после чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана. Сердечник помещён внутри закрытой трубки катушки соленоида — это необходимо для герметичности электромагнитного клапана.
Устройство электромагнитного клапана подобно устройству обычного запорного клапана, однако открытие либо закрытие электромагнитного клапана осуществляется без механических усилий — посредством электромагнитной катушки (соленоида) путём подачи на неё электрического напряжения.
Соленоидные клапаны активно применяется как в системах регулирования сложных технологических процессах (АСУТП в промышленности и энергетике), так и в ЖКХ и быту. С помощью этих устройств можно дистанционно подать требуемый объём жидкости, пара или газа в нужный момент времени (например, подача воды в поливочных системах, регулирование отопительных процессов, обеспечение работы котельных объектов, в системах дозирования и смешения, а также для слива воды).
Условные обозначения при заказе ЭМКГ-8-М
на примере ЭМКГ8-15-40-220-с298-10
ЭМКГ8 — тип клапана.
Цифра «15» — диаметр условного прохода в мм.
Цифра «40» — условное давление (избыточное) в ати.
Цифра «220» — напряжение питания в В.
Литера «с» — материал корпуса углеродистая сталь 20.
Цифра «298» — номер модели.
Цифра «10» — муфтовый.
Электромагнитные клапаны могут выпускаться в следующих вариантах:
— для напряжения питания ~220В (50гц)/~127В (50Гц)/=24В/~24В (50Гц),
— из материала корпуса, необходимого заказчику,
— по степени защиты в исполнении IP40,
— укомплектованные законцовками для монтажа на трубопроводы.
Пример заказа
Электромагнитный клапан ЭМКГ8-15-40-220-с298-10.
Возможные ошибки при оформлении заявки на ЭМКГ8-М
Ввиду относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: регулятор электромагнитный, клапан регуляции с электроприводом
— орфографические ошибки и описки, неправильные обозначения модели: МКГ-8
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:regulyator ehlektromagnitnyj, klapan regulyacii s ehlektroprivodom MKG-8, vru (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: вариант, напряжение, кол-во каналов в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
