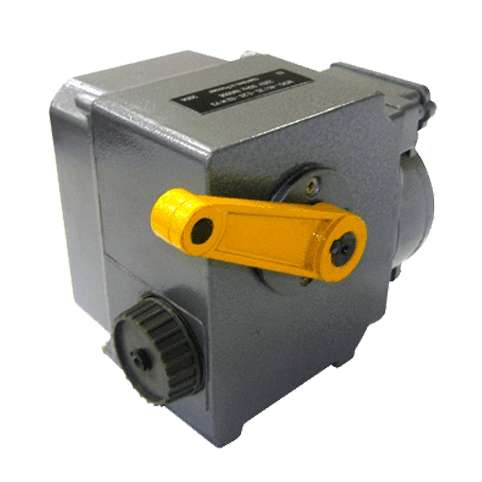

Однооборотные электрические исполнительные механизмы МЭО-40/63(25,10,160)-0,25/0,63 (рычажные) и фланцевые МЭОФ-40 (далее – электроприводы неполноповоротные) предназначены для передачи крутящего момента на своем выходном валу (порядка 40 Н·м) запорно-регулирующей арматуре при ее повороте на полный ход выходного вала (0-0,25 или 0,63 оборота (от 360°)), в течение 25, 63, 10 или 160 секунд.
Ниже приведены базовые цены (см. общий прайс-лист) и технические описания различных модификации исполнительных механизмов МЭО-250 и МЭОФ-250 в зависимости от года разработки с 1984 по 2017г. (возможны незначительные отличия ИМ «старого» и «нового» образца):
1. МЭО-40-82,-84,-87, -90, -93, -94, -99К, -01г мод. старого образца
2. МЭО, МЭОФ-40-99
3. МЭО, МЭОФ-40-08, -08К, -08К(Б), -17, -17К, -17К(Б) — мод. нового образца
Исполнительные механизмы МЭО-40 и МЭОФ-40 используются для приведения в действие (перемещения регулирующих органов) запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами (АСУТП), в соответствии с электрическими командными сигналами регулирующих и управляющих устройств (блоков), преобразуемых во вращательное перемещение выходного вала.
См. прайс-лист на исполнительные механизмы МЭО и МЭОФ, приборы, устройства и блоки.
Также см. описание всех моделей и модификаций однооборотных электрических исполнительных механизмов: МЭО-6,3, МЭО-16, МЭО-40/25, МЭО-100/63, МЭО-250, МЭО-630, МЭО-1600, МЭО-4000, МЭО-10000 Н·м.
Исполнительные механизмы (ИМ) изготавливаются двух видов соединения: рычажные ИМ — МЭО-40 и фланцевые ИМ — МЭОФ-40.
— Фланцевые исполнительные механизмы МЭОФ-40 устанавливаются непосредственно на трубопроводной арматуре и соединяются со штоком регулирующего органа посредством втулки.
— Рычажные исполнительные механизмы МЭО-40 устанавливаются отдельно от регулирующего органа (трубопроводной арматуры и т.п.) и соединяются с регулирующим органом посредством соединительной тяги или другой промежуточной конструкции.
Состав механизма исполнительного однооборотного МЭО-40 (конструктивные элементы):
— электродвигатель синхронный
— тормоз механический (для МЭО-87, 91, 99, 99К)
— тормоз электромагнитный (Для МЭО-84)
— редуктор червячный
— ручной привод
— блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
— тормоз механический
Управление механизмом однооборотным: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении — ПБР-2М или усилители ФЦ-0610, ФЦ-0620.
Климатические условия эксплуатации ИМ МЭО40, МЭОФ-40-У2/Т2:
Климатическое исполнение У2(-30° +50°C) имеет широкий допустимый температурный диапазон от минус 30° C до плюс 50° C, но ограничение по влажности до 95% (без конденсации).
«Тропическое» исполнение Т2(-10° +50°C) работает при влажности до 100% с конденсацией, но при температуре не ниже минус 10° C.
Модификации и характеристики исполнительных механизмов МЭО-40, МЭОФ-40
1. Модификации и технические характеристики исполнительных механизмов МЭО-40-82, -84,-87, -90, -93, -94, 99К, -01г старого образца
Исполнительные механизмы электрические однооборотные — МЭО-40-84,-87,-91,-99 условно считаются эпектроприводами «старого образца», т.к. их разработка и внедрение в серийное производство проходили в период в 1984 по 1999 год. Несмотря на почтенный возраст модификации 1984, 1987, 1991, 1999(-99, -99К) года до сих пор активно применяются тепловой энергетике и в различных отраслях промышленности, т.к. за прошедшие годы были существенно доработаны, отлажены и зарекомендовали свою надежность. По своим основным техническим параметрам не модернизированные МЭО40 и МЭОФ 40 «старого образца» не существенно отличаются от современных аналогов, зато имеют значительно более низкую цену и ускоренный срок изготовления.
| Условное обозначение механизмов и их исполнение | Потребляемая мощность | Тип двигателя и управляющего устройства | Габаритные размеры, мм | Масса, кг |
| МЭО-40/25-0,25-82 | 80Вт | ДСР-10/120 | 210*185*250 | 8,0 |
| МЭО-40/63-0,63-82 | ||||
| МЭО-40/63-0,25-82 | 60Вт | ДСР-4/60 | 210*185*250 | 8,0 |
| МЭО-40/160-0,63-82 | ||||
| МЭО-40/25-0,25-84 | 50Вт | ДСР-10/120 ДСОР-110-1,0-136 пбр-2м или пбр-2м1 | 235*200*185 | 8,0 |
| МЭО-40/63-0,63-84 | ||||
| МЭО-40/63-0,25-84 | 110Вт | ДСР-4/60 ДСР-110-1,0-60 пбр-2м или пбр-2м1 | ||
| МЭО-40/160-0,63-84 | ||||
| МЭО-40/63-0,25-90 | 110Вт | ДСР-110-1,0-60 пбр-2м или пбр-2м1 | 235*200*185 | 8,0 |
| МЭО-40/160-0,63-90 | ||||
| МЭО-40/25-0,25-93 | 50Вт | ДСОР-110-1,0-136 пбр-2м или пбр-2м1 | 230*200*185 | 8,0 |
| МЭО-40/63-0,63-93 | ||||
| МЭО-40/63-0,25-94 | ДСОР-80-0,25-136 пбр-2м |
237*220*185 | 7,0 | |
| МЭО-40/160-0,63-94 | ДСОР-110(80)-1,0(0,25)-136 пбр-2м |
237*220*185 | 8,0 (7,0) | |
| МЭО-40/25-0,25-99К | 95Вт | ДСТР-110-0,6-136 пбр-3а или фц-0610 | 235*200*185 | 8,5 |
| МЭО-40/63-0,63-99К | ||||
| МЭО-40/10-0,25-99К | 160Вт | ДСТР-110-1,6-136 пбр-3а или фц-0610 | 245*200*185 | |
| МЭО-40/25-0,63-99К | ||||
| МЭО-40/63-0,25-01 | 46Вт | ДСОР-68-0,25-150пбр-2м или пбр-2м1 | 230*200*185 | 6,5 |
| МЭО-40/160-0,63-01 |
2. Модификации и технические характеристики исполнительных механизмов МЭО, МЭОФ-40-99
Однооборотный электрический исполнительный механизм МЭО-40 преобразовывает электроэнергию в движение рабочего органа (рычаг или фланец у МЭОФ) при поступлении внешнего управляющего сигнала. Иными словами, с помощью этого устройства можно регулировать различные параметры технологического процесса (расход жидкости и газа, подачу теплоносителя, давление, температуру смешивания теплоносителей, уровень жидкости в емкости и т.п.).
Помимо синхронного двигателя, которым оснащён электрический исполнительный механизм МЭО40, у многих моделей имеется и ручной привод.
Благодаря преобразованию электросигнала в механическое движение, исполнительный механизм МЭО 40 позволяет перемещать органы регулирования системы автоматического управления.
| Условное обозначение механизмов | Потребляемая мощность, Вт | Напряжение питания, управляющее устройство | Габаритные размеры, не более, мм | Масса, кг |
| МЭО 40/25-0,25 | 100 | 220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610 | 230х200х185 | 8,0 |
| МЭО 40/63-0,63 95 | 95 | |||
| МЭО 40/63-0,25 | 46 | 220В ПБР-2М(2М1) | ||
| МЭО 40/160-0,63 | ||||
| МЭО 40/10-0,25 380В | 160 | 220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610 | 245х200х185 | 8,5 |
| МЭО 40/25-0,63 380В | ||||
| МЭО 40/10-0,25-99 | 240 | 220В ПБР-2М(2М1) | 440х315х305 | 27 |
| МЭО 40/25-0,63-99 |
Схема устройства МЭО-40
1 — редуктор;
2 — электродвигатель;
3 — блок сигнализации положения или блок концевых выключателей БКВ;
4 — ввод штуцерный;
5 — розетка;
6 — болт заземления;
7 — рычаг;
8 — крышка;
9 — упор.

Электрический однооборотный механизм во фланцевом исполнении МЭОФ 40 используется при оснащении электроприводов трубопроводной арматуры. С помощью данного электропривода можно автоматически регулировать подачу жидкостей или газообразных веществ по трубопроводу.
| Условное обозначение механизмов | Потребляемая мощность, Вт | Напряжение питания, управляющее устройство |
| МЭОФ 40/25-0,25 | 110 | 220В, ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610 |
| МЭОФ 40/63-0,63 | ||
| МЭОФ 40/63-0,25 | ||
| МЭОФ 40/160-0,63 | ||
| МЭОФ 40/10-0,25 | 160 | |
| МЭОФ 40/25-0,63 |
Схема устройства МЭОФ 40
1 — редуктор;
2 — электродвигатель;
3 — блок сигнализации положения;
4 — ввод штуцерный;
5 — болт заземления;
6 — ручной привод;
7 — ограничитель;
8 — упор;
9 — стрелка;
10 — шкала;
11 — фланец;
12 — крышка.

3. Модификации и технические характеристики исполнительных механизмов МЭО, МЭОФ-40(М)-08, -08К, -08К(Б), -17, -17К, -17К(Б)
Современные модификации модернизированных электрических однооборотных исполнительных механизмов МЭО-40, МЭОФ-40 предназначены для перемещения рабочих органов запорной, запорно-регулирующей или регулирующей арматуры в системах управления технологическими процессами.
Данные электроприводы нашли широкое применение и активно используются в энергетике, газовой, химической и других отраслях промышленности.
Механизмы исполнительные электрические однооборотные МЭО(Ф)-40 предназначены для перемещения рабочих органов запорной, запорно-регулирующей или регулирующей арматуры в системах управления технологическими процессами.
Используются в энергетике, газовой, химической промышленности.
Механизмы изготавливаются в корпусах двух типоразмеров:
— малом
— увеличенном
В зависимости от двигателя механизмы могут быть однофазными и трехфазными.
В механизмы с увеличенными типоразмерами и трехфазным двигателем могут быть установлены устройство ограничения момента (М -в обозначении после указания номинального момента) и встроенный блок питания токового датчика (Б в обозначени после указания трехфазного питания).
Исполнения:фланцевое(МЭОФ) и рычажное (МЭО). Фланцевое исполнение предусматривает установку непосредственно на арматуру, рычажное сочленяется с арматурой посредством соединительных тяг. Фланцевые механизмы с увеличенными типоразмерами могут изготавливаться «на лапах».
МЭО(Ф)-40 могут быть использованы на АЭС по 4 классу безопасности по НП 001 15.
Климатическое исполнение: У1, У2, Т2.
Степень защиты IP54 или IP65 (уточняется при заказе).
Механизмы имеют встроенный блок сигнализации положения (БКВ, БСПТ, БСПИ, БСПР), в состав которого входят выключатели с возможностью настройки точки срабатывания при достижении любого определённого углового положения выходного вала в пределах номинального полного хода. Также в состав блока сигнализации положения (кроме БКВ) входит датчик положения: токовый в БСПТ, индуктивный в БСПИ или реостатный в БСПР. Механизмы с токовым датчиком комплектуются выносным блоком питания. Необходимость поставки механизмов с выносным блоком питания должна указываться при заказе.
Механизмы МЭО-40-17(К) разработаны на базе механизмов МЭО-40-08(К). Для них разработана новая серия блоков сигнализации положения: БКВ-17, БСПТ-17, БСПР-17. Вся электроника переведена на новую современную элементную базу. В БКВ-17 концевые выключатели обеспечивают большой ресурс за счет роликов, установленных на толкателях микровыключателей. В БСПТ-17 применен магнитный датчик углового положения, обеспечивающий бесконтактный съем информации. В БСПР-17 установлен потенциометр с увеличенным ресурсом (до 10 млн. циклов перемещения).
Простота конструкции и надежность электронных компонентов обеспечивают высокую надежность механизмов МЭО-40-17(К). Новые разъемы исключают пайку в полевых условиях, что повышает удобство обслуживания механизма у потребителя.
| Условное обозначение механизмов (их исполнений) |
Номинальный крутящий момент на выходном валу, Напряжение и частота питания* |
Потребляемая мощность, Вт | Масса, кг | Тип блока сигнализации положения выходного органа** |
| МЭО-40/25-0,25-08 МЭОФ-40/25-0,25-08 |
40 Н.м, 220B/50Гц |
120 | 9 | БКВ (М) БСПИ (И) БСПР (Р) БСПТ (У) |
| МЭО-40/63-0,63-08 МЭОФ-40/63-0,63-08 |
||||
| МЭО-40/63-0,25-08 МЭОФ-40/63-0,25-08 |
66 | |||
| МЭО-40/160-0,63-08 МЭОФ-40/160-0,63-08 |
||||
| МЭО-40/10-0,25-08 МЭОФ-40/10-0,25-08 |
120 | |||
| МЭО-40/25-0,63-08 МЭОФ-40/25-0,63-08 |
||||
| МЭО-40/10-0,25-08 МЭОФ-40/10-0,25-08 |
300 | 30(28) | ||
| МЭО-40/25-0,63-08 МЭОФ-40/25-0,63-08 |
||||
| МЭО-40/10-0,25-08 Фланцевые на лапах МЭОФ-40/10-0,25-08 Фланцевые на лапах |
29 | |||
| МЭО-40/25-0,63-08 Фланцевые на лапах МЭОФ-40/25-0,63-08 Фланцевые на лапах |
||||
| МЭО-40/25-0,25-17 МЭОФ-40/25-0,25-17 |
40 Н.м, 220 B/50Гц |
120 | 9,0 | БКВ (М) БСПР (Р) БСПТ (У) |
| МЭО-40/63-0,63-17 МЭОФ-40/63-0,63-17 |
||||
| МЭО-40/63-0,25-17 МЭОФ-40/63-0,25-17 |
66 | |||
| МЭО-40/160-0,63-17 МЭОФ-40/160-0,63-17 |
||||
| МЭО-40/10-0,25-17 МЭОФ-40/10-0,25-17 |
120 | |||
| МЭО-40/25-0,63-17 МЭОФ-40/25-0,63-17 |
||||
| МЭО-40/10-0,25-17 МЭОФ-40/10-0,25-17 |
300 | 30(28) | ||
| МЭО-40/25-0,63-17 МЭОФ-40/25-0,63-17 |
||||
| МЭО-40/10-0,25-17 Фланцевые на лапах МЭОФ-40/10-0,25-17 Фланцевые на лапах |
29 | |||
| МЭО-40/25-0,63-17 Фланцевые на лапах МЭОФ-40/25-0,63-17 Фланцевые на лапах |
||||
| МЭО-40/25-0,25-08К МЭОФ-40/25-0,25-08К |
40 Н.м, 380 B/50 Гц |
110 | 8,2 | БКВ (М) БСПИ (И) БСПР (Р) БСПТ (У) |
| МЭО-40/63-0,63-08К МЭОФ-40/63-0,63-08К |
||||
| МЭО-40/63-0,25-08К МЭОФ-40/63-0,25-08К |
60 | |||
| МЭО-40/160-0,63-08К МЭОФ-40/160-0,63-08К |
||||
| МЭО-40/10-0,25-08К МЭОФ-40/10-0,25-08К |
110 | |||
| МЭО-40/25-0,63-08К МЭОФ-40/25-0,63-08К |
||||
| МЭО-40/10-0,25-08К(Б) МЭО-40М/10-0,25-08К(Б) МЭОФ-40/10-0,25-08К(Б) МЭОФ-40М/10-0,25-08К(Б) |
270 | 30(28) | ||
| МЭО-40/25-0,63-08К(Б) МЭО-40М/25-0,63-08К(Б) МЭОФ-40/25-0,63-08К(Б) МЭОФ-40М/25-0,63-08К(Б) |
||||
| МЭО-40/10-0,25-08 К(Б) Фланцевые на лапах МЭО-40М/10-0,25-08 К(Б) Фланцевые на лапах МЭОФ-40/10-0,25-08 К(Б) Фланцевые на лапах МЭОФ-40М/10-0,25-08 К(Б) Фланцевые на лапах |
29 | |||
| МЭО-40/25-0,63-08К(Б) Фланцевые на лапах МЭО-40М/25-0,63-08К(Б) Фланцевые на лапах МЭОФ-40/25-0,63-08К(Б) Фланцевые на лапах МЭОФ-40М/25-0,63-08К(Б) Фланцевые на лапах |
||||
| МЭО-40/25-0,25-17К МЭОФ-40/25-0,25-17К |
40 Н.м, 380 B/50 Гц |
110 | 8,2 | БКВ (М) БСПР (Р) БСПТ (У) |
| МЭО-40/63-0,63-17К МЭОФ-40/63-0,63-17К |
||||
| МЭО-40/63-0,25-17К МЭОФ-40/63-0,25-17К |
60 | |||
| МЭО-40/160-0,63-17К МЭОФ-40/160-0,63-17К |
||||
| МЭО-40/10-0,25-17К МЭОФ-40/10-0,25-17К |
110 | |||
| МЭО-40/25-0,63-17К МЭОФ-40/25-0,63-17К |
||||
| МЭО-40/10-0,25-17К(Б) МЭО-40М/10-0,25-17К(Б) МЭОФ-40/10-0,25-17К(Б) МЭОФ-40М/10-0,25-17К(Б) |
300 | 30(28) | ||
| МЭО-40/25-0,63-17К(Б) МЭО-40М/25-0,63-17К(Б) МЭОФ-40/25-0,63-17К(Б) МЭОФ-40М/25-0,63-17К(Б) |
||||
| МЭО-40/10-0,25-17К(Б) Фланцевые на лапах МЭО-40М/10-0,25-17К(Б) Фланцевые на лапах МЭОФ-40/10-0,25-17К(Б) Фланцевые на лапах МЭОФ-40М/10-0,25-17К(Б) Фланцевые на лапах |
29 | |||
| МЭО-40/25-0,63-17К(Б) Фланцевые на лапах МЭО-40М/25-0,63-17К(Б) Фланцевые на лапах МЭОФ-40/25-0,63-17К(Б) Фланцевые на лапах МЭОФ-40М/25-0,63-17К(Б) Фланцевые на лапах |
* Механизмы тропического исполнения по заказу могут быть изготовлены для питающего напряжения 240 В, 240/415 В
** Буквы М, И, Р, У указывают тип блока сигнализации положения в условном обозначении механизма
Оформление заказа на исполнительные механизмы МЭО, МЭОФ-40
При размещении заказа на МЭО-40 необходимо указать данные (технические характеристики) в следующей последовательности:
1-2/3-45-6-7-8
1 — Тип механизма (МЭО — рычажный, МЭОФ — фланцевый)
2 — Номинальный крутящий момент на выходном валу, Н м (16 — 10 000)
3 — Номинальное время полного хода выходного вала ( 63, 25 или 160 секунд)
4 — Номинальное значение полного хода выходного вала, об, с (0,25-0,63)
5 — Тип Блока сигнализации положения (датчика) выходного вала (для токового датчика — величину сигнала):
Р — реостатный (0,25Р, 0,63Р); И — индуктивный (0,25И, 0,63И), У — токовый (0,25У, 0,63У) или М — блок концевых выключателей.
6 — Модельный год (84, 87, 91, 99 и др.)
7 — Специальные исполнения (буквы К, А, Б, М):
А — исполнение повышенной надежности для АЭС
К — трехфазное напряжение питания (380В, для остальных 220В).
Б — со встроенным блоком питания
8 — потребность в соединительной тяге,
например: МЭО-40/160-0,63Р-91, или МЭО-40/63-0,25У-87
Электроприводы запрещено использовать в средах имеющих агрессивные пары, газы, вещества, которые вызывают разрушения покрытий, изоляции и материалов.
Также запрещено использовать электроприводы общепромышленного (не взрывозащищенного) исполнения во взыровоопасных средах.
Дополнительная информация об исполнительных механизмах МЭО-40 и МЭОФ-40
Варианты исполнения исполнительных механизмов:
— общепромышленное (базовое исполнение);
— взрывозащищенное (спецзаказ — категория взрывоопасности для взрывозащищенных исполнений (подгруппа и температурный класс) – IIBT4);
— для АЭС (повышенной надежности для атомных электростанций и объектов атомной энергетики (ОАЭ)).
Блок сигнализации положения (датчик):
Однооборотные электрические исполнительные механизмы МЭО40, МЭОФ40 изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи с блоком концевых выключателей для режима ручного управления.
Типы блоков сигнализации положения вала:
— «И»- индуктивный БСПИ — с двумя датчиками положения с выходным сигналом в виде изменения напряжения переменного тока;
— «Р»- реостатный БСПР — с двумя датчиками положения с выходным сигналом в виде изменения активного сопротивления 0-120 Ом;
— «Т»- токовый БСПТ — с унифицированным токовым сигналом 0-5мА, 0-20мА или 4-20мА.
— «М»- с блоком концевых выключателей БКВ (без датчика положения выходного вала).
— позиционер
— встроенный пускатель;
— с пультом местного управления.
Функции исполнительных механизмов МЭО и МЭОФ
— Автоматическое, дистанционное или местное (ручное) открытие и закрытие арматуры, останов арматуры в любом промежуточном положении;
— Указание степени открытия (закрытия) арматуры на шкале местного указателя;
— Позиционирование рабочего органа арматуры в любом промежуточном положении;
— Формирование дискретного сигнала о промежуточных и конечных положениях рабочего органа арматуры;
— Защита от перегрузки по моменту (МЭО(Ф)-1600-04К, -08К, -09К, МЭОФ-10(К)).
Современные модификации исполнительных механизмов позволяют, также реализовывать опцию цифрового выхода по интерфейсу RS485:
— Формирование цифровых сигналов состояния концевых и путевых выключателей для передачи по интерфейсу RS-485 (механизмы, оснащенные блоком датчиков БД-1, БД-2).
— Дискретного состояния моментных выключателей открытия и закрытия для передачи по интерфейсу RS-485 (МЭО(Ф)-08К, -09К, МЭОФ-10(К))
— Формирование цифровых сигналов состояния моментных выключателей открытия и закрытия, сигнала крутящего момента для передачи по интерфейсу RS-485 (МЭО(Ф)-08К, -09К, МЭОФ-10(К)).
Возможные ошибки при оформлении заказа на исполнительные механизмы МЭО-40 и приводов МЭОФ 40
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на электроприводы МЭО40 и МЭОФ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: четверьоборотный электропривод, исполнительное устройство МЗО, привод КЗР, промпривод МЕО и т.п.
— орфографические ошибки и описки: исполнительный механизм — ИМ МЗО, МЗОФ (похожая буква «З» иди цифра «3», вместо буквы «Э»), М30, МЕО, МЕОФ;
— неправильные обозначения марки или модели:
слитное написание марки с номером модели — МЭО40, МЭОФ40/25(63,160)-0,25Р;
написание цифры «0» вместо буквы «О» — МЭ0-40, МЭ040, М30 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: mekhanizm ispolnitelnyj ehlektricheskij odnooborotnyj MEO-40, MEOF-400, v’o, v’ja (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на однооборотный электропривод, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (способ присоединения к арматуре (рычажный или фланцевый), мощность (номинальный крутящий момент на выходном валу), номинальное время полного хода, величину полныго хода выходного вала (0-0,25 или 0,63 оборота), тип датчика (обозначение блока сигнализации положения)) в простой форме изложения, а наши инженеры сами подберут необходимый Вам электро-привод и все доп. оборудование к нему.
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-НММ; ред.-ФМВ, соавторы ЗЭМ/ВЛС, КЦ-М0/П10.
ГК Теплоприбор — производство и продажа КИПиА, электроники и механики: Запорно-регулирующая арматура / Промпривод / Однооборотные электрические исполнительные механизмы МЭО-40 и МЭОФ-40 электроприводы.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правил
партнёрства с 100+ производителями приборов
предложение широкого ассортимента товаров и услуг на постоянно высоком качестве обслуживания.
