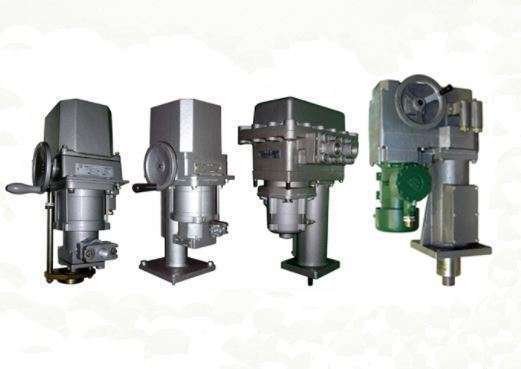

Механизмы исполнительные электрические прямоходные МЭП-2500...63000

В данном подразделе представлены механизмы исполнительные электрические прямоходные МЭП-2500…63000 взрывозащищенного Ех-исполнения.

Взрывозащищенные исполнительные механизмы МЭП-2500…63000—IIBT4/IICТ4 предназначены для перемещения регулирующих органов в системах автоматического регулирования в соответствии с командными сигналами регулирующих и управляющих устройств.

Исполнительный механизм МЭП-2500…63000—IIBT4/IICТ4 выполнен взрывозащищенным, имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты “Взрывонепроницаемая оболочка” (Exd).

Работа исполнительного механизма МЭП-2500…63000 заключается в преобразовании электрического командного сигнала регулирующих и управляющих устройств в поступательное движение выходного органа. При этом вращение вала электродвигателя через редуктор и связанный с ним ходовой винт преобразуется в поступательное перемещение выходного органа. Механизм предназначен для непосредственного монтажа на арматуру.

В зависимости от подгруппы оборудования и температурного класса выделяют исполнительные механизмы МЭП-IIВТ4 и МЭП-IIСТ4.

Стоимость (цена) исполнительного механизма МЭП-2500…63000 зависит от подгруппы оборудования, температурного класса, номинального выходного усилия, потребляемой мощности, климатического исполнения, года разработки, общего объема заказа, а также других ценообразующих факторов (см. ниже структуру условного обозначения при заказе и параметры модификаций механизмов МЭП-2500…63000).
Цена исполнительного механизма МЭП-2500…63000 высылается по запросу.*.
*-  Конкретные условия поставки и цены, как заказать (купить) исполнительный механизм МЭП-2500…63000-IIBT4/IICТ4, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

См. также Общепромышленные электрические многооборотные исполнительные механизмы МЭМ-16…250 Нм.

Модификации и технические характеристики исполнительных механизмов МЭП-2500…63000

Механизмы с индексом «П» отличаются конструкцией сочленения с арматурой.

* По заказу потребителя могут изготавливаться для эксплуатации при пониженной температуре до -60°С.
** Механизмы с односторонним ограничителем наибольшего усилия на закрытие регулирующего органа.
*** Механизмы с двусторонним ограничителем наибольшего усилия.

Условия эксплуатации исполнительных механизмов МЭП-IIВТ4, -IICТ4

1. По устойчивости к воздействию климатических факторов внешней среды механизм МЭП-IIВТ4 соответствует:
– виду климатического исполнения У2 по ГОСТ 15150-69, но для работы при температуре от минус 50°С до плюс 50°С и относительной влажности до (95 ± 3) % при температуре 35°С и более низких температурах без конденсации влаги.
Для механизмов МЭП-2500/63-160-IIВТ4, МЭП-6300/63-160-IIВТ4, МЭП-2500/25-63-IIВТ4, предназначенных для работы в районах Крайнего Севера:
– виду климатического исполнения УХЛ1 по ГОСТ 15150-69, но для работы при температуре от минус 60°С до плюс 50°С и относительной влажности до (95 ± 3) % при температуре 35°С и более низких температурах без конденсации влаги.
Выносной блок питания для механизмов с токовым датчиком предназначен для работы при температуре от 5°С до 50°С и относительной влажности до 80% при температуре 35°С и более низких температурах без конденсации влаги.
По защищённости от попадания твёрдых предметов (пыли) и проникновения воды механизмы МЭП-IIВТ4 соответствуют степени защиты IP65, оболочки механизмов – категории 1 по ГОСТ 14254-96.

2. По устойчивости к воздействию климатических факторов внешней среды механизм МЭП-IIВТ4-03 соответствует виду климатического исполнения УХЛ1 и УХЛ2 по ГОСТ 15150-69, но для работы при температуре от минус 50°С до плюс 50°С и относительной влажности до 95 % при температуре 35 °С и более низких температурах без конденсации влаги. По заказу потребителя механизмы могут изготавливаться для работы при нижней границе температуры окружающего воздуха -60°С.
По защищенности от попадания внутрь механизма твердых тел (пыли) и проникновения воды механизм и выносной блок имеют степень защиты IР55, оболочки категории 2 ГОСТ 14254-96.

3. По устойчивости к воздействию климатических факторов внешней среды механизм МЭП-IICТ4 соответствует виду климатического исполнения УХЛ1 и УХЛ2 по ГОСТ 15150-69, но для работы при температуре от минус 50°С до плюс 50°С и относительной влажности до 95 % при температуре 35 °С и более низких температурах без конденсации влаги.По заказу потребителя механизмы могут изготавливаться для работы при нижней границе температуры окружающего воздуха -60°С.
По защищенности от попадания внутрь механизма твердых тел (пыли) и проникновения воды механизм МЭП-IICТ4 и выносной блок имеют степень защиты IР55, оболочки категории 2 по ГОСТ 14254-96.

Габаритные и монтажно-присоединительные размеры исполнительных механизмов МЭП-2500…63000-IIBT4/IICТ4

Габаритные размеры исполнительных механизмов МЭП-IIBT4

Габаритные размеры исполнительных механизмов МЭП-IIBT4-03

Габаритные размеры исполнительных механизмов МЭП-IICТ4-03

Возможные ошибки при оформлении заказа на взрывобезопасные прямоходные исполнительные механизмы МЭП-2500…63000-IIBT4/IICТ4
