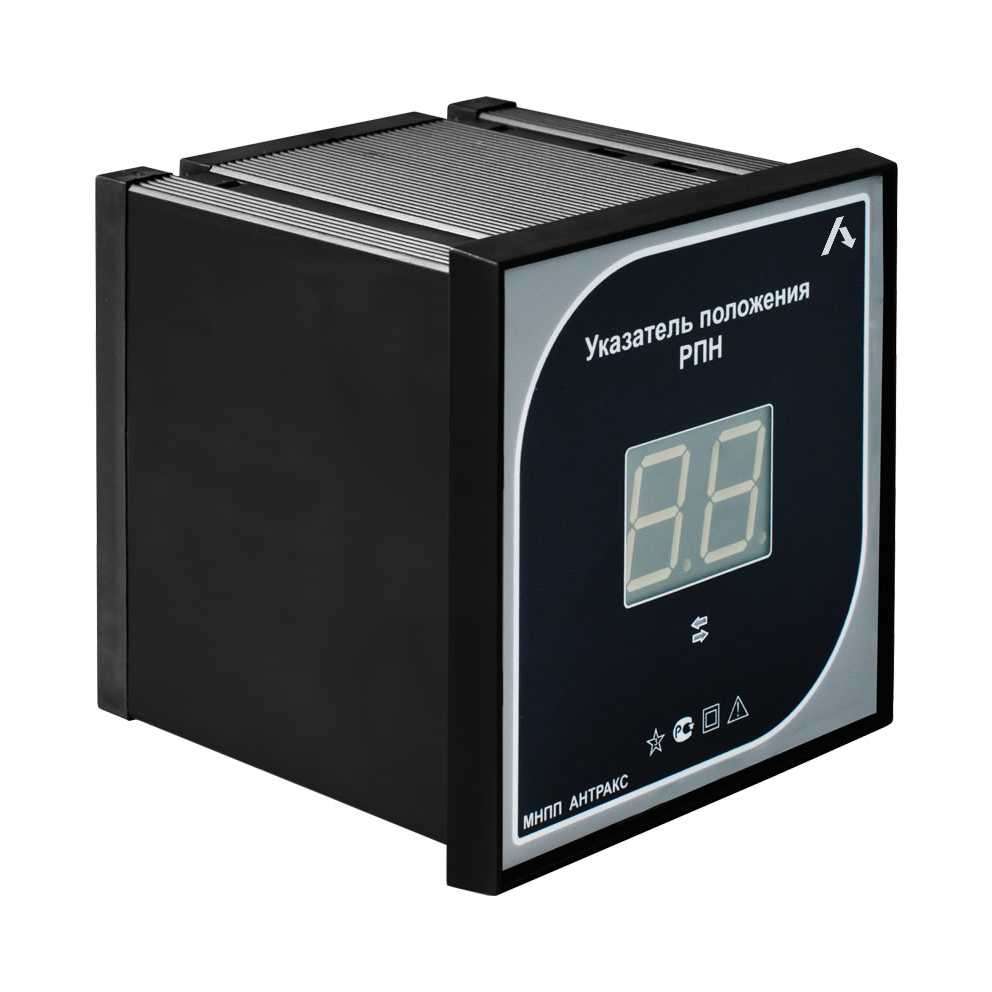

УП 2 Указатель положения привода
УП 2 указатель с резистивным датчиком
Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):
— для передачи информации о ступени привода в АСУ ТП или ТМ;
— для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Логометры линейки УП 2х предназначены для приводов:
— MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
— MR, EM и ED-S;
— SAV1-1600-245/ 245-013;
— ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2;
— ПДП-5Л;
— и любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.
Указатель положения УП 2 выпускается в корпусах типоразмера:
Б – 144х144х90 мм,
В – 120х120х123 мм,
Г – 96х96х91 мм,
Д – 72х144х114 мм,
Е – 48х96х96 мм
Технические характеристики указателя положения УП 2
| Подключаемые типы датчиков | резистивный |
| Возможные цифровые выходы | RS-232 (кроме корпуса Е) RS-485 |
| Тип корпуса | Б, В, Г, Д, Е |
| Напряжение питания: | |
| для указателей в корпусах Б, В, Г, Д, Е | 90 – 370 В |
| входное напряжение переменного тока | 85 – 264 В |
| входное напряжение постоянного тока | 120 – 370 В |
| Потребляемая мощность, не более | 5 Вт |
| Яркость свечения индикатора | 10000 мкд |
| Максимальный ток на клеммах реле управления | 120 мA |
| Максимальное допустимое напряжение на клеммах реле управления | 400 В |
| Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 |
группа С4 УХЛ, категория размещения 4.1 |
| Воздействие механических факторов внешней среды: ГОСТ 17516.1 |
М7 |
| Степень защиты указателя: ГОСТ 14254 |
IP 20 |
| Температурный диапазон | от -40 до +50 °С |
| Гарантийный срок | 5 лет |
| Срок службы | 15 лет |
