PQM-711

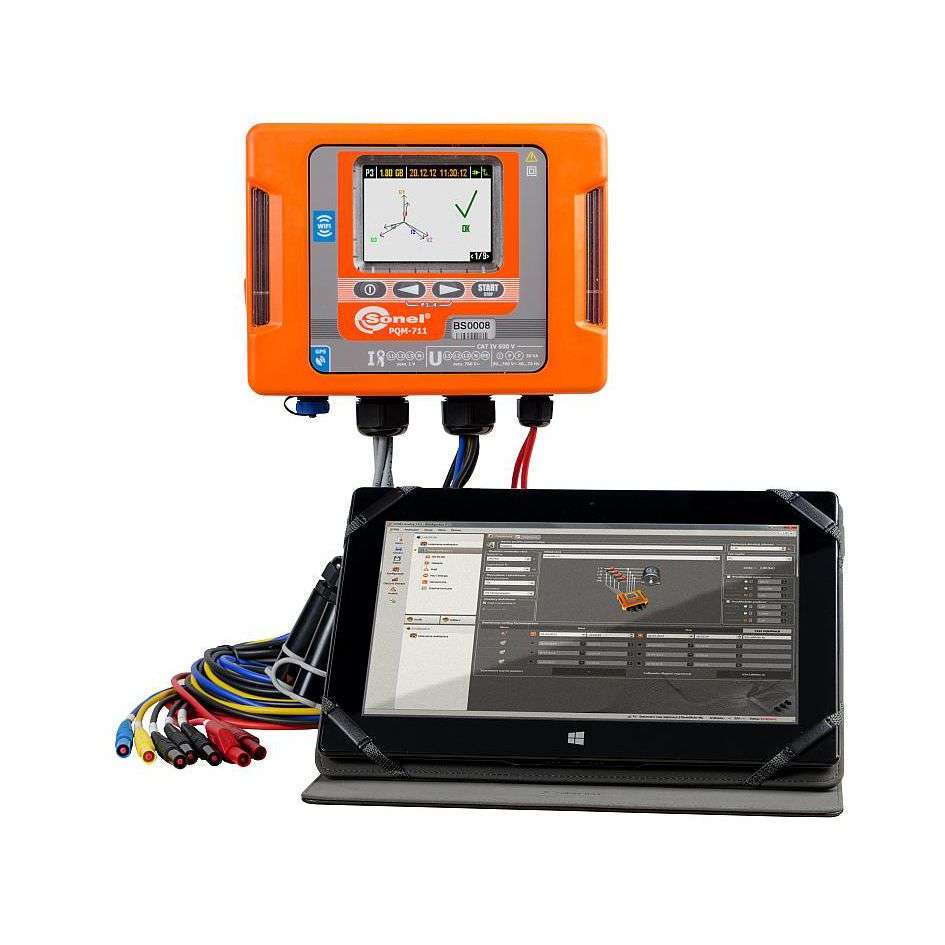

PQM-711 Анализатор параметров качества электрической энергии

Назначение анализатора параметров качества электрической энергии PQM-711

Анализатор PQM-711 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Основные характеристики анализатора PQM-711

— полное соответствие классу А;

— регистрация переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);

— GPS модуль для синхронизации времени;

— GSM модуль для обмена данными (настройки, управление, считывание данных);

— Wi-Fi модуль. Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО;

— степень защиты корпуса IP65;

— автоматическое формирование протоколов регистрации.

Измерение и регистрация:

— напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;

— силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).

— коэффициента пиковых значений напряжения и тока;

— частоты от 40 Гц до 70 Гц;

— мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);

— энергии: активной (EP), реактивной (EQ), полной (ES);

— коэффициента мощности cosφ, tgφ;

— коэффициента гармонических потерь (К-фактор);

— до 50-й гармоники напряжения и тока;

-до 50-й интергармоники напряжения и тока;

— суммарного коэффициента гармонических составляющих напряжения THD U и THD I;

— кратковременной и длительной дозы фликера PST и PLT;

— несимметрии по току и напряжению;

— перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;

— осциллограмм тока и напряжения для каждого периода усреднения.

Конфигурация анализатора:

— версия специально адаптирована под работу на планшетном компьютере

— возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010)

— возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти

— установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети

— установка параметров трансформаторов напряжения и/или тока

— выбор периода усреднения

— расписание запуска и остановки регистрации

— установка типа токоизмерительных клещей

— условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию

— режим измерения в реальном времени

— широкий набор настроек представления и анализа (отчетов) данных регистрации

Характеристики анализатора PQM-711

URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);

IRMS — измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);

Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В

Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);

K — коэффициент масштабного преобразования входных для токовых разъемов анализатора;

h – порядковый номер гармоники;

UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;

IH, h изм — измеренное значение среднеквадратического значения гармонических составляющих силы тока;

THDU изм — измеренное значение суммарного коэффициента гармонических составляющих напряжения;

THDI изм — измеренное значение суммарного коэффициента гармонических составляющих силы тока
P(Ep)изм — измеренное значение активной мощности (активной энергии);

Q(EQ)изм — измеренное значение реактивной мощности (реактивной энергии);

S(ES)изм — измеренное значение полной мощности (полной энергии);

Pst изм — измеренное значение кратковременной дозы фликера

Plt изм — измеренное значение длительной дозы фликера.

Таблица сравнения

Комплектация анализатора PQM-711

— Соединитель электрический — адаптер AC-16 (1 шт.)

— Адаптер для подключения к однофазной сети AZ-1 (1 шт.)

— Антенна GPS (1 шт.)

— Зажим «Крокодил» изолированный голубой K02 (1 шт.)

— Зажим «Крокодил» изолированный жёлтый K02 (1 шт.)

— Зажим «Крокодил» изолированный красный K02 (2 шт.)

— Зажим «Крокодил» изолированный черный K01 (3 шт.)

— Кабель последовательного интерфейса USB (1 шт.)

— Комплект для фиксации ремней (1 шт.)

— Набор для монтажа на DIN-рейке (1 шт.)

— Планшет (1 шт.)

— Ремни для крепежа на столбе (2 шт) (1 шт.)

— Соединитель электрический AM-4 (1 шт.)

— Соединитель электрический AR-1 (1 шт.)

— Футляр L8 (1 шт.)
