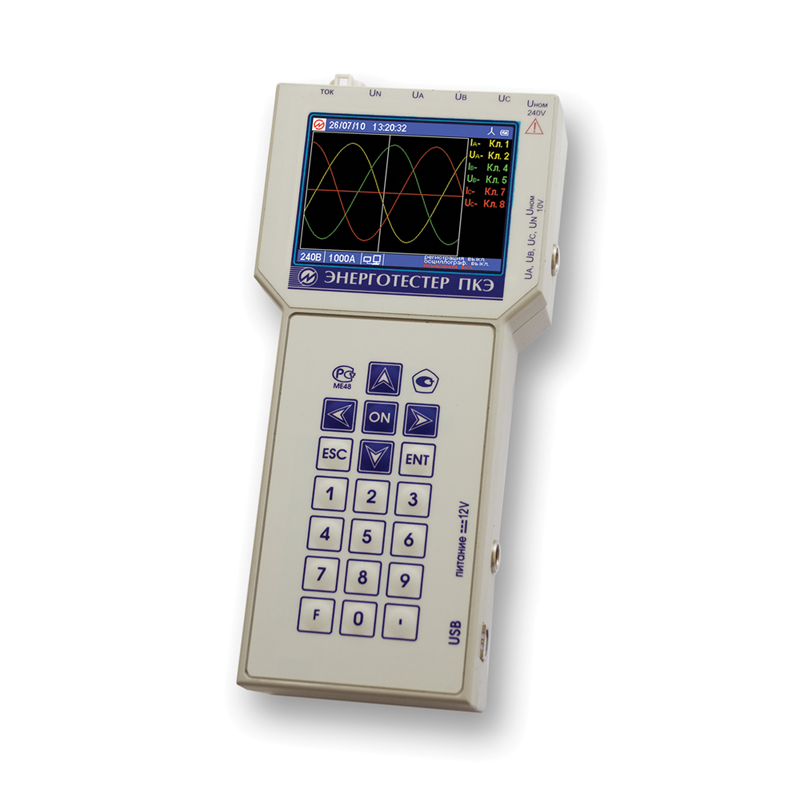

Энерготестер ПКЭ-А-С4 Прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Назначение и область применения прибора Энерготестер ПКЭ-А-С4:
— Измерения и регистрации основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109-97 и EN 50160;
— Измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
— Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
— Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
— Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии.
Функции прибора Энерготестер ПКЭ-А-С4:
— Снятие суточного графика нагрузки
— Максимальная длительность непрерывной регистрации:
16 часов при времени усреднения 3 с.,
15 суток при времени усреднения 1 мин. (в т.ч. значений ПКЭ),
13 месяцев при времени усреднения 30 мин.
— Определение распределения нагрузки по фазам
— Определение тока в нулевом проводе
— Оценка объёмов потребления электроэнергии для собственных нужд подстанций (при отсутствии такого технического учёта)
— Проверка правильности подключения электросчетчиков
— Определение падения (потерь) напряжения в линии присоединения счетчика к ТН
— Определение коэффициента трансформации измерительных ТТ для сети 0,4 кВ;
— Измерение нагрузки измерительных ТТ
— Измерение нагрузки измерительных ТН
— Измерение потери мощности в кабельной или воздушной линии электроснабжения 0,4 кВ
— Регистрация и анализ показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97.
— Регистрация мощности искажений (несимметрии и несинусоидальности)
— Осциллографирование (длительность регистрации – до 1 часа).
| Наименование варианта | Диапазоны измерений тока |
| Энерготестер ПКЭ-А-С4 «10А» | 500мА÷15А Iном=10А |
| Энерготестер ПКЭ-А-С4 «100А» | 5А÷150А Iном=100А |
| Энерготестер ПКЭ-А-С4 «1000А» | 50А÷1200А Iном=1000А |
| Энерготестер ПКЭ-А-С4 «10А + 1000А» | 500мА÷15А Iном=10А, 50А÷1200А Iном=1000А |
| Энерготестер ПКЭ-А-С4 «10А + 100А/1000А » | 500мА÷15А Iном=10А, 5А÷150А Iном=100А, 50А÷1200А Iном=1000А |
| Энерготестер ПКЭ-А-С4 «10А + 100А» | 500мА÷15А Iном=10А, 5А÷150А Iном=100А |
| Энерготестер ПКЭ-А-С4 «100А + 1000А» | 5А÷150А Iном=100А, 50А÷1200А Iном=1000А |
| Энерготестер ПКЭ-А-С4 «10А + 100А+1000А » | 500мА÷15А Iном=10А, 5А÷150А Iном=100А, 50А÷1200А Iном=1000А |
| Энерготестер ПКЭ-А-С4 «3000А» | 3А÷450А Iном=300А, 30А÷4500А Iном=3000А |
| Энерготестер ПКЭ-А-С4 «10А + 3000А» | 500мА÷15А Iном=10А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А |
| Энерготестер ПКЭ-А-С4 «100А + 3000А» | 5А÷150А Iном=100А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А |
Технические характеристики Энерготестера ПКЭ-А-С4:
| Параметр | Значение |
| Номинальные значения измеряемых действующих значений переменного фазного (междуфазного) напряжения (Uн), В | 6 В (10 В), 60 В (100 В), 240 В (415 В) |
| Номинальные значения измеряемых действующих значений переменного тока (Iн), В (только для варианта комплектации с токовыми клещами) | Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи). |
| Питание осуществляется через адаптер питания | 100…264В, 50 ± 5 Гц U = 12.6В, I = 0.8А |
| Дополнительная погрешность хода часов в рабочем диапазоне температур, не более, с/сут*град | ± 0.05 |
| Потребляемая мощность по цепи переменного тока, не более, ВА | 10 (220Вх42мА) |
| Потребляемая мощность по цепи постоянного тока (от адаптера питания), не более, ВА | 8 (12.6Вх0.6А) |
| Габаритные размеры (длина, ширина, высота), не более, мм | 250х120х80 |
| Степень защиты корпуса | IP 40 |
| Масса, не более, кг | 1.0 |
Основные метрологические характеристики:
| Измеряемые величины | Диапазоны измерений | Вид и пределы допускаемой основной погрешности измерений | Примечание |
| Среднеквадратическое значение напряжения переменного тока (U), В | от 0,0 Uн до 1,5Uн | Oтносительная, % ±[0,1 +0,01 (Uн/U-1 )] |
— |
| Среднеквадратическое значение основной (первой)гармонической составляющей напряжения (U1), В | от 0,0 Uн до 1,5Uн | Oтносительная, % ±[0,2 +0,02 (Uн/U1-1 )] |
— |
| Напряжение постоянного тока (UD), В | от 0,0 Uн до 1,5Uн | Oтносительная, % ±[0,2 +0,02 (Uн/UD-1 )] |
— |
| Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус | от 0 до 360 | Aбсолютная, градус ±0,1 |
0,2Uн≤U≤1,5Uн |
| Частота переменного тока [f1], Гц | от 45 до 75 | Aбсолютная, Гц ±0,01 |
0,1Uн≤U≤1,5Uн |
| Отклонение частоты, Гц | от — 5 до 25 | Aбсолютная, Гц ±0,01 |
0,1Uн≤U≤1,5Uн |
| Установившиеся отклонение напряжения, % | от -100 до 40 | Aбсолютная, % ±0,2 |
— |
| Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % | от 0 до 50 | Aбсолютная, % ±0,2 |
— |
| Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) [КU], % | от 0 до 49,9 | — | 0,1Uн≤U≤1,5Uн |
| Aабсолютная, % ±0,05 |
КU < 1.0 | ||
| Oтносительная, % ±5,0 |
КU ≥ 1.0 | ||
| Коэффициент гармонической составляющей порядка h напряжения, [КU(h)], % | от 0 до 49,9 | — | h от 2 до 40 0,1Uн≤U≤1,5Uн |
| Aабсолютная, % ±0,05 |
КU(h) < 1.0 | ||
| Oтносительная, % ±5,0 |
КU(h) > 1.0 | ||
| Напряжение прямой последователь-ности, нулевой последовательности и обратной последовательности, В | от 0 ДО Uн | Aбсолютная, В ±0,002 Uн |
— |
| Длительность провала напряжения, с | от 0,02 | Aбсолютная, с ±0,02 |
— |
| Глубина провала напряжения, % | от 10 до 100 | Oтносительная, % 10,0 |
— |
| Коэффициент временного перенапряжения, отн. ед. | от 1,10 до 7,99 | Oтносительная, % 2,0 | — |
| Длительность временного перенапряжения, с | от 0,01 | Aбсолютная, с ±0,02 |
— |
| Кратковременная доза фликера, отн. ед. | от 0,25 ДО 10 | Oтносительная, % 5,0 |
ΔU/U ≤ 20 % при колебаниях напряжения имеющих форму меандра |
| Текущее время | — | Aбсолютная, с/сут ±2,0 |
При температуре от -20 до 55 °С |
| Uн — номинальное напряжение прибора, определяемое выбранным диапазоном измерения напряжения из ряда 240 В и 10 В — для фазных напряжений и из ряда 415 В и 17 В — для межфазных напряжений | |||
Дополнительные метрологические характеристики:
| Измеряемые величины | Диапазоны измерений | Вид и пределы допускаемой основной погрешности измерений | Примечание |
| Среднеквадратическое значение силы переменного тока [I], А | от 0,05 Iн до 1,5 Iн | Относительная, % ±[0,5+0,05(Iн/I-1)]* ±[1,0+0,05(Iн/I-1)] ** |
— |
| Среднеквадратическое значение основной (первой) гармонической составляющей тока [I1], А | от 0,05 Iн до 1,5 Iн | Относительная, % ±[0,5+0,05(Iн/I1-1)]* ±[1,0+0,05(Iн/I1-1)] ** |
— |
| Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус | от 0 до 360 | Aбсолютная, градус ±0,5 |
0,2 Iн≤ I ≤1,5 Iн 0,2Uн≤U≤ 1,5Uн |
| Активная электрическая мощность (Р), Вт | от 0,01 Рн до 1,8 Рн | Oтносительная, % | Pн=Qн= Sн= Uн-Iн 0,1Uн≤U≤1,2Uн 0,1 Iн≤ I ≤ 1,5 Iн |
| ±1,0 * ±2,0 ** | KP = 1 | ||
| ±2,0 * ±4,0 ** | 0,5 ≤ |KP| < 1,0 | ||
| ±[1,0+0,1(Рн/Р-1)] * ±[2,0+0,1 (Рн/Р-1)] ** |
0,2 ≤ |KP| < 0,5 | ||
| Реактивная электрическая мощность рассчитываемая методами: — Геометрическим, [Q], вар, — По основным гармоническим составляющим напряжения и тока, [Q1i], вар |
от 0,01Qн до 1,8Qн | Oтносительная, % | 0,1 Uн≤U≤ 1,2 Uн 0,1 Iн ≤ I ≤ 1,5 Iн |
| ±1,0 * ±2,0 ** | 0,5 ≤ |KRP| ≤ 1,0 | ||
| ±2,0 * ±4,0 ** | 0,25 ≤ |KRP| < 0,5 | ||
| Полная электрическая мощность [S], В-А | от 0,01 Sн до 1,8Sн | Oтносительная, % | 0,1Uн ≤ U ≤ 1,2Uн |
| ±1,0 * ±2,0 ** | 0,1 Iн ≤ I ≤ 1,5 Iн | ||
| ±2,0 * ±4,0 ** | 0,01 Iн ≤ I < 0,1 Iн | ||
| Коэффициент мощности [КP] | от минус 1,0 ДО 1,0 | Aбсолютная ±0,02 * ±0,04 ** |
0,1Uн≤U≤1,2Uн 0,1 Iн≤I≤1,5 Iн |
| Суммарный коэффициент гармонических составляющих тока (коэффициент искажения синусоидальности кривой тока) [K1], % | от 0 до 49,9 | — | 0,1 Iн≤I≤1,5 Iн |
| Aбсолютная, % ±0,05 |
K1<1,0 | ||
| Oтносительная, % ±5,0 |
K1≥1,0 | ||
| Коэффициент гармонической составляющей тока порядка h, [KI(h)], % | от 0 до 49,9 | — | h от 2 до 40 0,1 Iн< I< 1,5 Iн |
| Aбсолютная, % ±0,05 |
KI(h)<1,0 | ||
| Oтносительная, % ±5,0 |
KI(h)>1,0 | ||
| Среднеквадратическое значение силы тока прямой последовательности, нулевой последовательности и обратной последовательности, А | от 0 до Iн | Aбсолютная, А ±0,01 Iн * ±0,02 Iн ** |
0,05Iн< I < 1,5Iн |
| Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт | от 0,01Рн до 1,8Рн | Aбсолютная, Вт ±0,01 Рн * ±0,02РН ** |
0,1Uн< U < 1,2Uн 0,1 Iн < I < 1,51н |
Примечания:
Iн — Номинальные значения тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи) из ряда 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А
KRP = Q/S — коэффициент реактивной мощности
* — При использовании Прибора с токоизмерительными клещами класса точности 0,5
** — При использовании Прибора с токоизмерительными клещами класса точности 1,0
Комплект поставки Энерготестер ПКЭ-А-С4
Стандартный комплект поставки независимо от модификации прибора
| Наименование | Количество |
| Прибор Энерготестер ПКЭ-А-С4 | 1 |
| Адаптер питания Энерготестера ПКЭ с кабелем 220 В (Uвых = 12,6 В, Iвых = 0,8 А) | 1 |
| Программное обеспечение «Энергомониторинг» | 1 |
| Щупы тестерные (4 цвета) | 1 |
| Кабель низковольтный | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Методика выполнения измерений | 1 |
| Упаковка | 1 |
| Транспортировочный кейс-чемодан | 1 |
| Кабель для связи с ПК по USB | 1 |
Комплект поставки в зависимости от модификации прибора
| Наименование варианта | Токовые клещи (Датчики), 3 штуки | |||
| Iн=10А | Iн=100А | Iн=1000А | Iн=30/300/ 3000А |
|
| Энерготестер ПКЭ-А-С4 «10А» | + | |||
| Энерготестер ПКЭ-А-С4 «100А» | + | |||
| Энерготестер ПКЭ-А-С4 «1000А» | + | |||
| Энерготестер ПКЭ-А-С4 «10А + 1000А» | + | + | ||
| Энерготестер ПКЭ-А-С4 «10А +100А/1000А » | + | + | ||
| Энерготестер ПКЭ-А-С4 «10А + 100А» | + | + | ||
| Энерготестер ПКЭ-А-С4 «100А + 1000А» | + | + | ||
| Энерготестер ПКЭ-А-С4 «10А+100А+1000А » | + | + | + | |
| Энерготестер ПКЭ-А-С4 «3000А» | + | |||
| Энерготестер ПКЭ-А-С4 «10А + 3000А» | + | + | ||
| Энерготестер ПКЭ-А-С4 «100А + 3000А» | + | + | ||
