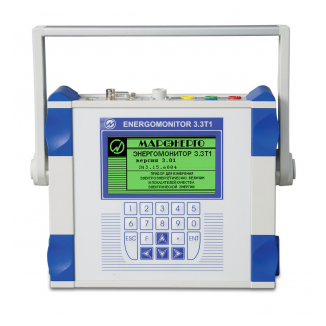

Энергомонитор-3.3 Т1 Прибор для измерений электроэнергетических величин и показателей качества электроэнергии
Прибор для измерения электро-энергетических величин и показателей качества электрической энергии Энергомонитор 3.3 Т1 — это эталонный счетчик, анализатор ПКЭ по ГОСТ 13109-97, измеритель, регистратор и осциллограф в одном приборе.
Особенности прибора Энергомонитор-3.3Т1:
— Измерения и регистрации основных показателей качества электроэнергии (ПКЭ);
— Измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
— Поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
— Поверки измерительных трансформаторов напряжения и тока на местах их эксплуатации;
— Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
— Поверки электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
— Измерения амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.
Технические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:
| Наименование варианта, назначение | Диапазоны измерений тока |
| «Лабораторный» для высокоточных измерений | 25мА÷7,5А |
| «Лабораторный плюс» для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне | 5мА÷0,75А 25мА÷7,5А 250мА÷75А |
| «Универсальный» для измерений без разрыва токовых цепей | 100мА÷15А 1А÷150А |
| «Стандартный» для высокоточных измерений, а также измерений без разрыва токовых цепей | 25мА÷7,5А (блок тр. тока) и 1А÷150А (клещи) |
| «Специальный» для работы во вторичных цепях и поверки электросчетчиков | 25мА÷7,5А (блок тр. тока) и 100мА÷15А (клещи) |
| «Специальный плюс » для измерений без разрыва токовых цепей и поверки электро-счетчиков | 5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А (кл.) |
| «Оптимальный» для измерений без разрыва токовых цепей в широком диапазоне токов | 100мА÷15А 10А÷1200А |
| «3000А» для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000А !) | 15А÷350А 150А÷3500А |
| Широкодиапазонный | 100мА÷15А 15А÷350А 150А÷3500А |
| Широкодиапазонный плюс | 5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А 15А÷350А 150А÷3500А |
| Прибор сравнения для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже) | В комплекте с УПТТ (1А и 5А), УПТН, ПИНТ |
| Параметр | Значение |
| Электропитание от сети переменного тока | 100…264 В, (50 ± 5) Гц |
| Потребляемая мощность по цепи переменного то | Не более 20 ВА |
| Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП) | Не более 8 ВА |
| Время работы от устройства зарядно-питающего УЗ | Не менее 2 ч |
| Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1) | * |
| Степень защиты корпуса | IP 40 |
| Категория измерений | II и III |
| Защита от поражения электротоком | Двойная изоляция |
| Габаритные размеры (Длина × Ширина × Высота) | Не более 250 × 280 × 80 мм |
| Масса | Не более 2,0 кг |
| Рабочие условия эксплуатации | |
| Температура окружающего возд | от –20 до 55 °С |
| Относительная влажность воздуха | до 90 % при 30 °С |
| Атмосферное давление | 70–106,7 кПа (537–800 мм рт. ст.) |
Метрологические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:
| Измеряемые величины | Диапазон измерений | Основная погрешность измерений | |
| Прибор с БТТ | Прибор с клещами повышенной точности | ||
| Действующее (среднеквадратическое) значение переменного напряжения | от 1 до 360 В ( U н = 60; 120; 240 В) | 0,1 % 1 | |
| Действующее (среднеквадратическое) значение переменного тока | от 5 мА до 60 А (БТТ I н = 0,5; 5; 50 А) | 0,1 % 2 | — |
| от 50 мА до 4500 А (Клещи I н = 10; 100; 1000; 300; 3000 А) | — | 0,5 % 3 | |
| Фазовый угол между фазными напряжениями первых гармоник | от 0° до 360° | Абсолютная: 0,1° | |
| Фазовый угол между напряжением и током первой гармоники одной фазы | от 0° до 360° | Абсолютная | |
| 0,2° | 0,5° | ||
| Активная электрическая мощность | от 0,01 U н до 1,5 U н , К P = 1 | Относительная | |
| 0,1 I н ≤ I < 1,5 I н | 0,1 % | 0,5 % | |
| 0,01 I н ≤ I < 0,1 I н | 0,2 % | — | |
| Реактивная электрическая мощность | от 0,05 I н U н до 1,5 I н ∙ 1,2 U н | Относительная | |
| К Q = 1 | 0,3 % | 1,0 % | |
| К Q = 0,45L…0…–0,45C | 0,5 % | 2,0 % | |
| Коэффициент мощности | от –1,0 до +1,0 | Абсолютная | |
| 0,02 | 0,05 | ||
| Частота переменного тока | от 45 до 70 Гц | Абсолютная: 0,01 % | |
| Коэффициент несимметрии напряжения по обратной и нулевой последовательностям | от 0 до 50 % | Абсолютная: 0,2 | |
| Коэффициенты искажения синусоидальности кривой напряжения и n -й гармонической составляющей напряжения ( n от 2 до 40) | от 0 до 49,9 % | Абсолютная: 0,05 % (Коэффициент < 1,0) | |
| Относительная: 5,0 % (Коэффициент ≥ 1,0) | |||
| Коэффициенты искажения синусоидальности тока и n -й гармонической составляющей тока ( n от 2 до 40) | от 0 до 49,9 % | Абсолютная: 0,1 (Коэффициент < 1,0) | |
| Относительная: 10,0 % (Коэффициент ≥ 1,0) | |||
| Амплитудная погрешность измерительных трансформаторов тока и напряжения δ | от 1 до 100 % | Абсолютная: (0,02 + 0,02|δ|) % | |
| Угловая погрешность измерительных транс — форматоров тока и напряжения ∆ | от 0,1′ до 180° | (1,0 + 0,1|∆|)’ | |
| Длительность провала напряжения и временного перенапряжения | от 0,02 с | 0,02 c | |
| Глубина провала напряжения | от 10 до 100 % | Относительная: 10,0 % | |
| Коэффициент временного перенапряжения | от 1,10 до 7,99 отн. ед. | Относительная: 2,0 % | |
| Кратковременная доза фликера | от 0,25 до 10 | 5,0 % (∆ U / U ≤ 20 %) | |
1±[0,1 + 0,01(( U н / U ) – 1)] %
2±[0,1 + 0,01(( I н / I ) – 1)] %
3±[0,5 + 0,05(( I н / I ) – 1)] %
Параметры импульсного входа/выхода
| Параметр | Вход | Выход |
| Уровень | 5…15 В | 5 В |
| Максимальная частота | 36 кГц | 18 кГц |
| Длительность | >10 мкс | 10 ± 2 мкс |
| Постоянна | 1…999 999 999 имп./(кВт ∙ ч) | = 14 400 000/( I н • U н ) имп/(Вт • ч) |
Комплект поставки Энергомонитор-3.3 Т1
В базовый комплект поставки (независимо от модификации) входит:
| Наименование | Количество |
| Прибор Энергомонитор 3.3 Т1 | 1 |
| Блок питания внешний | 1 |
| Щупы тестерные (4 цвета) | 1 |
| Программное обеспечение «Энергомониторинг» | 1 |
| Кабель для подключения к ПЭВМ | 1 |
| Упаковка | 1 |
Комплектность в зависимости от выбранной модификации:
| Наименование варианта, назначение | Комплектность | |||||||
| Токовые клещи (Датчики), 3 штуки | Блок ТТ 5А |
БТТ 3 шт.: Iн=0,5А Iн=5А Iн =50А |
Комплект Устр-в для поверки* |
УЗП | ||||
| Iн=10А d=6 мм |
Iн=100А d=20мм |
Iн=1000А d=50мм |
Iн=300/3000А d=160 мм (гибкие) |
|||||
| «Лабораторный» для высокоточных измерений |
+ | |||||||
| «Лабораторный плюс» для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне |
+ | + | ||||||
| «Универсальный» для измерений без разрыва токовых цепей |
+ | + | + | + | ||||
| «Стандартный» для высокоточных измерений, а также измерений без разрыва токовых цепей |
+ | + | + | + | ||||
| «Специальный» для работы во вторичных цепях и поверки электросчетчиков |
+ | + | + | + | ||||
| «Специальный плюс » для измерений без разрыва токовых цепей и поверки электро-счетчиков |
+ | + | + | + | ||||
| «Оптимальный» для измерений без разрыва токовых цепей в широком диапазоне токов |
+ | + | + | + | ||||
| «3000А» для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000А !) |
+ | + | ||||||
| Широкодиапазонный | + | + | + | + | ||||
| Широкодиапазонный плюс | + | + | + | + | + | |||
| Прибор сравнения для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже) |
+ | + | ||||||
*В комплект устройств для проверки включены фотосчитывающие устройства для электронных и индукционных счетчиков УФС-Э и УФС-И, пульт-формирователь импульсов ПФИ и устройство крепления к счетчику
