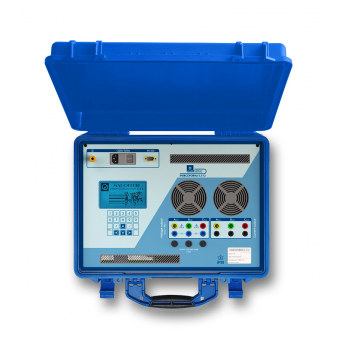

Энергоформа 3.3-12 Источник переменного тока и напряжения трехфазный программируемый
Источник переменного тока и напряжения (фиктивной мощности) Энергоформа 3.3-12 осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.
Применяется
— при поверке средств измерений (СИ) активной, реактивной и полной мощности и энергии (в т.ч. электросчетчиков);
— при поверке СИ показателей качества электроэнергии (ПКЭ) в соответствии с ГОСТ 30804.4.30-2013 ГОСТ 30804.4.7-2013;
— при поверке СИ действующего значения напряжения и тока промышленной частоты.
Особенности
— гармонический состав сигнала — до 50-й гармоники и 50,5 интергармоники;
— емкость библиотеки форм сигналов, имитирующих характерные искажения переменного тока, возникающие в электрических сетях различных групп потребителей — не менее 200 форм.
Технические характеристики источника Энергоформа 3.3-12
| Параметр | Диапазон установки выходного значения по каждой фазе | Дискретность установки |
| Напряжение, В | до 264 | 0,01 |
| Ток, А | до 12 | 0,0001 |
| Частота первой гармоники, Гц | 42,5…70 | 0,01 |
| Фаза; Фазовый угол между напряжением первой и n-й гармоники одной фазы; Фазовый угол между током первой и n-й гармоники одной фазы, град | 0…360 | 0,01 |
| Гармонический состав сигнала, n | 50 | |
| Нестабильность мощности не более за минуту, % | ±0,05 | |
| Выходная мощность источника тока, В·А напряжения, В·А |
5 10 |
Комплект поставки Энергоформа 3.3-12
| Наименование | Количество |
| Источник Энергоформа 3.3 | 1 |
| Кабель питания | 1 |
| Инструкция по эксплуатации | 1 |
| Паспорт | 1 |
| Упаковка | 1 |
| Кабель для связи по интерфейсу RS-232 | 1 |
| CD с программным обеспечением «Энергоформа» | 1 |
| Комплект измерительных кабелей (из 7 шт.) | 1 |
