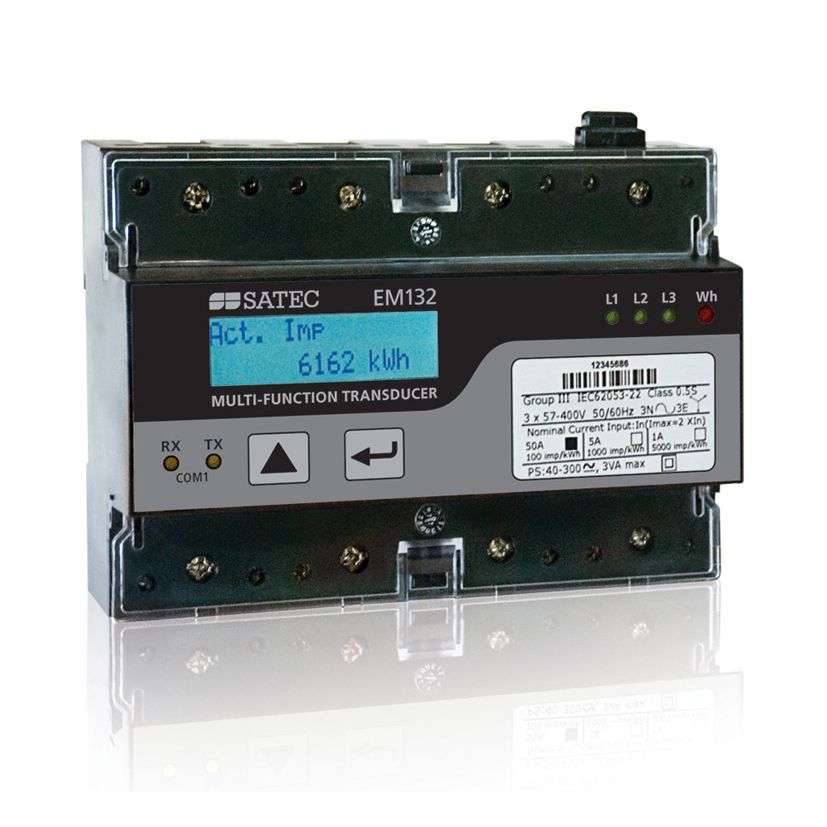

SATEC EM132 Многофункциональный измерительный прибор
EM132 является многофункциональным измерительным прибором предназначенным для установки на DIN-рейку.
EM132 является базовой версией прибора ЕМ133.
EM132 производит измерение: напряжений, токов, частоты, мощностей, cosφ, несимметрии токов и напряжений, а также высокоточный многотарифный учет электрической энергии.
Прибор EM132 предназначен для работы в системах телемеханики и диспетчерезации.
Прибор предназначен для построения современных систем, телемеханики и управления.
EM132 выпускается в 4-х различных исполнениях согласно номинальному измеряемому току: 1А, 5А и 100А, а также с внешними высокоточными трансформаторами тока (от 100 до 3000 А).
Прибор имеет широкий выбор коммуникационных протоколов: ModBus RTU, ModBus TCP, МЭК60870-5-101/104, PROFIBUS, DNP 3.0.
ЕМ132 имеет журнал событий, а также журнал для записи данных. Всем измеренным параметрам можно присвоить метку времени.
Уникальной особенностью является возможность прибора отправлять информационные сообщения на сервер, на заранее заданный IP адрес. Также прибор может быть оснащен модулем с 4 аналоговыми выходами и заменять устаревшие измерительные преобразователи. Базовая версия прибора может быть оснащена 2 портами RS-485.
Технические характеристики
Многофункциональный измерительный прибор SATEC EM132
— Измерение напряжений, токов, частоты, мощностей, cos и их интегральных значений, несимметрии токов и напряжений, тока нейтрали
— Диапазон токов 0.1-200%
— Измерение действующих значений (True RMS)
— Журнал событий, журнал для записи данных
— Присвоение меток времени
Многотарифный учет электроэнергии
— Класс точности 0.5S МЭК 62053-22:2003
— Возможность пломбирования
— Запись и хранение графиков нагрузки в энергонезависимой памяти
— Энергонезависимые часы и календарь
— Парольная защита
Аварийная сигнализация и управление
— 16 программируемых уставок
— 4 счетчика
— Программируемые реле
— Дискретные входы
Источник питания
— Универсальный источник питания ACDC (40-295 В)
— Специальные версии (12, 24-48-72 В, DC)
Коммуникация
— 2 порта RS-485 (опция), плюс дополнительный порт на модуле
— Протоколы: Modbus, DNP 3.0, ASCII, МЭК60870-101/104 (опция), PROFIBUS (опция)
Модели и опции измерительного прибора EM132
Дополнительные модули
Серия приборов РМ13Х и ЕМ13Х позволяет расширять функционал приборов при помощи устаноки 1 дополнительного модуля.
Размеры (ВxШxГ):
Малый модуль: 72×46×34мм
Большой модуль: 95×77×45мм
Дополнительный порт связи
Опция:
— Ethernet (TCP/IP)
— PROFIBUS
— RS232/422/485
— GPRS
— RF *
* Module & accessories available in certain regions only
Аналоговые выходы
4 аналоговых выхода:
±1mA; 0-20mA; 0-1mA; 4-20mA; 0-3mA; ±3mA; 0-5mA; ±5mA
Дискретные входы и выходы
— 4 дискретных входа (Dry Contact) / 2 релейных выхода 250V / 5A AC
— 4 дискретных входа (Dry Contact) / 2 релейных выхода 250V / 0.1A AC
— 4 дискретных входа (Dry contact) with RTC battery backup for TOU
Дискретные входы и выходы
— 12 Дискретных входов (сухой контакт или 250VDC)
— 4 Релейных выхода 250V/5A AC
— Дополнительный порт связи Ethernet, RS-485 или Profibus
