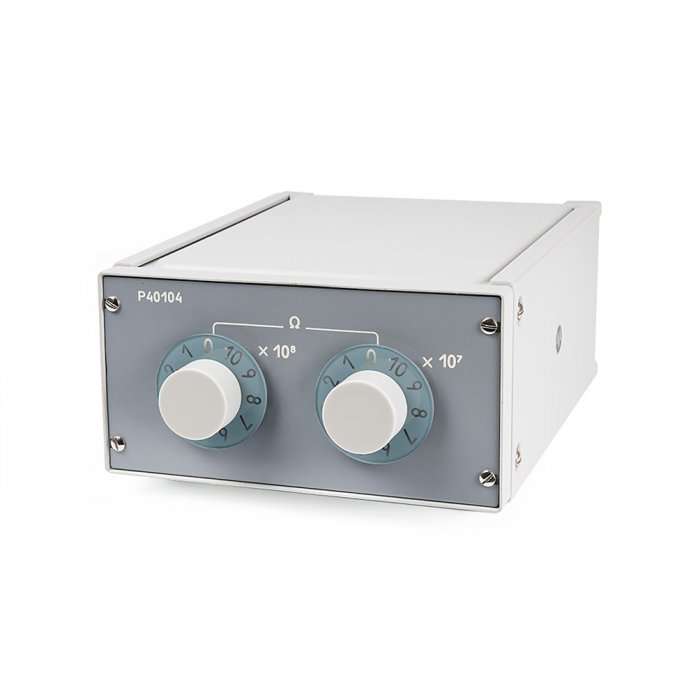

Р40104 Магазин сопротивлений
Р40104 Магазин сопротивлений
Магазин сопротивления Р40104 предназначен для применения в качестве многозначной меры электрического сопротивления в цепях постоянного тока. Этот магазин широко используется для поверки мостов, компараторов и других приборов в заводских лабораториях и центрах Госстандарта.
Принцип действия меры основан на кодовом наборе (с помощью переключателя) значения сопротивления из микропроволочных резисторов 109 Ом. Таким образом, магазин Р40104 позволяет точно измерять электрическое сопротивление в различных цепях постоянного тока, обеспечивая высокую точность и надежность измерений.
Основные характеристики магазина сопротивления Р40104:
— Класс точности: 0,01.
— Количество декад: 3.
— Номинальные значения сопротивления ступеней меры, Ом: 109, 108, 107.
— Предельное значение мощности рассеяния на 1 ступень декады, Вт: 0,1.
— Габариты: 260x120x160 мм.
— Масса: 2 кг.
Магазин сопротивления Р40104 является отличным инструментом для работы с цепями постоянного тока и обеспечивает точное измерение электрического сопротивления в широком диапазоне значений.
Основные технические характеристики магазина сопротивлений Р40104:
| Р40101 | Р40102 | Р40103 | Р40104 | |
| Класс точности | 0.05 | 0.02 | 0.1 | 0.1 — 0.05 |
| Количество декад | 3 | 4 | 1 | 2 |
| Номинальные значения сопротивления ступеней меры, Oм | 106; 105; 104 | 107; 106; 105; 104 | 109 | 108; 107 |
| Номинальные значения напряжений, прикладываемые к магазину, кВ, не более (при включении не менее 1 ступени декады) | ||||
| x106 Ом | 0.3 | 0.3 | — | — |
| x107 Ом | — | 0.6 | — | 3.0 |
| x108 Ом | — | — | — | 3.0 |
| x109 Ом | — | — | 3.0 | — |
| Максимальные значения напряжений, прикладываемые к магазину, кВ, не более (при включении не менее 1 ступени декады) | ||||
| x106 Ом | 0.6 | 2.0* | — | — |
| x107 Ом | — | 2.0* | — | 3.0 |
| x108 Ом | — | — | — | 3.0 |
| x109 Ом | — | — | 3.0 | — |
| Номинальная мощность рассеивания на одну ступень декады, Вт, не более | ||||
| x104 Ом, x105 Ом | 0.03 | 0.05 | — | — |
| Предельные значения постоянной времени декады, , с | ||||
| x104 | 2 • 10-7 | — | — | — |
| x105 | 2 • 10-6 | — | — | — |
| x106 | 2 • 10-5 | — | — | — |
| Габаритные размеры, мм | 320x130x275 | 320x130x275 | 215x130x275 | 215x130x275 |
| Род тока | пост. и перем. | постоянный | постоянный | постоянный |
| Maсса, кг, не более | 5.2 | 3.6 | 3.2 | 3.2 |
