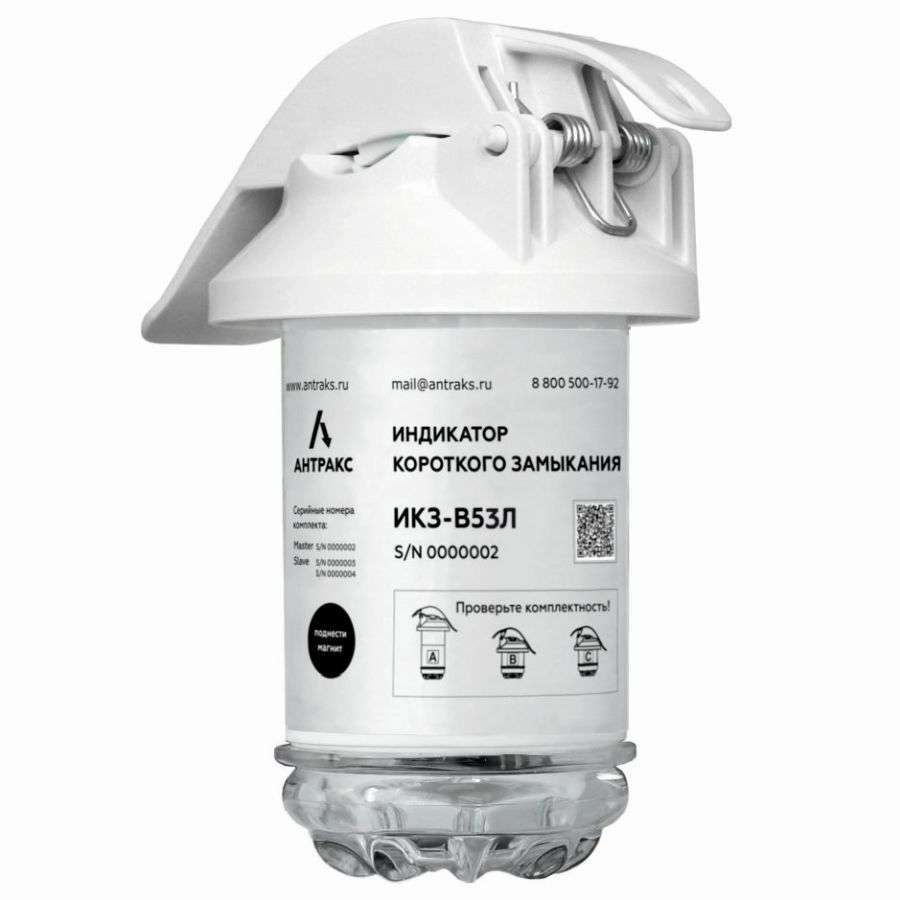

ИКЗ-В53Л Индикаторы короткого замыкания
Комплекты индикаторов короткого замыкания ИКЗ-В53Л и не требуют отдельного блока для передачи информации с использованием GSM-сети.
В каждой точке мониторинга используется комплект из трех устройств, включающий: ИКЗ-В53Л-Master (одно устройство) и ИКЗ-В53Л-S (два устройства).
Мастер-устройство поддерживает связь напрямую по сотовой сети.
Особенности индикатора ИКЗ-В53Л:
— регистрация КЗ от 20 А;
— регистрация ОЗЗ от 2 А;
— ИКЗ-В53Л-Master Оснащены модулем GSM-передачи данных.
ИКЗ-В53Л-Master, включенный в комплект, оборудован радиоканалом ближней связи и GSM-каналом передачи данных, что позволяет информацию от индикаторов передавать на сервер сбора и обработки данных, подключаясь к серверу сбора, используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент».
С помощью ИКЗ-В53Л-Master может быть организовано СМС оповещение о произошедших событиях с указанием GPS координат. Считывание GPS координат происходит после перезагрузки и при подаче команд с пульта дистанционного управления ППИ-3 или через КОМОРСАН.
Технические характеристики индикаторов ИКЗ-В5хЛ
| Наименование модели | ИКЗ-В51Л | ИКЗ-В52Л | ИКЗ-В53Л | ИКЗ-В54Л |
| Типы регистрируемых аварий | ||||
| Типы регистрируемых событий | — Короткое замыкание | — Короткое замыкание; — Однофазное замыкание на землю |
||
| Чувствительность по току КЗ | 25 А | 20 А | ||
| Автоматическая подстройка порога по току КЗ | + | |||
| Чувствительность по току ОЗЗ | — | от 4 A | от 2 A | от 0,5 A |
| Селективность ОЗЗ | — | нет | нет | Определение направления |
| Контроль напряжения | + | |||
| Общее описание приборов | ||||
| Класс напряжения воздушных линий | 6-35 кВ | |||
| Частота сети | 50 Гц/ 60 Гц | 50 Гц | ||
| Визуальная индикация | — Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; — Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
— Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; — Различная последовательность мигания в зависимости от типа повреждения; — Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
||
| Локальная связь (пульт) | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) | |||
| Дальняя связь | ИКЗ-В5хЛ-Master оснащен GSM-каналом передачи данных, для передачи информации от индикаторов к серверу сбора данных | |||
| Виды контроля срабатывания | — Визуальный; — Радиоканал ближней связи (переносной пульт) |
|||
| Сброс индикации | — По восстановлению питания; — По таймеру; — Магнитом; — С переносного пульта |
|||
| Контроль исправности индикатора | — Магнит; — Переносной пульт; — Дистанционно |
|||
| Изменение настроек | — По радиоканалу ближней связи с помощью переносного пульта; — Дистанционно с помощью программного обеспечения «КОМОРСАН Web-клиент» |
|||
| Отправка sms | да | |||
| Считывание GPS координат | да | |||
| Интеграция со SCADA системами | Встроенный GSM-модем – только в Master | |||
| Источник питания | — 3 съемные литиевые батареи (19 Ah) в ИКЗ-В5хЛ-Master — 1 съемная литиевая батарея (19 Ah) в ИКЗ-В5хЛ-S |
|||
| Срок службы батареи (в режиме ожидания) | 8-10 лет | |||
| Общее время индикации | > 2000 ч. | |||
| Наработка на отказ индикатора | Не менее 60 000 ч. | |||
| Параметры | ||||
| Абсолютный порог срабатывания по току | 20÷1000 А | |||
| Дифференциальный порог срабатывания по току в А | 20÷500 А | |||
| Дифференциальный порог срабатывания по току в % | 50÷500% | |||
| Устойчивость к перегрузке по току | 25 кА/ 500 мс | |||
| Время анализа аварийного процесса | 0,5 ÷ 200 с | |||
| Бланкирование пусковых токов | 0-200 мс | |||
| Настройка таймера сброса | Произвольный от 1 ч до 8 дней | |||
| Минимальная длительность аварийного процесса | 0,02 с | |||
| Исполнение | ||||
| Место установки | На провод ВЛ | |||
| Диаметр провода | Опции: — 5-28 мм, — 17-33 мм, — 24-40 мм |
|||
| Установка на линию под напряжением | + | |||
| Температурный диапазон | — Рабочий от – 40°С до +70°С, — Предельный от – 60°С до +85°С |
|||
| Степень защиты индикатора | IP 68 по ГОСТ 14254 | |||
| Воздействие климатических факторов внешней среды | — Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; — Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); — Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм |
|||
| Воздействие механических факторов | — Соответствует группе исполнения М1 по ГОСТ 17516.1; — Является стойким к воздействию галопирования (пляски) |
|||
