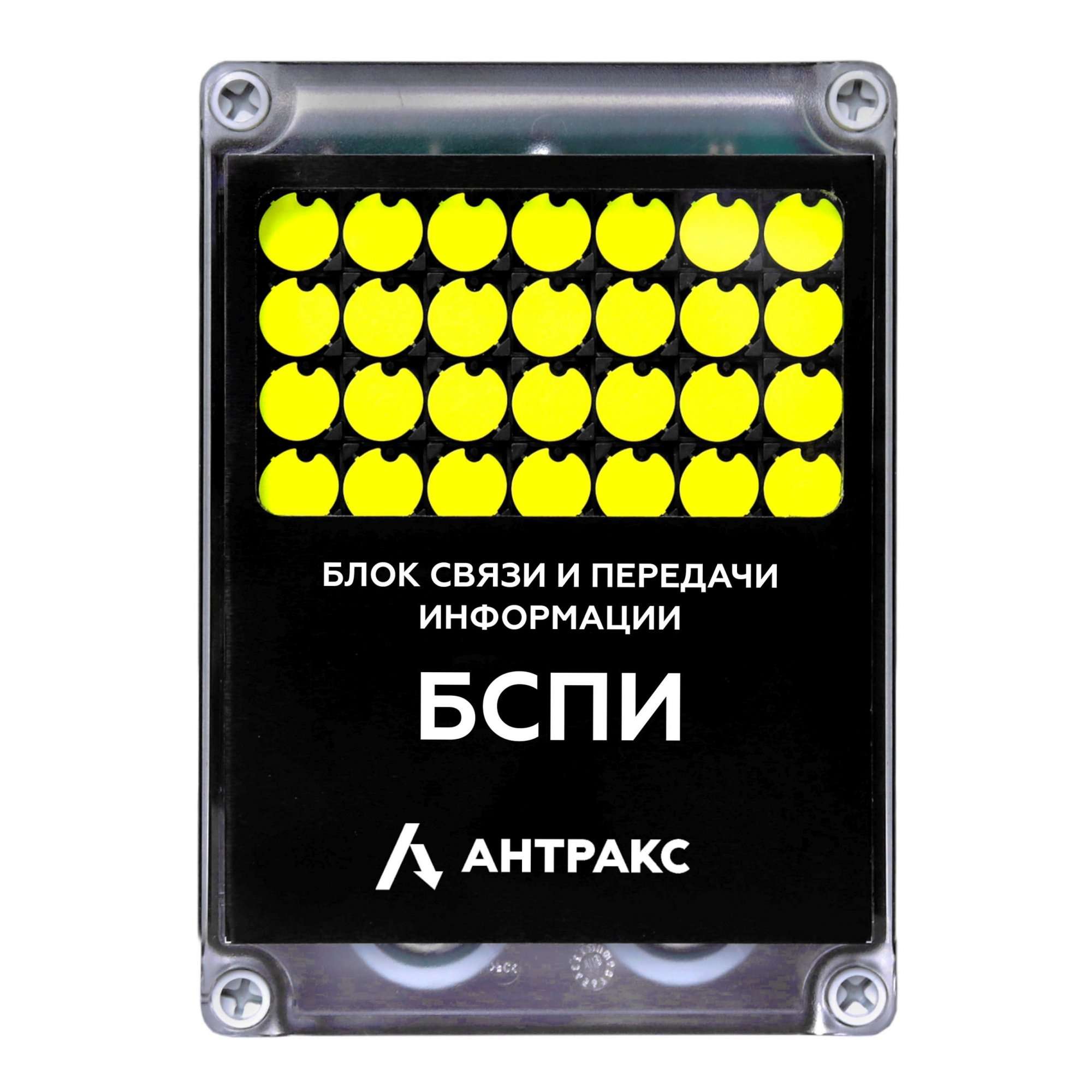

БСПИ-3Л-МР-ВА Блок связи и передачи информации
Блок БСПИ-3Л-МР-ВА предназначен для использования в местах со слабой и нестабильной связью. Он укомплектован вынесенной GSM-антенной повышенной эффективности, подключаемой коаксиальным кабелем с малыми потерями.
БСПИ-3Л-МР-ВА принимает и отправляет сотовый сигнал на базовые станции любых операторов связи с максимальным коэффициентом усиления в 10–15 дБи. Благодаря использованию собственного протокола передачи данных и схемы обмена информацией, оптимизированных для крайне низкого энергопотребления, БСПИ-3Л-МР-ВА может питаться только от встроенных батарей и не требует никакого внешнего питания.
Основные преимущества блока БСПИ-3Л-МР-ВА:
— повышенная устойчивость к помеховой обстановке в радиоэфире;
— внешняя направленная антенна повышенной эффективности;
— работа на воздушных линиях с любым типом заземления нейтрали;
— повышенная пропускная способность канала данных;
— возможность использования мобильного телефона в качестве пульта управления.
БСПИ-3Л-МР-ВА оборудован GSM каналом передачи данных и радиоканалом ближней связи, что позволяет получать от индикаторов информацию, и затем передавать на диспетчерский пункт. Диспетчер может получить данные, подключаясь к серверу сбора и обработки данных используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент», или через собственную SCADA-систему получая данные с сервера КОМОРСАН по протоколу передачи данных по ГОСТ Р МЭК 60870-5-104.
БСПИ-3Л-МР-ВА также оснащён дополнительными средствами индикации аварийной ситуации — контрастными светоотражающими блинкерами. Обладая малым весом и размером, он легко крепится к опоре линии электропередачи.
Блок связи и передачи информации БСПИ-3Л-МР-ВА работает с устройствами:
— Индикаторы короткого замыкания линейки ИКЗ-ВххЛ;
— Датчик обледенения ДО-3.
Технические характеристики блока БСПИ-3Л-МР-ВА
| Параметры | Значение |
| Место установки | На опору ВЛ |
| Технология организации связи | GSM/ GPRS/ 3G |
| Количество подключаемых комплектов | до 6 |
| Протоколы связи | Проприетарный |
| Антенна GSM | Внешняя направленная антенна повышенной эффективности, устанавливаемая на максимальной высоте, подключается коаксиальным кабелем с малыми потерями с применением специального крепления |
| Конфигурация | Web-клиент, ПО ППИ-3 |
| Индикация | Флаг, тип индикации зависит от типа зафиксированной аварии |
| Самодиагностика | Да |
| Интеграция в КОМОРСАН | Полная |
| Интеграция в SCADA | Через сервер КОМОРСАН |
| Расстояния для коммуникации | — Bluetooth между индикаторами и БСПИ (дальность до 50 м); — Bluetooth между индикатором и пультом (дальность до 100 м) |
| Радиочастота | 2,4 ГГц стандартный сертифицированный протокол BLE |
| Питание | Батарея |
| Батарея | 7 лет* |
| Температурный диапазон | – 40 С до + 70 С |
| Класс защиты | IP 65 по ГОСТ 14254-96 |
| * при условии выхода БСПИ на связь 2 раза в день | |
