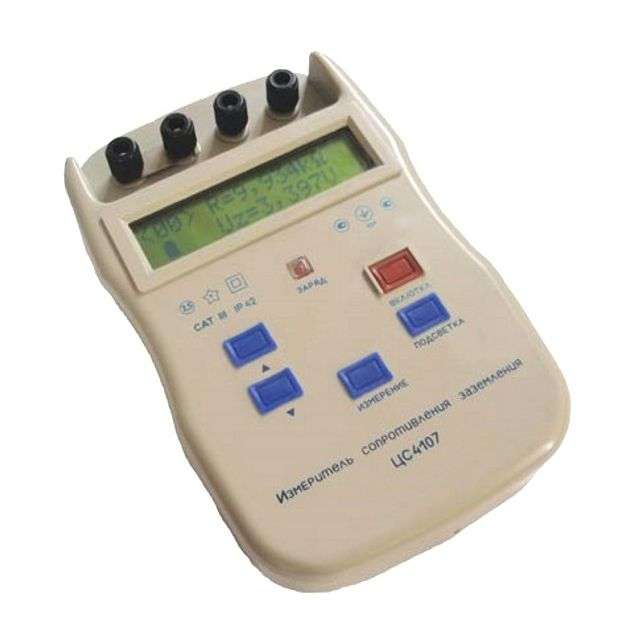

ЦС4107 Измеритель сопротивления заземления
Измеритель сопротивления заземления ЦС4107 предназначен для измерения сопротивления растекания тока заземляющих устройств.
Измеритель ЦС4107 используют на предприятиях энергетических сетей, электростанциях и подстанциях, а также в организациях и учреждениях, контролирующих условия обеспечения требований безопасности при эксплуатации электроустановок.
Измеритель ЦС4107 относится к электронным средствам измерительной техники с цифровым отсчетом, оборудован микроконтроллером и жидкокристаллическим индикатором (далее – по тексту ЖКИ).
Принцип действия измерителя ЦС4107 основан на преобразовании напряжения сопротивления и силы тока, протекающего через это сопротивление, и дальнейшему преобразованию измеренной информации в величину сопротивления.
Напряжение и сила тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Величина сопротивления вычисляется с помощью микроконтроллера, а результаты измерения отображаются на ЖКИ.
Работой АЦП и реализацией функций измерителя управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих пятидесяти измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.
Основные технические характеристики измерителя сопротивления заземления ЦС4107:
— Диапазон измерений — от 10 мОм до 20 кОм.
— Допустимые значения суммарного сопротивления вспомогательных электродов в зависимости от измеряемого сопротивления Rизм: токовых от 0 кОм до 1000*Rизм, но не более 50 кОм; потенциальных – от 0 кОм до 5 кОм (для Rизм от 10 мОм до 1 Ом) и от 0 кОм до 50 кОм (для Rизм от 1, 001 Ом до 20 кОм).
— Предел допустимой основной погрешности — ±2,5 %.
— Частота измерительного тока (128±8 ) Гц.
— Напряжение на токовых зажимах – не более 36 В действующего значения.
— Сила тока в цепи измерения – не более 350 мА.
— Электрическое питание — от восьми аккумуляторов типа АА с номинальным напряжением 1,2 В каждый.
— Сила тока потребления – не более 1,0 А.
— Климатические условия эксплуатации: температура окружающего воздуха — от минус 10 ºС до плюс 55 ºС; относительная влажность окружающего воздуха до 90 % при температуре 30 ºС.
— Степень защиты корпуса – IP42 по ГОСТ 14254-96.
— Габаритные размеры – не более 230 мм ; 140 мм ; 59 м.
— Масса с аккумуляторами – не более 1 кг.
— Средняя наработка на отказ – не менее 10000 ч.
— Средний срок службы – не менее 10 лет.
Комплектность измерителя ЦС4107:
— измеритель сопротивления заземления ЦС4107 – 1 шт.;
— сумка – 1 шт.;
— ремень – 1 шт.;
— аккумулятор типоразмера АА 1,2 В – 8 шт.;
— блок питания 12 В, 0,7 А – 1 шт.;
— руководство по эксплуатации – 1 экз.
Поверка прибора:
Поверка измерителя проводится в соответствии с методикой, приведенной в разделе «ПОВЕРКА» руководства по эксплуатации Ба2.718.028РЭ.
Рабочие эталоны, необходимые для проведения поверки измерителя после ремонта и во время эксплуатации:
— магазин сопротивления Р33, класс точности 0,2;
— катушка электрического сопротивления Р310; класс точности 0,02; номинальное сопротивление 10 мОм;
— катушка электрического сопротивления Р321; класс точности 0,01; номинальное сопротивление 1,0 Ом.
Межповерочный интервал – 1 год.
Тип измерителей сопротивления заземления ЦС4107 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании, и метрологически обеспечен при выпуске из производства и в эксплуатации.
Комплектация:
измеритель сопротивления заземления цифровой ЦС4107
