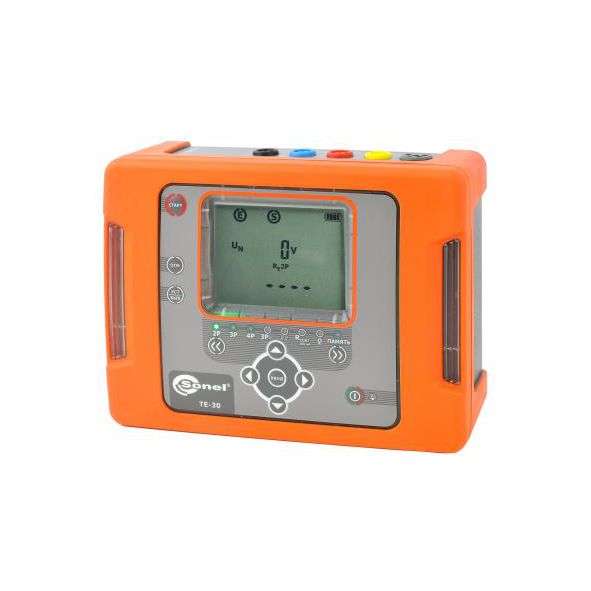

ТЕ-30 Измеритель параметров заземляющих устройств
Назначение измерителя параметров заземляющих устройств TE-30
TE-30 — портативный измеритель параметров заземляющих устройств, произведенный в России.
Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Измеритель TE-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C. В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
Особенности измерителя параметров заземляющих устройств TE-30
— Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
— Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
— Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
— Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
— Измерение сопротивления заземляющих устройств методом двух клещей;
— Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
— Высокая помехоустойчивость;
— Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В («прикуривателя») или внешнего аккумулятора;
— Сохранение результатов измерений в память и передача данных на ПК;
— Рабочий диапазон температур от -20°C до +50°C.
Характеристики измерителя параметров заземляющих устройств ТЕ-30
| Диапазон | Разрешение | Погрешность основная |
| Измерение напряжения помех UN (RMS) | ||
| Частота fN 45…65 Гц Частота измерения – минимум два измерения в секунду | ||
| 0…100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | ||
| Диапазон измерения согласно IEC 61557-4: 0,13 Ом…1999 Ом | ||
| 0,00…9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) |
| 10,0…99,9 Ом | 0,1 Ом | |
| 100…1999 Ом | 1 Ом | |
| Измерение сопротивления заземляющих устройств (3p, 4p) | ||
| Диапазон измерения согласно IEC 61557-5: 0,53 Ом…9999 кОм (для 50 В) | ||
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5% и.в. |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) | ||
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5% и.в. |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. |
| Измерение сопротивления заземляющих устройств методом двух клещей | ||
| 0,00…19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
| 20,0…149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта | ||
| Измерение согласно методу Веннера, ρ =» 2πLRE | ||
| 0,0…199,9⋅м | 0,1 Ом⋅м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 200…1999 Ом⋅м | 1 Ом⋅м | |
| 2,00…19,99 кОм⋅м | 0,01 кОм⋅м | |
| 20,0…99,9 кОм⋅м | 0,1 кОм⋅м | |
| 100…999 кОм⋅м | 1 кОм⋅м | |
| Расстояние между измерительными зондами (L): 1…50м | ||
| Измерение сопротивления измерительных зондов | ||
| 0…999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00…9,99 кОм | 1 кОм | |
| 10,0…19,9 кОм | 0,1 кОм | |
| Дополнительные технические характеристики | ||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | III 300В согласно EN 61010-1 | |
| Степень защиты корпуса PN-EN 60529 | IP65 | |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц | |
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом | |
| Измерительное напряжение для 3p, 4p | 25 или 50 В | |
| Измерительный ток 3p, 4p | >200 мA | |
| Максимальное сопротивление измерительных зондов | 20 кОм | |
| Индикация тока помех (клещи) | ≤0,5 мA | |
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц | |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) | |
| Количество измерений RE | >800 (RE=»10 Ом, RH=RS=100 Ом, 2 измерения/мин.) | |
| Длительность измерения сопротивления для метода 2p | <4 секунд | |
| Длительность измерения для остальных методов | <8 секунд | |
| Габаритные размеры | 200 x 150 x 74 мм | |
| Масса измерителя | приблизительно 1″,2 кг | |
| Рабочая температура | -20..+50°C | |
| Температура зарядки аккумуляторов | +10..+40°C | |
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда» Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Таблица сравнения
| Измерение | MRU-20 | TE-30 | MRU-120 | MRU-200 |
| 2p/Rcont | +/+ | +/+ | +/+ | +/+ |
| 3p | + | + | + | + |
| 3p+клещи | — | +* | + | + |
| 4p | — | + | + | + |
| ρ | — | +* | + | + |
| Клещи+клещи | — | +* | +* | +* |
| 4p импульс | — | — | — | + |
| I утечки | — | — | — | + |
| Память/ПК | — | + | + USB |
+ USB |
2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
4p импульс — импульсный метод предназначен для измерения динамического сопротивления молниезащит.
I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3
* Требуется дополнительная комплектация
Комплектация измерителя параметров заземляющих устройств ТЕ-30
— Зажим «Крокодил» изолированный черный K01 (1 шт.)
— Зарядное устройство для аккумуляторов Z7 (1 шт.)
— Зонд измерительный для забивки в грунт 30 см (1 шт.)
— Зонд острый с разъёмом «банан» красный (1 шт.)
— Кабель последовательного интерфейса USB (1 шт.)
— Кабель сетевой WAPRZLAD230CZ (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
— Провод измерительный 2,2 м с разъемами «банан» черный (1 шт.)
— Провод измерительный 25 м на катушке с разъемами «банан» красный (1 шт.)
— Провод измерительный 50 м на катушке с разъемами «банан» желтый (1 шт.)
— Футляр L10 (1 шт.)
