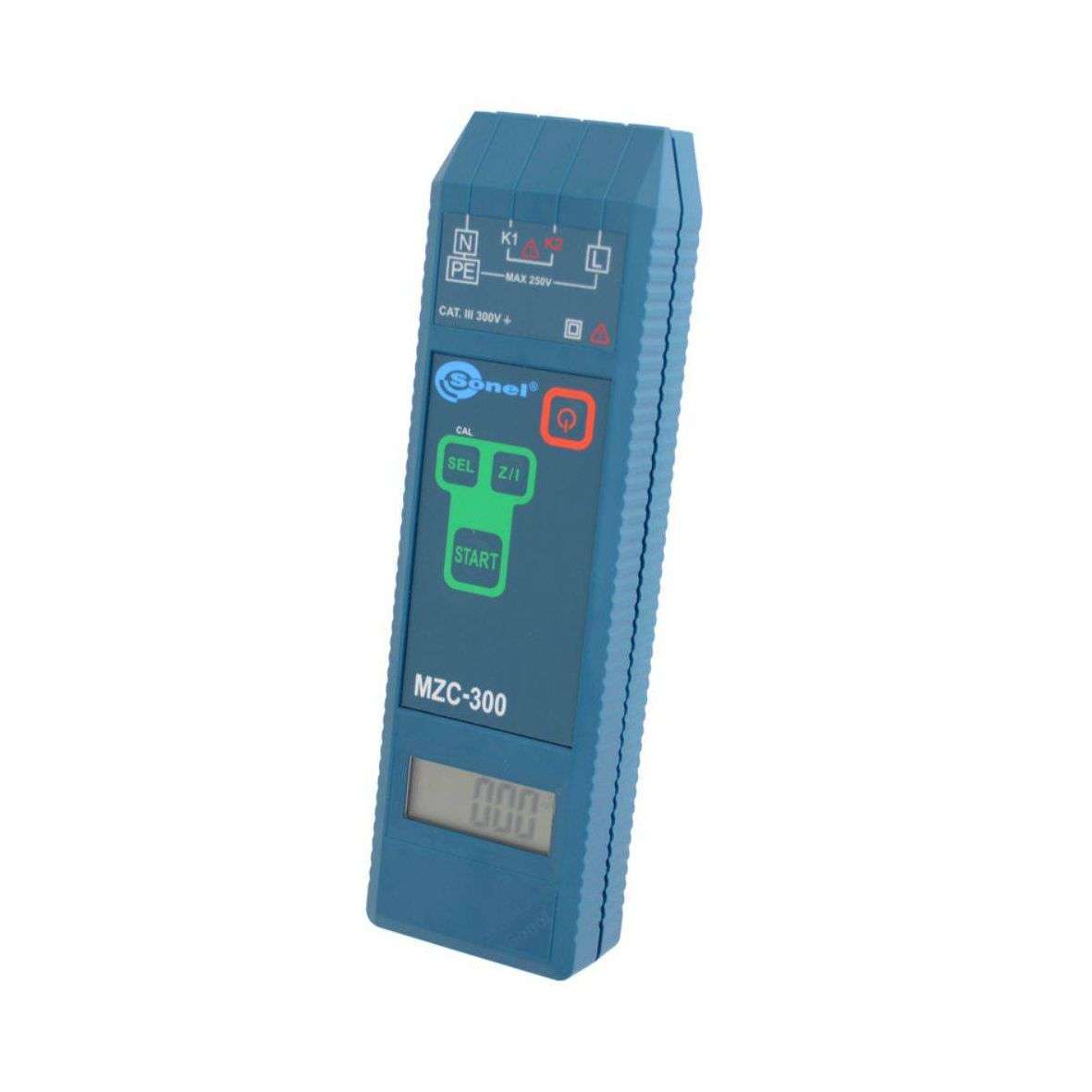

MZC-300 Измеритель параметров цепей электропитания зданий
Назначение измерителя параметров цепей электропитания зданий MZC-300
Прибор MZC-300 производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Поэтому он рекомендован для измерений в электроустановках, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. В основном – в электроустановках зданий.
Особенности измерителя MZC-300
— измерение активного, реактивного и полного сопротивления петли «фаза-нуль»;
— автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
— определение угла между векторами силы тока и напряжения в момент короткого замыкания;
— контроль целостности проводов;
— оценка сопротивления заземляющих устройств;
— измерение действующего значения напряжения переменного тока;
— проведение измерений без отключения источника питания и защит;
— время протекания измерительного тока 30 мс;
— автоматический выбор диапазона измерений;
— автоматическое самовыключение при простое в течение 120 секунд;
— память результата последнего измерения;
— автокалибровка измерительных проводов, дающая возможность применять провода различной длины.
Характеристики измерителя MZC-300
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА | |||||
| Диапазон | Разрешение | Основная погрешность | |||
| 0 … 250 В | 1 В | ± (2% и.в + 2 ед. мл. разряда) | |||
| Входное сопротивление вольтметра: ≥ 200 кОм | |||||
| ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ Zs | |||||
| Диапазон измерения согласно IEC 61557 | |||||
| Провод измерительный | Диапазон измерения Rs | ||||
| 1,2 м | 0,13 … 199,9 Ом | ||||
| 5 м | 0,15 … 199,9 Ом | ||||
| 10 м | 0,19 … 199,9 Ом | ||||
| 20 м | 0,25 … 199,9 Ом | ||||
| ДИАПАЗОН ОТОБРАЖЕНИЯ ПОЛНОГО СОПРОТИВЛЕНИЯ Zs | |||||
| Диапазон отображения | Разрешение | Основная погрешность | |||
| 0,0 … 19,9 Ом | 0,01 Ом | ± (2% и. в + 3 ед. мл. разряда) | |||
| 20,0 … 199,9 Ом | 0,1 Ом | ± (2% и. в + 1 ед. мл. разряда) | |||
| ИЗМЕРЕНИЕ ФАЗНОГО УГЛА ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ | |||||
| Диапазон | Разрешение | Основная погрешность | Внимание | ||
| -90 … 90° | 0,1° | ± 10° | Для угла от 0 до 30° и полного сопротивления > 0,1 Ом | ||
| ± 3° | Для угла > 30° и полного сопротивления > 0,1 Ом | ||||
| ДИАПАЗОН ОТОБРАЖЕНИЯ АКТИВНОГО RS И РЕАКТИВНОГО Xs СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ | |||||
| Диапазон отображения | Разрешение | Основная погрешность | |||
| 0,0 … 19,9 Ом | 0,01 Ом | ± (2% и. в + 3 ед. мл. разряда) | |||
| 20,0 … 199,9 Ом | 0,1 Ом | ± (3% и. в + 1 ед. мл. разряда) | |||
| РАСЧЁТ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ Iк (ВЫЧИСЛЕННОГО ПО Zs ДЛЯ Un =220 В) | |||||
| Диапазон измерения согласно IEC 61557 | |||||
| Провод | Диапазон измерения Iк | ||||
| 1,2 м | 1,15 А … 1,84 кА | ||||
| 5 м | 1,15 А … 1,53 кА | ||||
| 10 м | 1,15 А … 1,26 кА | ||||
| 20 м | 1,15 А … 924 А | ||||
| ДИАПАЗОН ОТОБРАЖЕНИЯ | |||||
| Диапазон отображения | Разрешение | Основная погрешность | |||
| 1,15 А … 19,99 А | 0,01 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |||
| 20,0 А … 199,9 А | 0,1 А | ||||
| 200 А … 1999 А | 1 А | ||||
| 2,00 кА … 19,99 кА | 10 А | ||||
| 20 кА … 22,0 кА | 100 А | ||||
| КОНТРОЛЬ ЦЕЛОСТНОСТИ ПРОВОДОВ | |||||
| Порог срабатывания блокировки измерений | Основная погрешность определения порога | ||||
| 3 кОм | ± 10 % | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗМЕРИТЕЛЬНЫХ ПРОВОДОВ | |||||
| Диапазон | Разрешение | Основная погрешность | |||
| 0 … 0,500 Ом | 0,001 Ом | ± (5% и. в + 3 ед. мл. разряда) | |||
| УСЛОВИЯ ПРИМЕНЕНИЯ | |||||
| Номинальное напряжение измеряемой цепи Un | 220 В | ||||
| Диапазон напряжения, при котором выполнимо измерение | 180 … 250 В | ||||
| Номинальная частота измеряемой цепи fn | 50 Гц | ||||
Дополнительные технические характеристики измерителя MZC-300
| Габариты (Ш x В x Г) | 230 x 67 x 35 мм |
| Масса | 0,4 кг |
| Дисплей | жидкокристаллический, 3 1/2 цифры высотой 14 мм |
| Питание измерителя | два элемента питания алкалиновых LR6 (размер AA) |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Время до самовыключения | 2 минуты |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин) | |
Комплектация измерителя MZC-300
— Прибор
— Провод для калибровки измерительных проводов
— Провод измерительный 1,2 м с разъёмами «банан» чёрный
— Провод измерительный 1,2 м с разъемами «банан» желтый
— Зонд острый с разъемом «банан» черный
— Зонд острый с разъемом «банан» желтый
— Зажим «Крокодил» изолированный черный K01
— Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V
— Футляр с ремнём М1
— Документация
